多规格公制拉铆螺母参数化紧固构件

　　拉铆螺母是薄板装配、封闭型腔连接里非常常用的一类盲侧紧固元件，日常在电气柜骨架、变压器夹件与外壳、钣金机箱、轨道交通内饰板、铝合金型材框架以及汽车白车身局部补强工位都能见到它的身影。这套参数化构件覆盖M3、M4、M5、M6、M8、M10、M12共七种公制螺纹规格，建模时把柱体长度、法兰盘外径、翻边厚度、内螺纹小径与中径、端部倒角等尺寸全部挂到参数表上，结构工程师在选型阶段只需切换规格变量，就能快速得到对应公称直径的完整实体，不必逐个重复绘制回转轮廓。

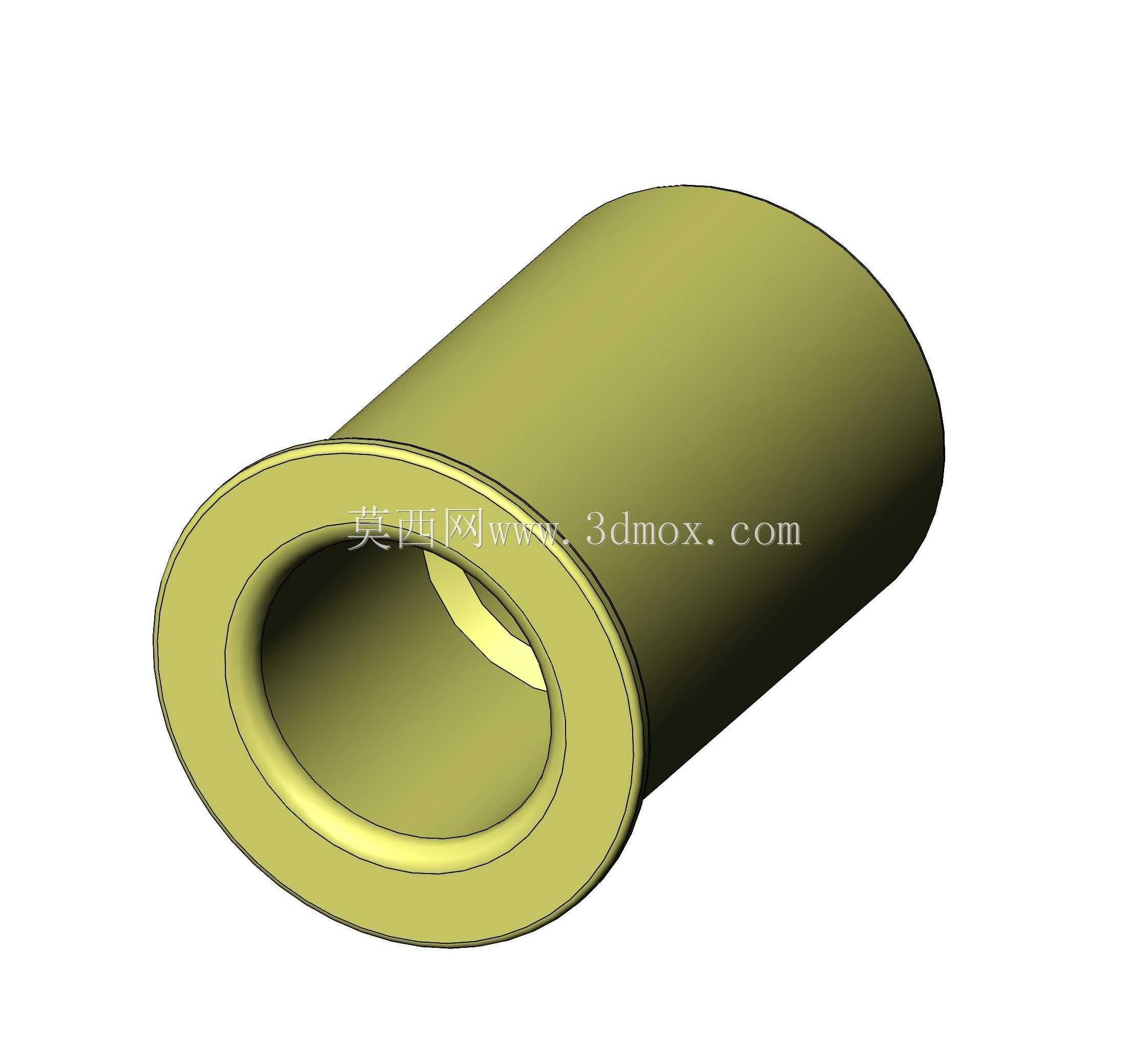

　　从实际装配逻辑看，拉铆螺母的核心价值在于解决单面可达工况下的螺纹承载问题。电力变压器的夹件、油箱侧板、控制柜安装板很多位置背面封闭，普通螺栓无法穿装，焊接螺母又容易带来热变形、焊渣飞溅和镀层破坏；拉铆螺母预先塞入预制底孔，再用拉铆枪拉动芯杆使柱体中段在盲侧鼓包压缩，紧贴板背形成牢固的螺纹基座，工件正面只留下一圈平整的法兰承压面。模型里法兰端做了明显的圆盘凸缘，装配后该凸缘压在板材正面，既分散压紧应力，又能遮挡底孔与板件之间的间隙，对喷涂板面、覆铝锌板表面有一定防护作用。

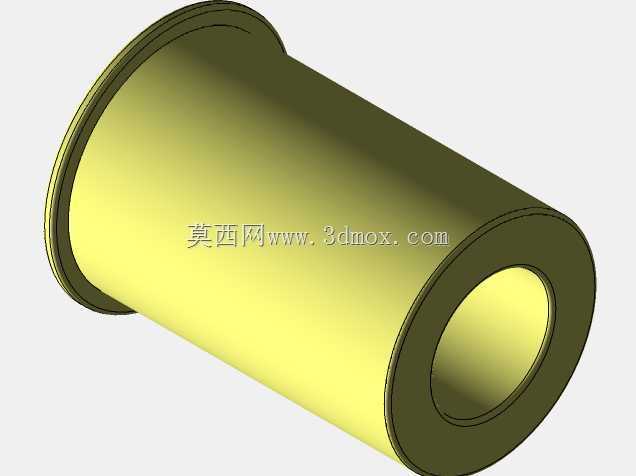

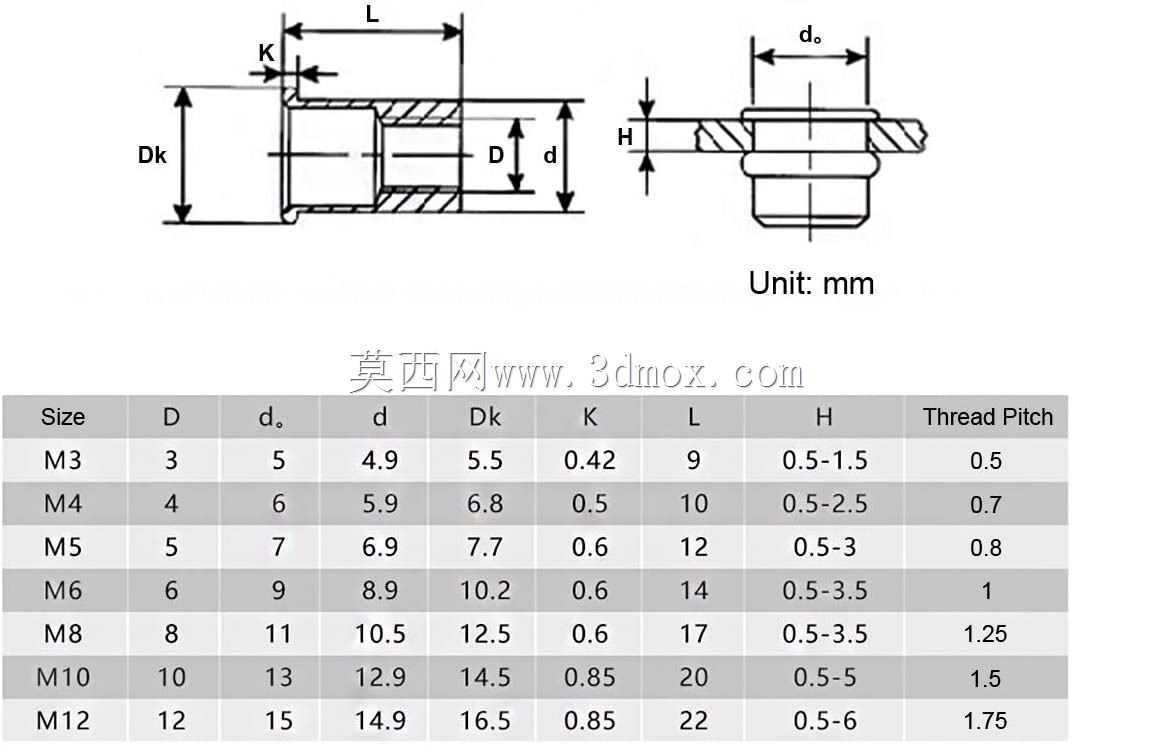

　　几何特征上，整件属于典型回转体：一端是带过渡圆角的法兰盘，另一端为光滑圆柱筒体，中心贯通加工内螺纹，端口预留引导倒角。参数化建模时先在草图里勾勒半剖面，轮廓关键点包括法兰外径、法兰厚度、筒体外径、筒体总长、螺纹底孔直径、端部倒角边长以及鼓包变形区的轴向位置；通过旋转特征生成基础实体后，再用异型孔向导或螺旋线扫描切除生成内螺纹。不同规格之间并非简单等比缩放——M3到M6属于小规格区间，筒体壁厚与法兰厚度变化平缓，适配0.5mm至2.5mm的薄钢板；M8以上进入承载区间，法兰直径和柱体长度明显加大，可夹持的板厚范围扩展到3mm至6mm，螺纹啮合长度也相应增加，以保证拧紧时的抗拉脱力矩。

　　安装边界方面，选型时首先要核对工件上的预制底孔直径，底孔与螺母筒体外径采用小间隙配合，孔位边缘到板边的距离建议不小于法兰外径的0.8倍，避免鼓包变形时板材边缘翘起；多层叠板连接时，总夹持厚度必须落在螺母规定的铆接厚度窗口内，过薄会导致鼓包不充分、铆接后松动，过厚则芯杆行程不足、无法完成胀形。三维布局中还要在法兰侧预留拉铆枪枪头的作业空间，枪头直径通常大于法兰外径，密集排布的螺母之间中心距不宜过近，否则枪头无法贴合板面。螺纹装配端则要校核螺钉拧入深度，公制螺纹有效啮合长度一般取1d至1.5d，既要保证足够的预紧力，又不能让螺钉顶穿螺母端部干涉另一侧零件。

　　在变压器行业应用中，这类铆螺母常用于固定二次接线端子排、温控器支架、外壳加强筋以及铭牌支座，相比点焊螺母，它不会在油箱密封面附近产生焊接应力，也避免了焊后螺纹回牙的工序；在钣金设备领域，它又适合铝板、不锈钢板等难焊材料的后处理装配，表面处理完成后再铆装也不会破坏镀层。参数化模型把各规格的法兰轮廓、筒体长度与螺纹参数统一关联，设计人员在装配体里可以直接按孔位规格调用对应配置，工程图中自动带出底孔尺寸与铆接厚度要求，车间据此编制钻孔、铆接工序，整个选型到出图的链路非常顺畅。
