一英寸等径三通管道接头结构

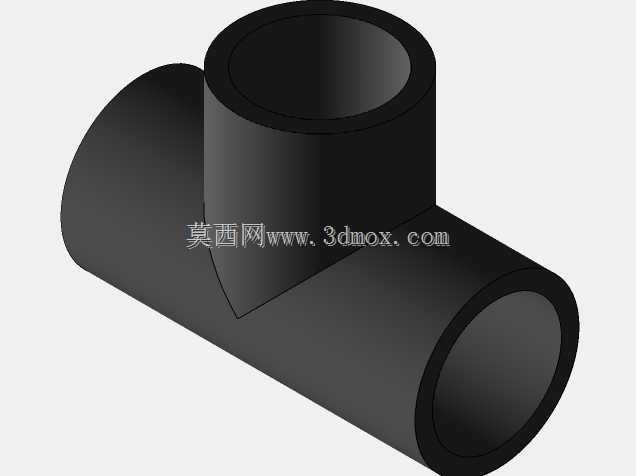

　　在流体输送系统的现场布管工作里，三通接头承担着把一条主管路分流成两个方向、或者把两路介质汇流到同一主管的核心作用，这款一英寸等径T型管件，三个通路口径完全一致，主要用在给排水、低压气动回路、小型工艺管线以及设备内部冷却水路的分支节点上。做管路三维布置的时候，工程师最先要确认的就是节点处的空间边界：等径三通的三个接口轴线两两垂直，其中两个接口处于同一条水平轴线上，第三个接口沿竖直方向引出，整体外形没有额外的法兰凸缘或者变径锥段，属于承插或者粘接类的光滑圆柱接口结构。建模时先以三个正交轴线为基准搭建骨架，主管段沿水平方向贯通，支管从主管侧壁中部垂直伸出，三者的内腔流道在交汇区域平滑过渡，避免出现直角台阶造成的流阻突增。实际加工这类管件，

　　若采用塑料注塑成型，外壁在交汇位置会做合理的壁厚补强，因为三通的相贯区域是应力集中最明显的位置——当管路内存在水压脉动或者外部安装弯矩时，支管与主管的交接焊缝（或熔接线）往往是最先出现渗漏的位置，所以三维造型里不能简单把三个圆柱筒做布尔求和就结束，必须在相贯线外侧留出连续的圆弧过渡实体，保证壁厚均匀，不会出现局部薄厚差导致注塑缩痕，或者金属焊接时的未焊透缺陷。从安装边界来看，一英寸公称通径的接口，其外径匹配对应标准管材的插入尺寸，布置时要给三个接口的连接操作留出空间：水平方向两端要预留管材插入或者螺纹旋合的直线段，竖直支管上方不能被其他设备本体遮挡，否则后期装管时工具无法就位。在成套设备的水路设计中，

　　这类三通经常布置在机柜内侧的走线槽旁，用来把主供水分成两路，分别供给冷却板和排水管路；在气动系统里，它也可以作为压缩空气的分气节点，连接电磁阀进气端和两路执行元件。选型时需要关注的不只是通径，还要确认介质特性：输水工况关注内壁粗糙度，避免长期运行后杂质在三通交汇处沉积；输送带轻微颗粒的流体时，交汇处的流道圆角要足够大，减少颗粒对冲壁面的磨损。三维建模过程中，内腔的抽取是容易出错的环节，三个圆柱内腔在中心交汇，如果布尔运算处理不当，很容易在相贯位置留下残留面片，导出到其他仿真软件做流场分析时会出现网格划分失败，所以完成实体后要剖切检查截面，确认三个方向的流道完全连通，交汇区域没有多余的隔层。外形上这款三通没有多余的装饰结构，

　　外壁为连续的圆柱曲面，支管顶端和主管两端都是平整的环形端面，端面与各自轴线保持垂直，保证装配后管材与接口的同轴度，避免强行别劲安装带来的侧向应力。在管路应力校核场景中，三通节点还要承受热胀冷缩带来的位移载荷，等径结构相比异径三通，流体在分流时的流速变化更平缓，两个出口的流量分配更接近对称，适合需要两路流量均衡的工况。把该模型放入整机装配时，还要核对相邻管件的弯头、阀件间距，保证三通支管引出后有足够的直管段再连接弯头，减少局部阻力叠加。整个零件结构对称、特征清晰，是管路系统里最基础也最不可或缺的分支连接件，其建模质量直接影响后续管路干涉检查、物料统计以及施工预制的准确性。
