带翼尖减阻设计的滑翔飞行器结构数模

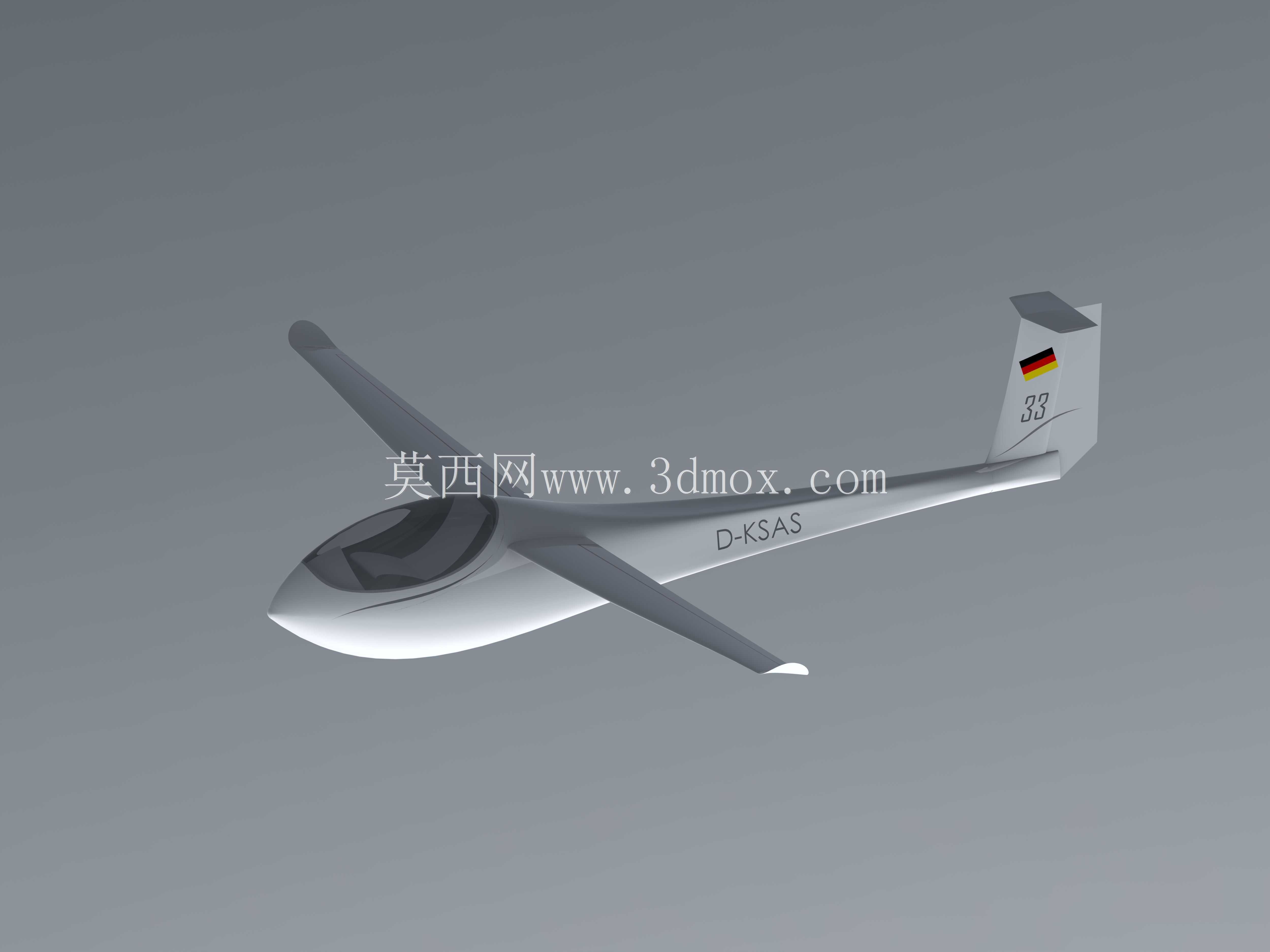

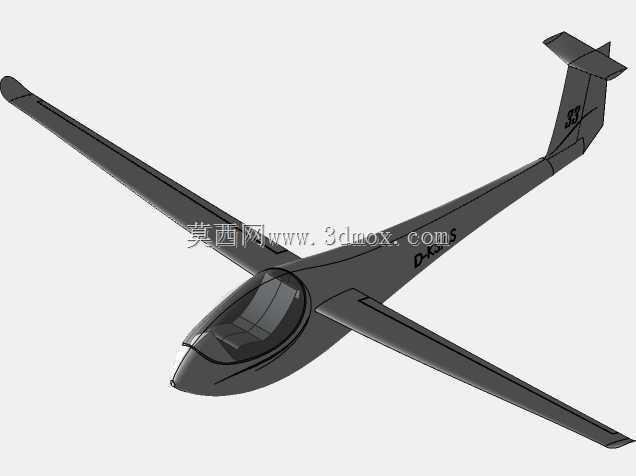

　　这套滑翔飞行器的三维结构数模，核心围绕无动力滑翔场景的气动需求搭建，整体采用上单翼、长机身、单垂尾的常规滑翔机布局，建模过程中优先还原了带弯曲上翘的翼尖结构，这一设计的核心目标是削弱翼尖涡流强度，降低诱导气动阻力，提升无动力滑翔阶段的升阻比。从实际应用场景来看，这类滑翔机结构可用于航空科普教具开发、轻型滑翔飞行器方案验证、航模滑翔机的结构参考，也可作为气动布局教学的演示载体，帮助结构设计人员理解大展弦比机翼、低阻机身的构型逻辑。数模的外形构建先从机身曲面入手，机身采用流线型纺锤体轮廓，机头段圆润过渡，逐步向后收窄，座舱区域设置了一体化的透明舱段曲面，贴合飞行员乘坐的座舱空间边界，机身侧面预留了标识喷涂的曲面区域，

　　尾段平滑衔接垂尾与平尾安装位，整个机身曲面连续无突兀折角，尽可能降低巡航滑翔阶段的摩擦阻力。机翼部分采用大展弦比平直翼构型，翼根处与机身肩部平滑融合，减少翼身干涉带来的附加阻力，机翼从翼根到翼尖逐步收窄厚度，翼尖段特意做了弯曲上翘的小翼结构，这部分曲面建模时保证了与主翼面的曲率连续，避免翼尖处出现气流分离的陡变截面。尾翼部分包含垂直尾翼与水平尾翼，垂尾布置在机身末端上方，垂尾表面预留了标识区域，平尾对称布置在机身尾段两侧，尾翼的翼型厚度较主翼更薄，兼顾航向与俯仰稳定性。起落架构型采用简化的滑橇式/单轮轻型起落布局，适配滑翔机低空起降、草地场地起降的使用需求，不会额外增加过多气动阻力。从安装边界与尺寸逻辑来看，

　　整机长度与翼展的比例符合轻型滑翔机的常规配比，翼展方向的外廓尺寸远大于机身高度，弯曲翼尖的上翘高度控制在垂尾高度以下，避免地面停放、转运过程中翼尖发生磕碰；机身底部的最低点为起落架支撑位，整机停放时的重心落在主起落架支撑区域附近，保证地面滑跑阶段的姿态稳定。建模过程中对各部件的装配关系做了贴合实际的约束：主翼通过翼根对接面与机身肩部定位，垂尾与机身尾段的对接面保持同轴对齐，平尾左右件沿机身纵轴对称布置，座舱曲面与机身蒙皮的对接边界完全贴合，没有出现曲面错位。这套数模没有做过度的内部细节冗余，重点还原了外部气动外形的关键特征，尤其是弯曲翼尖的减阻构型，能够直观展示翼尖小翼对涡流的抑制作用：

　　常规平直翼尖会让机翼下表面高压气流绕流到上表面，形成拖曳涡流，消耗前飞能量，而上翘的弯曲翼尖可以阻挡这部分绕流，削弱涡流强度，进而减少诱导阻力，这一设计在长航时滑翔、无动力飞行场景下能够明显提升滑翔距离。针对航模开发场景，该数模的外形可以直接拆分出机身蒙皮、主翼段、翼尖小翼、尾翼件、座舱罩等独立加工部件，各部件的分模面选取在曲面曲率平缓的位置，方便后续采用泡沫切割、复合材料蒙皮成型或者3D打印制作实体样件；针对教学演示场景，数模可以截取翼尖段的截面，对比平直翼尖与弯曲翼尖的气流流场差异，辅助讲解空气动力学中诱导阻力的产生原理。整机的结构配重逻辑也在构型中有所体现：机头段预留了配重安装空间，用来调整整机重心至机翼气动焦点附近，避免滑翔过程中出现抬头过度或者低头俯冲的姿态问题；机身内部的空腔边界按照载人滑翔机的座舱比例简化，既保留了外形的真实感，也没有多余的内部结构干扰外形展示。机翼的安装角、尾翼的配平角度都在数模装配中做了对应设定，符合滑翔机无动力飞行时的俯仰配平需求，不需要额外动力输入就可以通过重力沿飞行方向的分力维持前飞速度。
