单液滴干燥实验装置三维结构设计

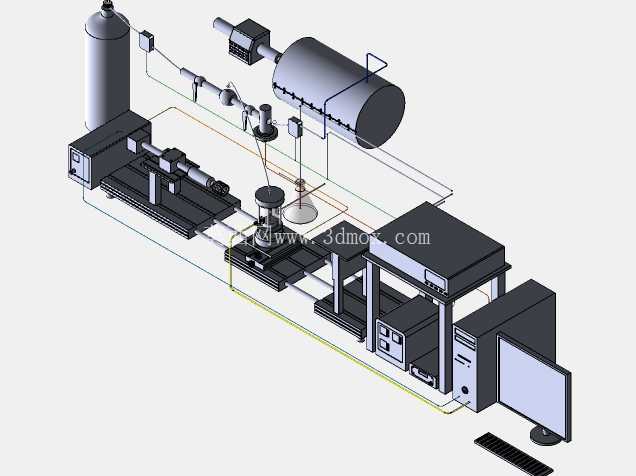

　　这套单液滴干燥实验装置主要面向材料干燥特性研究、化工工艺参数验证类实验室场景，可完成单液滴在不同温湿度、气流速度工况下的干燥过程观测、失重数据采集、形貌变化记录等核心实验任务，为喷雾干燥工艺优化、热敏性物料干燥参数确定提供基础实验数据支撑，常见于高校化工学院、材料研究所、食品加工工艺研发实验室等场所。整套装置采用模块化布局思路，从左至右依次排布气源供给单元、温湿度调控单元、液滴发生与悬挂单元、观测采集单元、数据处理终端，各单元通过独立支架固定在铝型材搭建的台架上，管路沿台架侧边走线，既避免管线干涉实验操作区域，也方便后期对单个模块进行拆装调整。

　　气源供给部分采用高压气瓶作为载气来源，出口处配置减压阀与流量调节阀，可精准控制进入干燥腔的气体流量，气体经管路输送至加热段时，通过缠绕在管路上的加热带与温度传感器形成闭环控温，可将载气加热至实验所需的设定温度，同时管路外包覆保温层减少热量损耗，保证进入干燥腔的气流温度稳定。液滴发生单元采用精密微量进给结构，可生成体积可控的单液滴并悬挂于观测位的细丝上，该位置正对观测窗口，配套的高速成像单元可实时记录液滴在干燥过程中的直径变化、表皮结壳、收缩开裂等形貌特征，同时重量采集模块可同步采集液滴的实时失重数据，所有采集到的信号通过线缆传输至右侧的计算机终端，配套软件可完成数据的实时显示、存储与后期曲线拟合。

　　整套装置的台架采用标准工业铝型材拼接而成，底部预留可调脚杯安装位，可根据实验室地面平整度调整台架水平度，台架总长度控制在1.8米左右，宽度0.8米，高度1.5米，安装时需在台架后侧预留0.3米的管线维护空间，左侧气瓶位置需预留0.4米的操作空间用于更换气瓶与调整阀门，右侧计算机终端位置预留0.5米的操作空间用于实验人员操作设备与记录数据。设计过程中充分考虑实验操作的便利性，所有阀门、调节旋钮均布置在台架前侧距离台面0.2-0.4米的高度区间，符合站立操作的人机工程学要求，观测窗口位置距离台面0.3米，可适配常规实验凳坐姿观测需求。

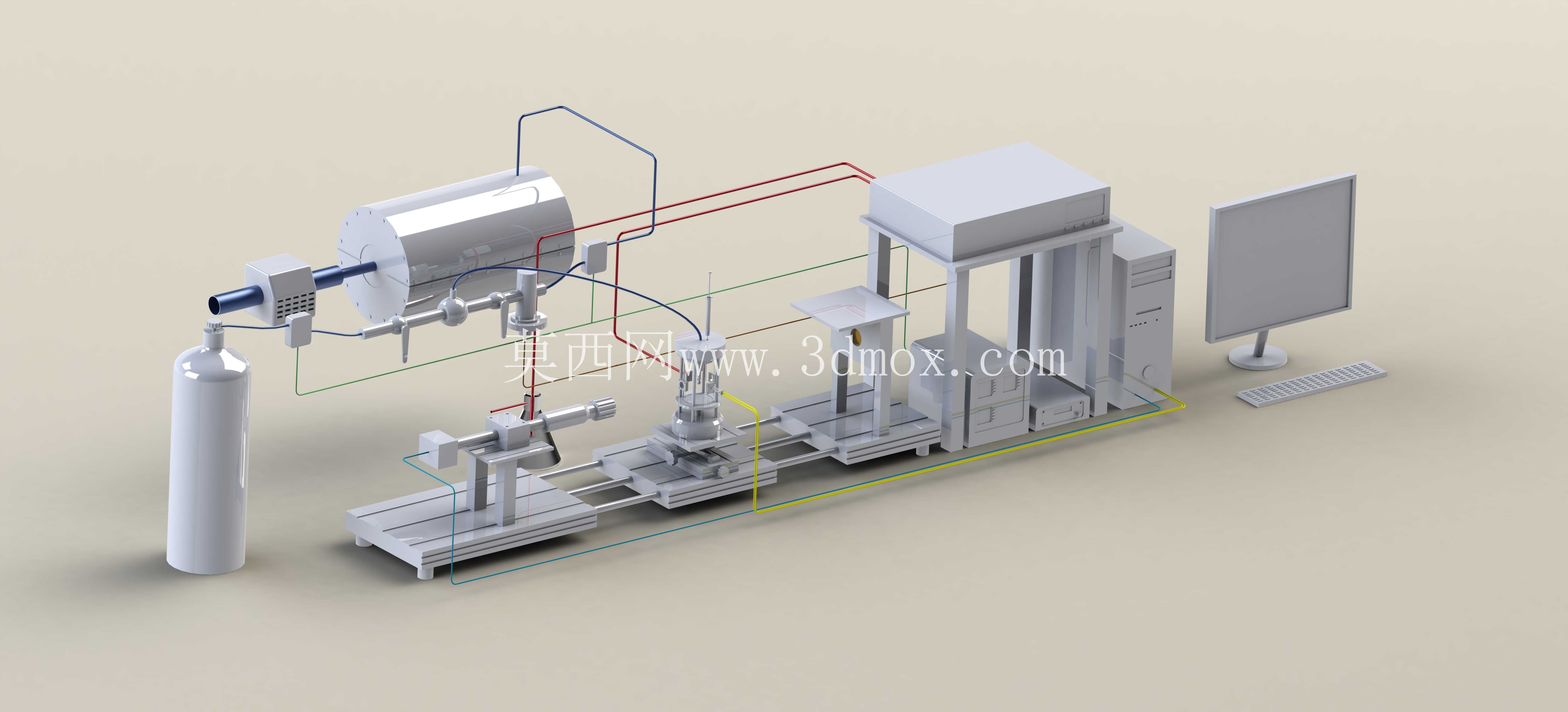

　　管路布局采用红蓝双色区分不同温度等级的管路，红色管路为高温载气管路，蓝色管路为冷却与信号线路，既方便安装时区分管线类型，也便于后期排查管路故障。干燥腔部分采用透明耐高温材质制作，既保证内部流场稳定，也可让实验人员直接观察内部液滴状态，腔体两端采用快拆法兰连接，可快速打开腔体清理内部残留的干燥物料，也可根据实验需求更换不同长度的腔体来调整气流停留时间。数据采集单元的支架采用可升降结构，可根据实验需求调整相机与光源的高度、角度，保证成像清晰，光源采用冷光源，避免光源发热对液滴干燥过程产生额外干扰。整套装置的电气控制部分集成在台架中部的控制柜内，控制柜采用分层布局，上层布置温控模块、流量采集模块，下层布置电源模块与接线端子，所有接线均采用线号管标识，方便后期维护检修。在结构强度设计上，台架的铝型材连接处采用高强度角件连接，可承受各单元模块的总重量不发生形变，气瓶位置额外设置固定绑带，避免气瓶倾倒引发安全隐患，所有带电部件均设置绝缘防护，高温管路外层包覆隔热层，避免实验人员误触烫伤。
