带法兰连接结构的45度弯管设计

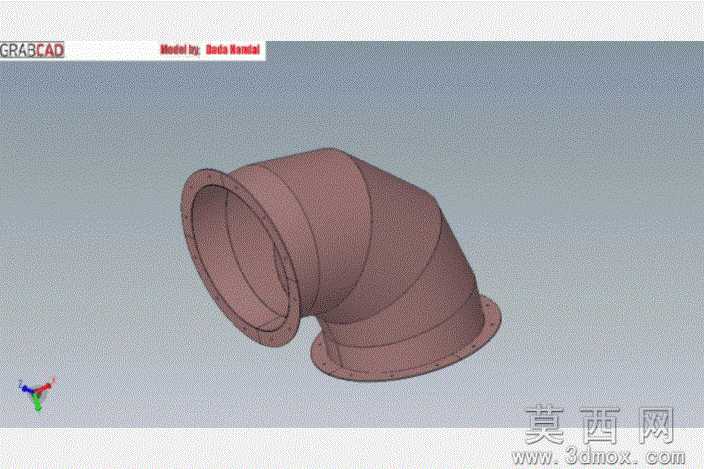

本作品为带法兰连接结构的45度弯管三维设计模型，建模阶段采用参数化建模思路，首先确定弯管的通径参数、弯曲半径、弯折角度核心尺寸，以弯管中心轴线为建模基准，先绘制两端法兰的基准平面，在两个呈45度夹角的基准面上分别绘制法兰截面轮廓，包含法兰外圆、内孔、螺栓孔分布圆的完整尺寸，通过拉伸特征生成两端法兰实体结构，再通过扫掠特征生成连接两端法兰的弯管主体，扫掠过程中严格控制管壁厚度均匀一致，避免出现壁厚突变的结构缺陷。建模完成后对法兰与弯管主体的连接位置做圆角过渡处理，消除应力集中的直角结构，同时对法兰端面、螺栓孔内壁做细节特征优化，还原真实法兰连接结构的细节特征。材质渲染阶段，为模型赋予哑光金属材质，模拟铸铁管件的表面质感，调整材质粗糙度参数还原铸造金属的细微颗粒感，对法兰密封面位置做轻微的高光处理，区分加工面与非加工面的质感差异，渲染时采用柔和的环境漫反射光照，清晰呈现弯管的弯折弧度、法兰螺栓孔的分布规律、管壁的厚度特征，让模型整体视觉效果贴近工业实际应用的管件产品。结构设计上，两端采用标准法兰连接结构，可直接与同规格的管道、设备端口通过螺栓紧固连接，45度弯折角度可平缓改变管路内介质的流向，相比直角弯头流体阻力更小，适用于通风管路、低压流体输送管路的转向连接场景，建模过程中所有结构尺寸均遵循通用管件的设计规范，螺栓孔的数量、分布间距、法兰厚度均匹配对应通径的法兰标准，保证模型具备实际生产参考价值，可用于管路布局设计、管件选型参考、装配干涉校验等工程场景。
