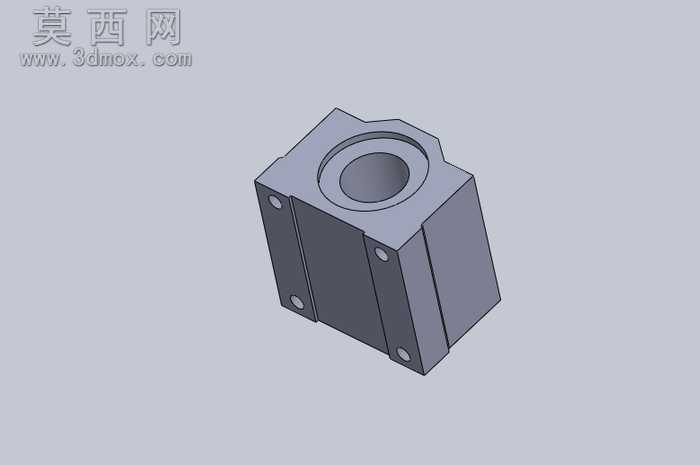

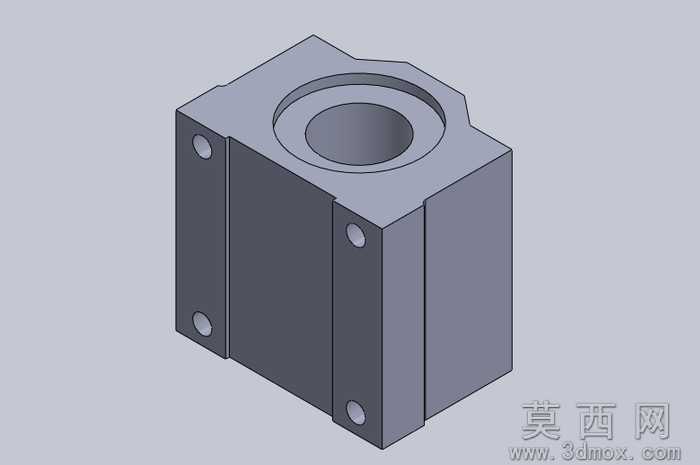

线性滑动Pillow轴承座滑块三维结构

本作品为线性滑动轴承座滑块的三维建模成果，建模过程依托三维机械设计软件完成，整体采用自底向上的建模思路，先拆分核心功能结构再逐步组合成型。首先构建滑块的主体基座部分，采用拉伸凸台命令生成方块状基体，针对基座上的轴承安装孔位，先绘制同心圆草图，通过拉伸切除生成贯通的轴孔结构，孔口处做倒角处理避免应力集中，同时在孔位周边设计环形凸台结构，提升安装位的结构强度，保障轴承装配后的同轴度与稳定性。基座的侧面设计有安装定位面，通过拉伸切除生成平整的贴合基准面，在四个角位分别绘制沉头孔草图，经拉伸切除生成安装固定孔，孔位尺寸严格匹配通用线性导轨的安装标准，沉头深度经过参数校核，可保证紧固件安装后端面齐平无凸起。滑块的侧边设计有导向限位结构，通过薄壁拉伸生成侧边挡边，挡边与主体基座的连接处做圆角过渡处理，既消除建模过程中的尖锐棱角，也能优化实际生产中的应力分布，降低部件受载时的开裂风险。材质渲染阶段，主体部件赋予哑光金属灰的铸铁材质，调整材质的粗糙度与金属度参数，还原工业五金配件的真实质感，安装孔位内壁赋予略高的反光度，模拟机加工后的金属表面效果，整体渲染采用等轴测视角，搭配柔和的环境光，清晰展现各部分的结构细节与装配关系。建模过程中所有尺寸均参考线性滑动部件的通用行业标准，各结构之间的配合公差经过参数校验，既保证模型的外观还原度，也具备实际的工程参考价值，可用于线性传动机构的方案演示、装配模拟以及相关机械设计的教学参考。
