细尾旋股探空火箭气动结构设计

　　这套箭体结构围绕小尺寸探空与试验发射场景展开，整体采用大长细比圆柱弹身布局，头部为收敛尖锥，尾部布置三片后掠安定面，属于典型的低速到跨音速段火箭气动构型。从工程落地角度看，这类箭体主要承担气象探测、教学试验、载荷搭载或气动验证任务，外形直接决定飞行稳定性、阻力水平与落点散布，因此建模时不能只把它当作一根带翅膀的圆筒，而要把气动面、舱段对接、质心压心关系一并考虑进去。

　　箭身主体为等直径圆柱段，前段通过锥段平滑过渡到尖头，锥面与圆柱相切，避免台阶带来的附加阻力和局部气流分离。头部尖锥并非单纯装饰，它承担着减小波阻、引导来流的作用；锥角取值需要兼顾内部容积与气动效率，锥度过钝会增大阻力，过尖则削弱头部空间、降低结构刚度。模型中头部与主舱段之间保留了分段环带，对应实际产品的舱段对接缝，便于战斗部或仪器舱、回收舱、动力舱的模块化装配。

　　尾部安定面采用三片式后掠翼布局，翼面沿周向均布，后缘与箭体轴线形成明显后掠角。后掠设计有利于推迟气动中心随速度变化的剧烈前移，提升跨音速段的稳定性裕度；翼根与圆柱箭身通过贴合曲面连接，建模时需要处理翼根圆角和相贯线，否则在展开工程图或进行网格划分时容易出现碎面。三片翼相比四片翼，结构更轻、装配基准少，但对滚转通道的耦合特性和安装对称性要求更高，任一翼面偏角或位置误差都会带来滚转力矩偏差。

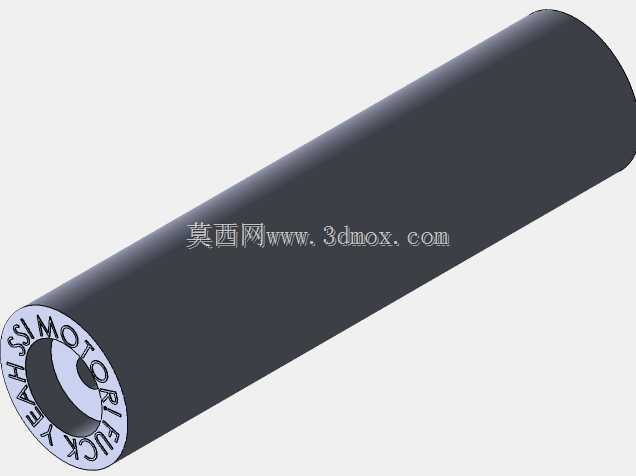

　　尾端可见发动机舱与喷管区域的收口结构，圆柱段向后略微收束并形成端面接口。这一部分在真实产品中对应固体发动机壳体、喷管座和尾段连接框，外形虽然简洁，却是推力传递的关键路径：发动机推力通过尾段框、舱段连接结构传到整个箭体，尾翼根部也常把气动载荷传回该区域。因此尾段壁厚、连接孔位和翼根加强区在详细设计中不能省略，概念模型阶段至少要把接口边界和载荷传递路径表达清楚。

　　从尺寸与安装边界看，箭体长度远大于直径，属于细长体，运输和发射导轨适配时要重点关注挠度与支撑点位置。细长箭体在水平放置时自重弯曲更明显，若支撑点选在距端部过近或集中在中部，可能造成舱段接缝处受力不均；发射定向器长度、滑块间距以及尾翼离地间隙也都要与外形协同校核。尾翼后缘超出圆柱表面较多，装填入发射筒或上架时，翼展方向就是最敏感的包络边界，三维装配中应同步建立导轨、发射筒或支撑工装的简化包络，检查翼面是否干涉、尾喷口是否留有足够的射流冲击距离。

　　设计思路上，这套构型把稳定性交给尾部大面积安定面，通过让压力中心位于质心之后来获得静稳定裕度。箭体内部通常按功能分段：头部放置探测元件或配重，仪器舱布置控制与记录设备，中后段布置发动机与稳定翼面。质心位置会随燃料消耗而变化，固体发动机工作过程中质心前移或后移取决于药柱构型，外形设计阶段需要预留配重和设备布置调整空间，不能只按空箭状态判断稳定性。

　　旋股式细尾特征还体现在尾段线型与翼面布置的配合上：箭体后部并非简单平直切断，而是通过尾段收束、翼根延伸和端面接口形成连续的力流通道。尾翼后掠角、翼展和弦长共同决定法向力导数，翼面过小则稳定裕度不足，过大又会增加阻力、结构重量和发射包络。对于教学或试验用途，三片翼的周向定位可以采用120度均布基准，翼根贴合面以圆柱轴线为定位中心，装配时使用尾段外圆和端面作为双重基准，减少累积误差。

　　在三维建模处理上，圆柱箭体适合以旋转特征生成主体，再用多段实体或曲面分割表达舱段；尖锥部分通过轮廓回转得到，锥柱相切处保持曲率连续；尾翼则以翼型平面轮廓拉伸后，再与箭体做布尔合并或曲面修剪。翼根处建议保留圆角过渡，既符合真实钣金或复合材料翼面的连接形式，也能避免应力集中。尾喷口端面要单独建立安装面和同轴基准，方便后续与发动机、喷管或尾罩进行装配。

　　实际应用中，这类模型既可用于探空火箭总体方案演示，也可作为气动外形教学、发射架干涉检查、尾翼结构布置和舱段划分的基础数模。评审时通常会顺着几条线检查：一是头部锥段与圆柱段的过渡是否顺畅，二是尾翼相对箭轴的后掠角和周向角是否一致，三是尾段接口是否满足发动机安装，四是全箭外包络是否能通过发射装置，五是质心与压心的相对位置是否留有稳定裕度。把这些边界在数模中表达清楚，后续再推进详细结构、装药、回收或飞控设计时，返工量会明显降低。
