航空涡扇燃气轮机动力装置结构

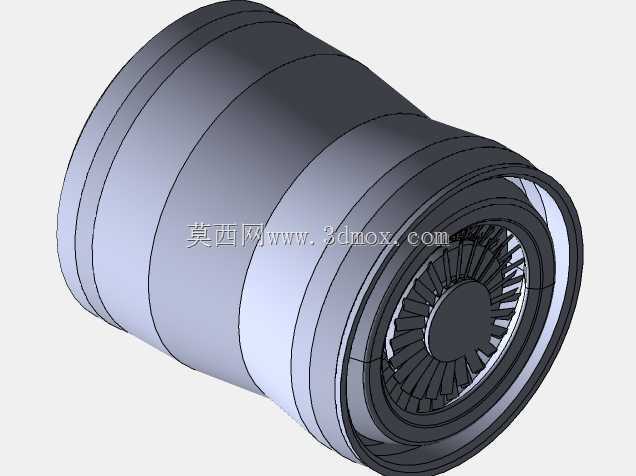

　　这套三维结构围绕航空燃气轮机的核心气动布局展开，呈现的是一台大涵道比涡扇动力装置从进气端到排气端的完整外形与内部叶盘关系。整机采用典型的圆筒分段式壳体，前端为大直径风扇段，沿轴向向后依次过渡为压气机机匣、燃烧室区段与涡轮段，壳体外径沿气流方向逐级收窄，形成前粗后细的收敛轮廓，这种几何变化直接对应气流在压缩、燃烧、膨胀各阶段的通流面积需求。

　　从实际用途看，这类动力装置主要服务于民航客机与大型运输机，依靠风扇吸入的大流量外涵空气提供主要推力，内涵燃气则驱动涡轮并维持热循环。建模时把风扇叶片、多级压气机叶片与涡轮叶片的周向阵列关系完整表达出来，前端可见密集的风扇叶尖与轮毂，叶片沿圆周均匀分布，叶型从根部到叶尖存在明显扭角，这是为了适应不同半径处的线速度差异，保证沿叶高气流攻角一致、减少流动损失。

　　结构设计思路上，机匣被拆分为多段环形壁面，段与段之间以凸缘和环槽区分，既对应真实发动机的模块化装配关系，也便于在三维环境中单独检查各段的配合边界。外壳表面的环形加强筋并非装饰，而是用于提高薄壁机匣的刚性，抑制工作时因内外压差和振动产生的变形。内涵流道与外涵道的分界面、尾喷管的收敛段也在模型中有所体现，能够帮助设计者理清冷热端的空间划分。

　　在安装边界方面，整机以轴向为装配基准，前端风扇盘、中心轮毂与后端涡轮轴保持同轴，各段机匣通过法兰面对接，径向尺寸从风扇大直径逐级过渡到尾喷口较小直径。布置时需要在机体吊舱内预留足够的进气捕获面积与排气膨胀空间，同时在机匣外侧留出管路、附件机匣与安装节的位置。模型对叶尖与机匣内壁的间隙、叶片与轮盘的榫连区域都做了几何表达，可用于检查转动件与静止件之间是否存在干涉。

　　对于叶轮机械从业者而言，这套结构的价值在于把抽象的热力循环落到可见的实体几何上：压气机段叶片级数较多、叶高逐级减小，反映空气被压缩后密度升高、通流面积减小；涡轮段叶片则承受高温燃气，叶片较长且带有冷却结构的布置空间。燃烧室区段位于压气机与涡轮之间，外径相对饱满，为火焰筒和燃油喷嘴提供安装容积。整体外形虽为回转体为主，但内部叶片阵列、榫齿连接与多级轮盘的组合，使其成为集气动、结构、装配于一体的复杂动力总成。
