四旋翼无人机碳纤维机架结构设计

　　这套四旋翼飞行平台机架，是小型多旋翼无人机最核心的机械承载基体，日常在低空航拍、园区巡检、农林小区域植保采样、高校飞控算法验证、航模爱好者DIY组装场景里广泛使用，所有机载部件的安装定位、载荷传递、飞行姿态下的结构刚性，全部由这套机架来承担。

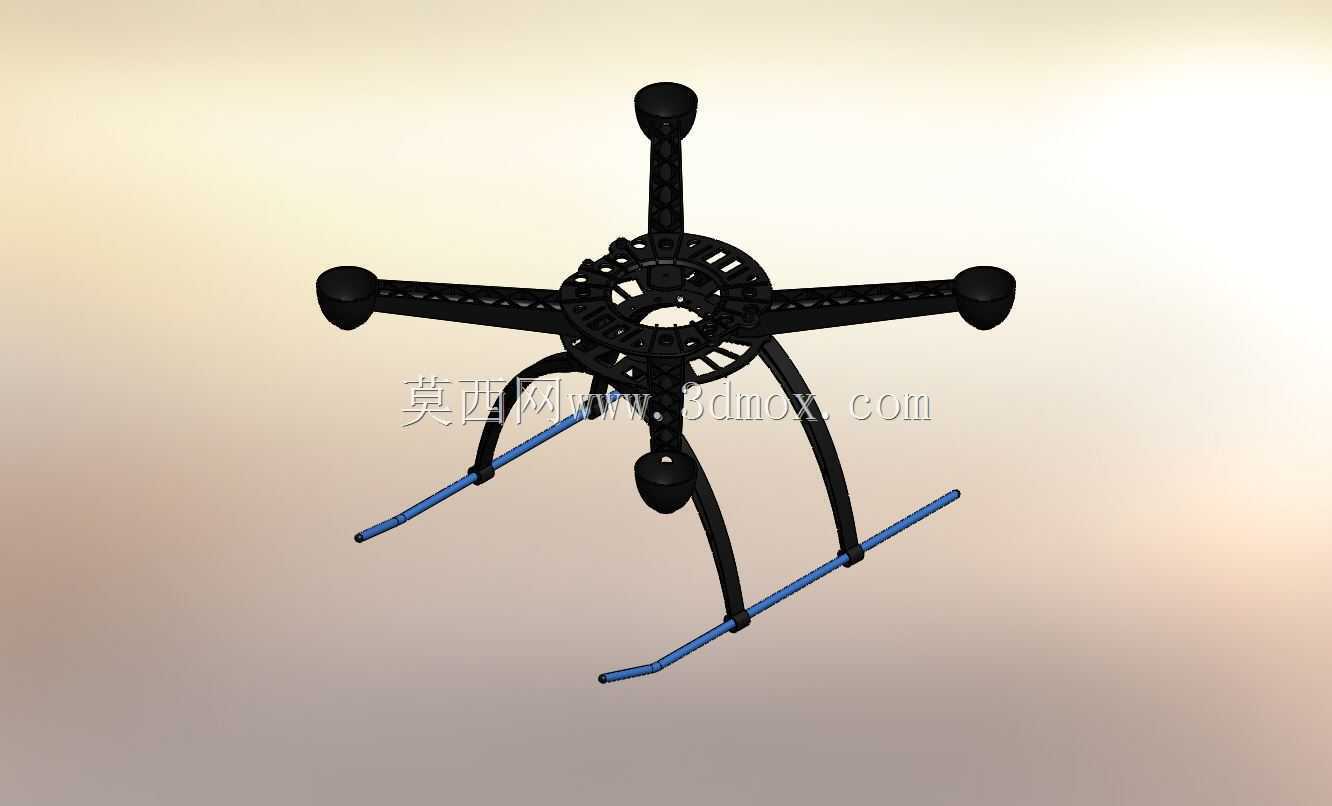

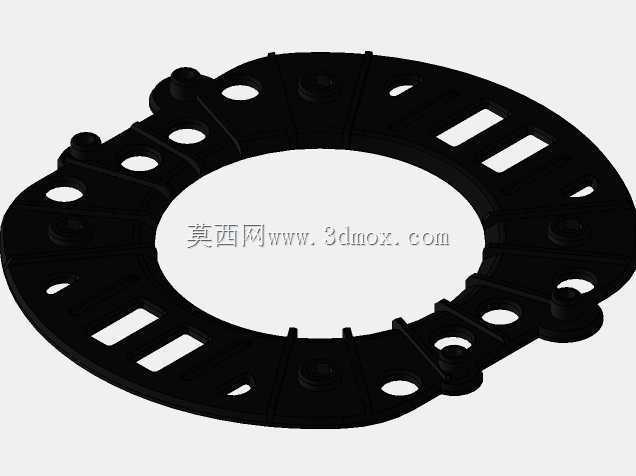

　　从实际装机的边界尺寸来看，这类四轴机架采用X型四臂对称布局，四个机臂沿中心主机板呈90度径向向外延伸，臂端预留标准电机安装孔位，适配主流22系列、28系列外转子无刷电机的安装孔距；机臂末端的电机座做了加厚凸台设计，电机运转产生的高频振动不会直接通过薄壁臂体传导到中心飞控舱，从结构上先做了一级振动衰减。中心区域的主机板采用镂空格栅式结构，这部分的设计思路非常明确：首先是在保证板面抗弯截面模量的前提下，尽可能铣去非承载区域的多余材料，把整机空机重量压到最低——多旋翼飞行器的起飞重量每增加一克，续航时间都会出现可感知的下降，镂空结构同时还给飞控、电调、GPS模块留出了走线空间，机载的电源线、信号线可以顺着镂空槽规整布设，避免飞行过程中线缆晃动干涉螺旋桨旋转。

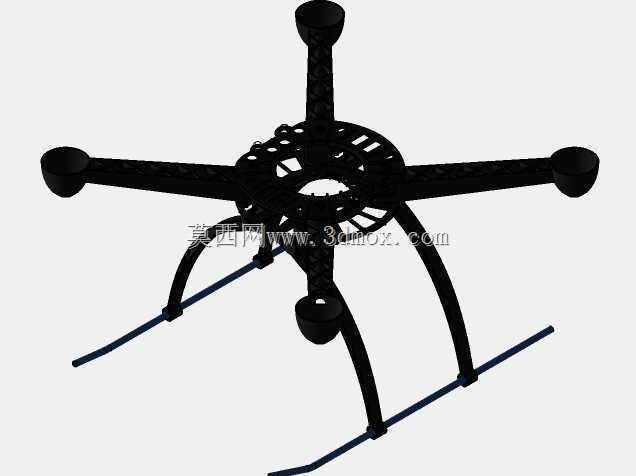

　　机架下方配套的是两组平行滑橇式起落架，起落架支腿从中心下板的安装位向下向外倾斜延伸，底部横向搭载两根蓝色的防滑支撑横杆，这个构型的设计考量首先是着陆缓冲：硬着陆瞬间，倾斜的支腿可以产生微量弹性形变，吸收接地冲击，避免冲击力直接传递到飞控板或者机载相机；其次是起落架的横向跨距做了加宽处理，无人机在不平整的草地、碎石地面起降时，不会因为地面倾斜出现侧翻，同时起落架的离地高度预留了足够空间，机腹下方可以挂载小型运动相机、迷你云台或者作业载荷，起飞和着陆时载荷不会直接磕碰地面。

　　从装配逻辑来看，整套机架的所有连接点位都预留了标准安装孔：中心上下两层碳板之间通过铜柱隔离固定，两层板之间的夹层空间用来放置飞控板、电池绑带位、电调安装位，电池可以通过绑带固定在上板的中心区域，正好处于整机的重心交点位置，飞行时不会出现重心偏移导致的姿态配平问题。机臂和中心板的连接位置做了嵌入式卡位，机臂根部嵌入中心板的定位槽之后再通过螺丝锁附，长期飞行产生的振动不会让机臂出现转动移位，保证四个电机的轴线始终保持垂直于机架水平面，不会因为机臂偏斜导致飞行拉力出现分力、浪费动力。

　　在实际使用场景里，这类机架的对称结构特性也给飞控调试带来便利：四个机臂的长度完全一致，电机到整机重心的力臂长度相等，飞控在做姿态解算时，四个电机的拉力输出配平难度大幅降低，新手装机也能快速完成调参。机架的整体外轮廓在装配螺旋桨之后，旋翼旋转的安全边界不会超出起落架的投影范围，低空近距离飞行时，轻微触碰障碍物也会先由起落架或者机臂外侧承接，不会直接打坏螺旋桨。和一体注塑的玩具级无人机机架不同，这种装配式机架的单个机臂如果发生碰撞损坏，可以单独拆卸更换，不需要整体报废，维护成本很低，非常适合高频次的飞行测试、作业场景使用。机架顶部的中心预留了GPS模块、数传天线的安装位，拓展外设的时候不需要额外打孔改装，原生结构就覆盖了绝大多数小型多旋翼无人机的装机需求。
