FPV无人机Runcam5可调角度摄像头支架

　　这套可调式摄像头安装支架，是为FPV穿越机搭载Runcam 5航拍摄像头开发的专用固定结构，整套结构分为摄像头容纳仓与机身安装底座两部分，所有配合面、限位特征都围绕实机装机的使用需求完成建模，没有多余的装饰性冗余结构。

　　从实际装机场景来看，FPV竞速、花飞航拍的飞手在不同飞行场景下对摄像头俯仰角度的需求差异极大：竞速飞行时需要摄像头保持较低俯仰角，保证高速前飞时前方赛道视野完整；花飞做特技动作时往往需要更大的俯仰倾角，来捕捉大角度机动下的画面；而平飞巡航航拍时又需要接近水平的安装角度，避免画面出现过多地面或者天空的无效区域。这套支架直接在结构上预留了五组角度限位，顺时针与逆时针方向分别支持0°、30°、60°的俯仰调节档位，飞手不需要额外打磨垫片、反复调整安装孔位，只需要松开固定紧固件，将摄像头仓转动到对应档位卡入限位，再锁紧紧固件即可完成角度设定，调节到位后不会在飞行震动中出现角度滑移。

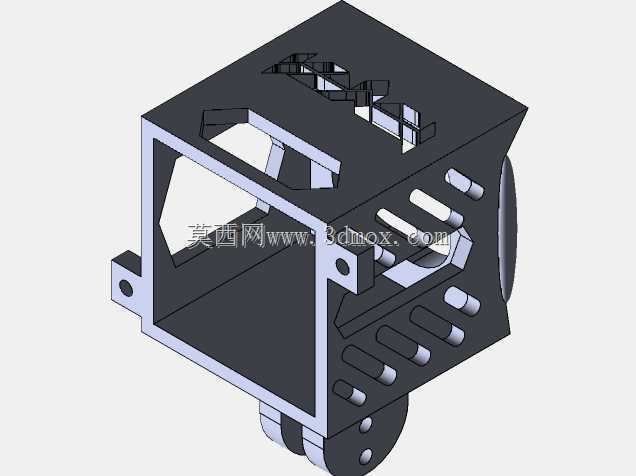

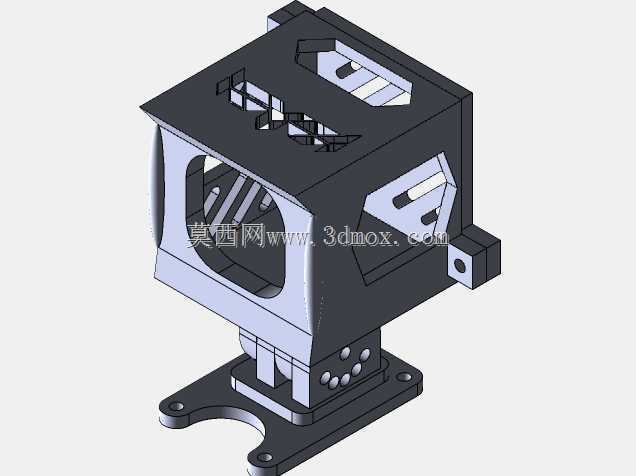

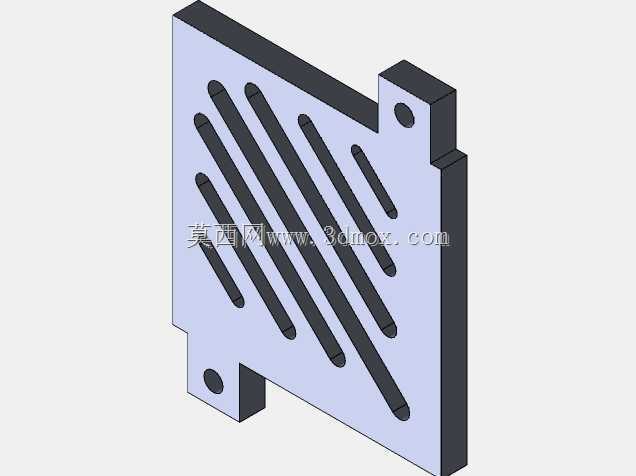

　　结构设计上，上部的摄像头容纳仓采用半包式围框结构，围框内部的型腔尺寸完全匹配Runcam5摄像头的外轮廓，仓体侧壁预留了镜头避让开孔，正面开孔尺寸刚好露出摄像头镜头区域，既不会遮挡镜头视场角，又能从四周包裹摄像头，在炸机碰撞时优先由支架围框承受冲击力，避免摄像头外壳直接磕碰硬物。仓体顶面做了多组镂空开槽，一方面可以在飞行时让气流穿过仓体，带走摄像头长时间录制产生的热量，避免密闭仓内积热导致录像过热中断；另一方面镂空结构大幅降低了支架整体重量，对于对重量极其敏感的FPV无人机来说，每一克减重都能直接提升飞行机动性与续航时间。仓体侧面还预留了摄像头线材的走槽，USB供电线、视频信号线可以从侧边的缺口引出，不会被仓体夹压破损，也不会让线材外露打乱飞行时的气动布局。

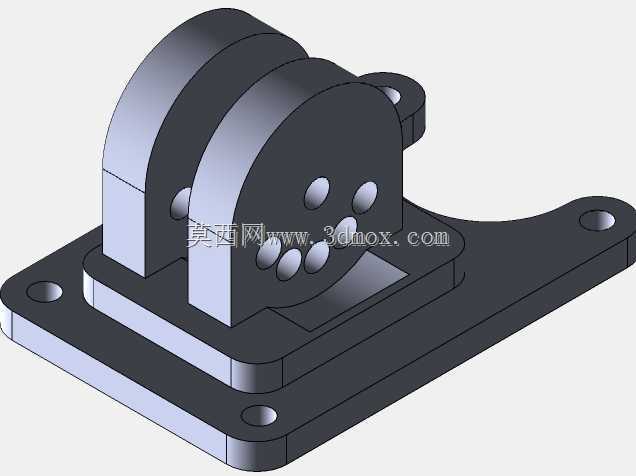

　　下部的安装底座采用带固定孔的平板结构，底座上的两个安装孔位匹配穿越机机头常见的20mm标准安装孔距，飞手可以直接用M2螺丝将底座锁附在飞控机头的安装位上，不需要额外打孔改装机架。底座和上部摄像头仓之间通过铰接转轴结构连接，转轴两侧设置了对应的档位限位凸点，当仓体转动到预设角度时，凸点卡入对应凹槽，提供足够的定位阻尼，即使在电机高频震动、飞行大过载机动的情况下，摄像头角度也不会发生偏移。底座前端还做了弧形避让缺口，当摄像头向下调整到最大俯角时，镜头下缘不会和底座发生干涉，保证60°俯角档位下镜头的完整视场不会被底座遮挡。

　　从安装边界来看，整套支架的外轮廓尺寸紧凑，安装在穿越机机头位置后，不会超出机架的前后宽度，飞行中发生碰撞时支架不会先于机架机臂撞击障碍物；围框的侧壁厚度控制在1.5mm左右，在3D打印或者注塑加工时都能保证足够的结构强度，炸机撞击时可以通过轻微形变吸收冲击力，不会直接把冲击力传递到摄像头内部的感光元件。仓体内部的定位筋位刚好贴合摄像头的外壳棱边，摄像头装入后不会在仓内出现左右晃动，不需要额外泡棉填充就可以牢牢固定，减少飞行震动带来的画面果冻效应。

　　在结构细节处理上，所有棱角位置都做了小倒角过渡，没有尖锐的应力集中边角，在使用PLA、PETG等常见3D打印材料制作时，不会在边角位置出现层间断裂；铰接位置的配合间隙预留了0.2mm的装配公差，既保证转动调节时手感顺畅，又不会出现旷量过大的问题。支架侧面延伸出的小凸台预留了备用安装孔，飞手也可以根据自己的机架布局，在这个凸台上额外固定LED灯板或者接收机天线，拓展安装功能。整个结构没有复杂的倒扣特征，不管是3D打印快速制作，还是后续开模注塑批量生产，都可以顺利脱模，不需要复杂的侧抽芯结构，加工制造成本很低，适配个人玩家自制和小批量配件生产的不同需求。
