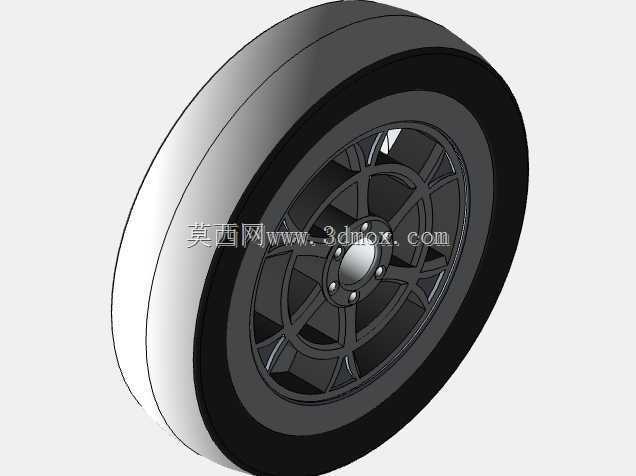

这套轮组的建模工作最初是从轮辋安装边界反向推导的,做改装轮辋设计时最先要卡死的不是外观曲面,而是和整车悬架、制动系统的干涉边界。17英寸的轮辋直径在乘用车辆改装场景里属于兼顾胎壁缓冲与操控响应的常用规格,轮辋内侧预留的空腔深度需要完整容纳浮动式制动卡钳与通风刹车盘,建模时先把中心孔、螺栓孔分布圆、轮辋偏距这几个硬点定位完成,再向外延伸辐条造型,能完全避免后期出现造型好看但装不上卡钳的低级问题。
从实际装车用途来看,这类多辐条镂空轮辋多用于民用乘用车的外观改装与轻量化升级,轮辐采用分叉式多筋布局,每一根辐条都从中心安装座向外延伸至轮辋唇边,相邻辐条之间开出大面积镂空窗口,一方面可以让行驶中迎面气流直接穿过轮辐,带走刹车盘摩擦产生的热量,降低长距离制动后的热衰减幅度;另一方面镂空结构直接削减了轮辋非承载区域的铝材重量,轮端属于簧下质量,簧下重量每降低一部分,悬架对路面起伏的跟随响应速度都会明显提升,轮胎贴地性更好,过弯时的胎面接地面积也更稳定。
轮胎部分的建模还原了真实低压真空胎的断面形态,胎侧带有自然的弧形鼓出量,胎唇位置和轮辋的密封台阶完全贴合,装配时胎唇在充气压力作用下会卡紧轮辋外缘的凸缘,不需要内胎就可以实现密封。胎面区域预留了花纹安装的基准面,实际选型时可以根据使用场景匹配不同花纹:日常城市铺装路面选用细密静音花纹,非铺装路面穿越场景可以更换块状越野花纹,轮辋的密封结构本身不需要随轮胎花纹改动。
结构设计上,中心安装盘做了加厚处理,五个螺栓孔沿圆周均匀分布,孔位周边的凸台厚度向辐条根部平滑过渡,车辆整备质量、过弯侧向载荷、制动时的扭转冲击力都先从螺栓传递到中心盘,再通过辐条分散到整个轮辋环向,这种渐变厚的过渡结构可以避免应力在螺栓孔边缘集中,减少长期交变载荷下出现裂纹的风险。辐条本身采用内凹造型,从轮辋外侧看向中心,辐条表面带有阶梯式的立体感,既不会因为辐条过薄导致刚性不足,也不会因为实心盘面完全堵死刹车散热通道。
安装边界方面,轮组装配完成后外侧胎面超出轮辋唇边的距离、轮辋内侧到减震筒的最小间隙都在建模阶段做了校核,转向打满角度时轮胎内壁不会和悬架摆臂、减震弹簧发生摩擦,车辆满载下沉后胎顶和轮拱内衬之间也保留了足够的跳动余量。整套模型把轮胎、轮辋、中心固定座的配合关系完整还原,做整车总装布置时可以直接调取轮组文件核对运动包络,不需要再单独搭建轮胎外轮廓做间隙检查,对于改装方案验证、轮辋造型迭代、整车操稳仿真的前置建模工作都能直接提供准确的几何参考。
