电力设备传动用万向铰接连接头结构

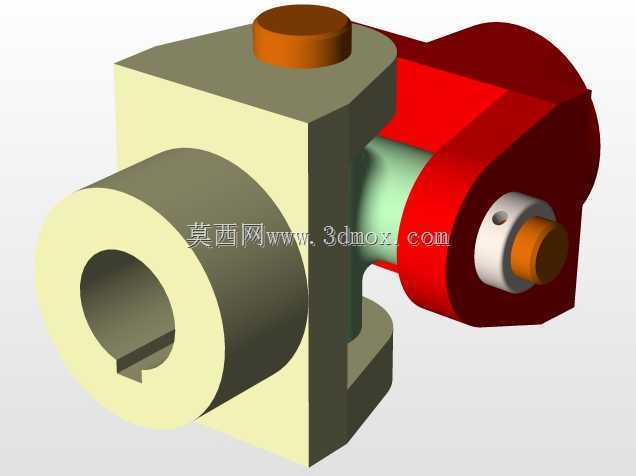

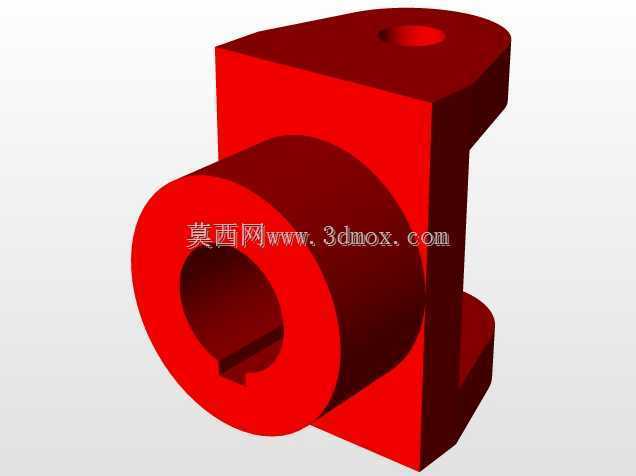

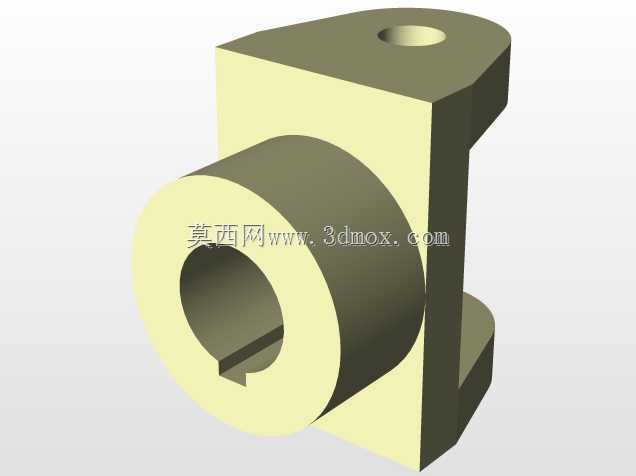

　　在电力输变设备的操动机构、可调支撑组件中，这类万向铰接接头是补偿装配误差、实现多自由度力矩传递的核心小件，很多现场安装的运维人员都有体会，刚性连接的传动杆在柜体焊接变形、基础沉降带来的位置偏差下，很容易出现卡涩、别劲的情况，轻则导致操作力矩超标，重则造成传动杆断裂、机构拒动，而这类万向接头的存在，就是为了在不改变传动路径刚性的前提下，吸收三个旋转方向的角度偏差，让动力传递始终保持顺畅。从结构设计来看，这个接头采用分体式的铰接基座与轴套组合结构，一侧的带键槽轴套是动力输入端，内孔加工的标准键槽可以和配套的传动轴实现周向固定，传递额定扭矩时不会出现打滑，轴套的外圆和基座的铰接孔采用小间隙配合，保证转动时的阻尼均匀，不会出现旷量过大导致的传动回差。另一侧的带孔耳板是连接端，耳板上的通孔用于穿装连接销，和外部的传动摇臂或者支撑连杆相连，耳板的厚度经过强度校核，在承受额定拉压载荷时不会出现变形，销孔的位置度公差控制在0.02mm以内，保证装配后两侧的转动轴线始终处于正交状态，避免出现附加的侧向力矩。设计时特意将铰接基座的主体做了加厚处理，在轴套与耳板的衔接位置做了圆弧过渡，避免应力集中，因为电力设备的操动机构很多时候是瞬间承受冲击载荷，比如断路器分合闸时的瞬时冲击力会直接作用在接头上，如果过渡位置存在直角尖角，长期冲击下很容易出现疲劳裂纹，圆弧过渡的结构可以把应力分散到更大的接触面上，提升零件的疲劳寿命。从安装边界来看，

　　轴套端的内孔尺寸适配常用的传动圆轴规格，键槽的尺寸符合普通平键的国家标准，不需要额外加工定制就可以和标准件配套使用，耳板端的销孔直径和常用的圆柱销、开口销尺寸匹配，现场安装时不需要特制工装，用常规的钳工工具就可以完成装配。接头的整体外形做了切边处理，没有多余的突出结构，在柜体内部狭窄的安装空间里，不会和周边的线束、绝缘件发生干涉，转动时的最大摆角可以满足电力设备操动机构常见的角度补偿需求，不管是安装时的位置偏差，还是设备运行过程中因为温度变化带来的结构形变，都可以通过这个接头的转动来补偿，不会把额外的应力传递到相邻的零部件上。在实际使用场景中，这类接头除了用在变压器的调压机构传动链路里，还可以用在隔离开关的操作连杆、

　　高低压柜的门板联锁机构、可调支撑的铰接位置，只要是存在小角度多向偏差需要补偿的传动部位，都可以采用这类结构。建模过程中需要重点关注配合面的公差设定，轴套和基座铰接孔的配合如果选的过松，会导致传动回差过大，操作时的动作位置不准；如果选的过紧，低温环境下会因为材料收缩出现转动卡涩，一般选用基孔制的间隙配合，兼顾转动灵活性和传动精度。另外键槽的对称度公差也需要严格控制，要是键槽偏斜，装配时传动轴就无法顺利插入，强行敲入会导致轴和孔的接触面受力不均，运行时出现偏磨。耳板上的销孔和轴套内孔的轴线垂直度也需要保证，否则连接后连杆会出现别劲，增大整个传动链路的操作力矩。从材料选型的角度，这类接头一般采用中碳钢加工后做表面氧化处理，

　　兼顾强度和防锈能力，在户外使用的场景下也可以采用不锈钢材质，不过要注意不锈钢的咬合问题，铰接配合面需要做润滑处理，避免长期转动后出现接触面粘连。整个零件的结构没有复杂的曲面，常规的铣削、钻削、镗削工艺就可以完成加工，不需要特殊的刀具或者工装，量产时的加工成本可控，而且因为结构简单，后期的维护也很方便，只需要定期在铰接位置涂抹润滑脂，就可以保证长期运行无卡涩。很多刚入行的结构设计人员在做传动链路设计时，容易忽略装配偏差的补偿问题，全部采用刚性连接，等到现场装配时才发现因为焊接变形、加工误差导致零件装不上，或者装上去之后操作力矩特别大，这时候再加装万向接头就需要重新调整安装空间，反而增加了设计变更的成本，在初始设计阶段就根据传动链路的长度、可能出现的偏差量，在合适的位置布置这类万向铰接接头，就可以大幅降低现场安装的调试难度，提升整个机构的运行可靠性。
