简化结构教育用航空涡扇发动机

　　这套简化结构的航空涡扇发动机三维造型，面向航空科普、机械原理演示与基础结构认知场景搭建，整体保留大涵道比民用涡扇发动机最具辨识度的外部轮廓与前端核心结构，省略了真实航空发动机内部复杂的多级压气机、燃烧室、高压涡轮、燃油管路与附属系统，把观察重点集中在进气端风扇组件与短舱外形上，非常适合用于课堂教学展示、航空主题展陈布置、入门级机械结构拆装演示，也可作为三维建模学习者练习回转体造型、阵列特征、曲面包覆设计的参考案例。

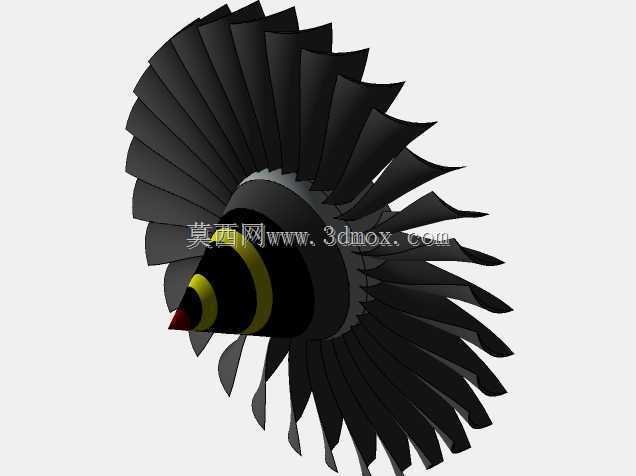

　　从实际功能定位来看，该作品并不追求真实航发的气动性能与工程参数还原，核心作用是把民用大涵道比涡扇发动机的前端工作逻辑直观呈现出来：前端大直径风扇是大涵道比发动机最核心的视觉特征，工作时大部分空气从风扇外侧的外涵道流过产生主要推力，少部分空气进入核心机参与燃烧循环。模型里的风扇叶片采用周向均匀阵列布置，叶片型面做了简化的扭转变形处理，既还原了真实风扇叶片从叶根到叶尖的安装角变化特征，又避免了复杂叶型曲面带来的建模与加工难度，观察者可以一眼看清风扇转子的排布规律，理解进气端气流导入的基本路径。

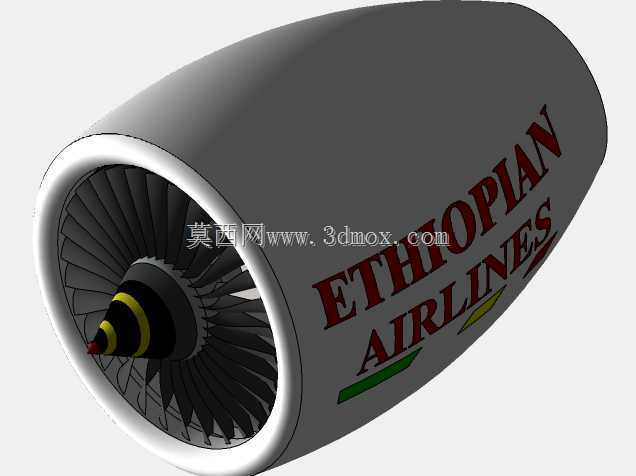

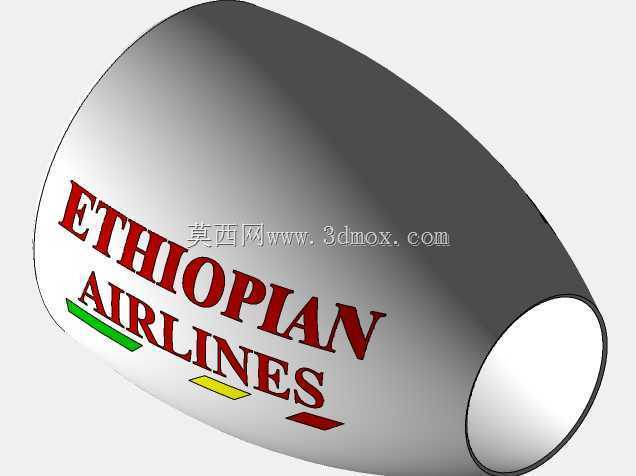

　　外形设计上，短舱部分采用光滑的回转流线型曲面，从进气口唇口向后平滑收窄，符合航空发动机短舱降低飞行阻力的气动设计思路，短舱外表面预留了大面积平整包覆区域，可直接粘贴航空公司标识、涂装图案，图中呈现的埃塞俄比亚航空涂装就是典型的民航发动机外观装饰方案，还原了真实民航客机发动机挂装在机翼下时的视觉效果。进气道唇口做了圆润的加厚过渡处理，和真实发动机唇口的钝头造型一致，避免尖锐边缘在进气时产生气流分离，也让整个模型的外观质感更贴近实物。前端进气锥采用分段配色的阶梯锥造型，锥尖指向来流方向，作用是把进入发动机的迎面气流均匀导向四周的风扇叶片，减少进气道中心区域的气流乱流，锥身的黄黑警示色分段也和真实航发进气锥的警示标识习惯相符，运转时可以清晰呈现转子的转动状态。

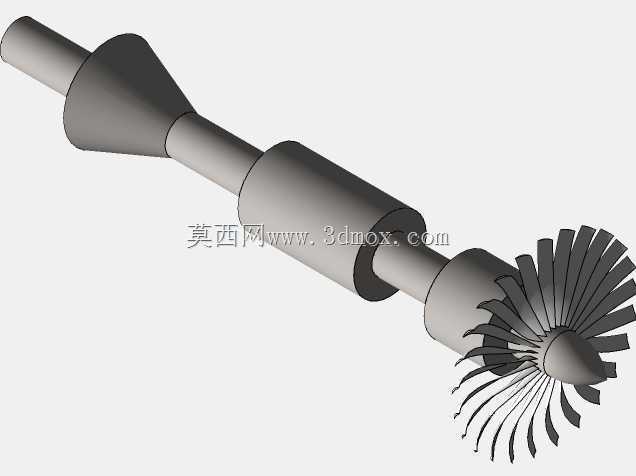

　　安装边界与尺寸适配方面，整个模型采用同轴回转的布局逻辑，所有核心部件——进气锥、风扇轮盘、风扇叶片、短舱筒体——都共用同一条中心轴线，装配时只要保证轴向定位台阶的配合间隙，就不会出现转子与静子刮蹭的问题。短舱的内径与风扇叶片的叶尖预留了均匀的径向间隙，既模拟了真实发动机的叶尖间隙设计，也降低了3D打印或者机加工制作时的精度要求，即使是普通FDM桌面级3D打印设备，也能顺利完成所有零件的制作，不需要支撑结构就能打印出光滑的短舱内外曲面。风扇轮盘中心设置了标准轴孔位，可以搭配简易微型电机驱动风扇组件转动，做成动态演示教具，通电后风扇旋转，就能直观展示发动机进气、排气的工作过程；如果作为静态展示模型，也可以直接把轮盘与短舱内部的支撑筋位固定，不需要额外传动部件，整体结构刚性足够，长期摆放不会出现叶片变形。

　　设计思路上刻意做了结构减法：去掉了真实发动机上数以千计的管路、线缆、附件机匣等细碎零件，把零件总数控制在个位数，新手也能快速完成装配，不需要查阅复杂的装配工艺文件。短舱尾部做了平直开口处理，没有还原真实喷管的复杂调节结构，留给使用者自行拓展的空间，可以根据演示需求追加外涵道分流环、核心机喷口等细节零件，也可以直接把短舱尾部封闭，作为航空主题的装饰摆件。风扇叶片的数量选取了民用涡扇发动机常见的叶片数区间，叶片厚度比真实叶片适当加厚，避免小尺寸制作时叶片过于脆弱容易断裂，搬运、演示过程中即使轻微触碰也不会出现折损。进气锥与风扇轮盘采用锥面配合定位，拆装时不需要额外紧固件就能保持同轴度，反复拆装也不会出现定位松动的问题。

　　在工程教学场景中，这套模型可以配合航空概论课程的讲解，把抽象的大涵道比发动机工作原理转化为可触摸、可拆装的实体，学生可以直接观察风扇叶片的排列方式、短舱的流线造型、进气锥的导流作用，比平面示意图的认知效率高很多。对于三维建模从业者来说，该案例覆盖了回转曲面建模、特征圆周阵列、包覆贴图、装配体同轴配合等多个常用建模功能点，练习过程中可以掌握工业产品外观曲面的基础构建逻辑，也能理解航空产品在设计时如何兼顾气动外形、结构强度与装配工艺性。
