航空涡喷动力核心剖视结构

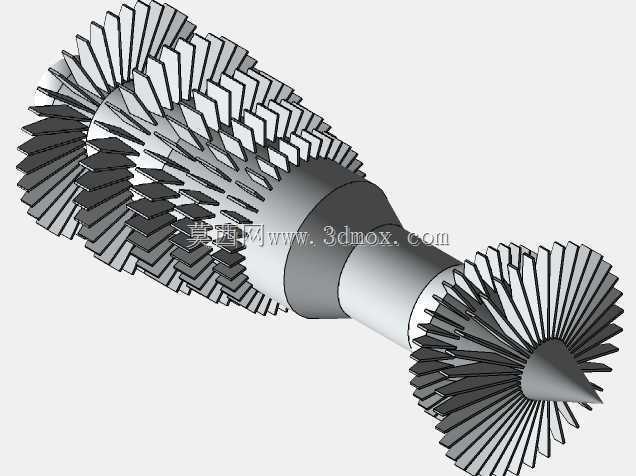

　　这套航空喷气动力装置的三维结构，完整呈现了轴流式涡喷发动机从进气端到排气端的核心流道与转子布局，在教学演示、航空科普展陈、动力原理实训以及初级航空装备方案论证场景中都有明确的使用价值。整套结构沿轴向对称布置，前端为多级轴流压气机轮盘，各级叶片沿轮盘周向均匀排布，叶型从进气前缘到排气尾缘采用渐缩扭向设计，匹配气流在压缩过程中流速、压力逐级升高的流动特性，避免气流在叶栅通道内发生分离失速。压气机段后方衔接环形燃烧室腔体，剖视视角下可以看到燃烧室的双层壁面结构，外层承力机匣承担整机径向与轴向载荷，内层火焰筒预留掺混孔与燃油喷嘴安装位，压缩后的高压空气进入燃烧室后，一部分参与头部燃油雾化燃烧，另一部分通过壁面小孔进入掺混段，将高温燃气温度降低到涡轮叶片可承受的材料许用范围。燃烧室出口对接涡轮段，涡轮轮盘上的导向叶片与工作叶片采用更大的叶型弦长与扭角，承接燃烧后的高温高压燃气膨胀做功，通过同轴传动轴将扭矩反向传递给前端压气机轮盘，维持整机运转的功率自平衡，尾端的收敛喷管将做功后的剩余燃气加速排出，通过动量反推产生轴向推力。

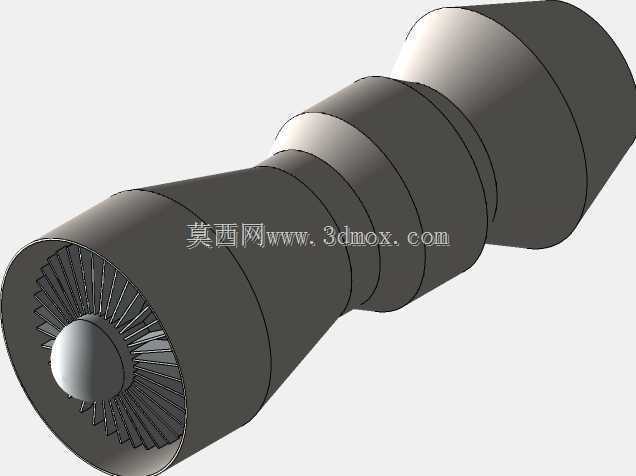

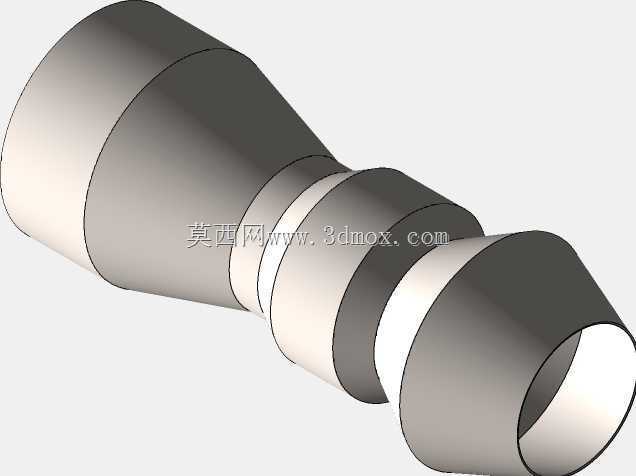

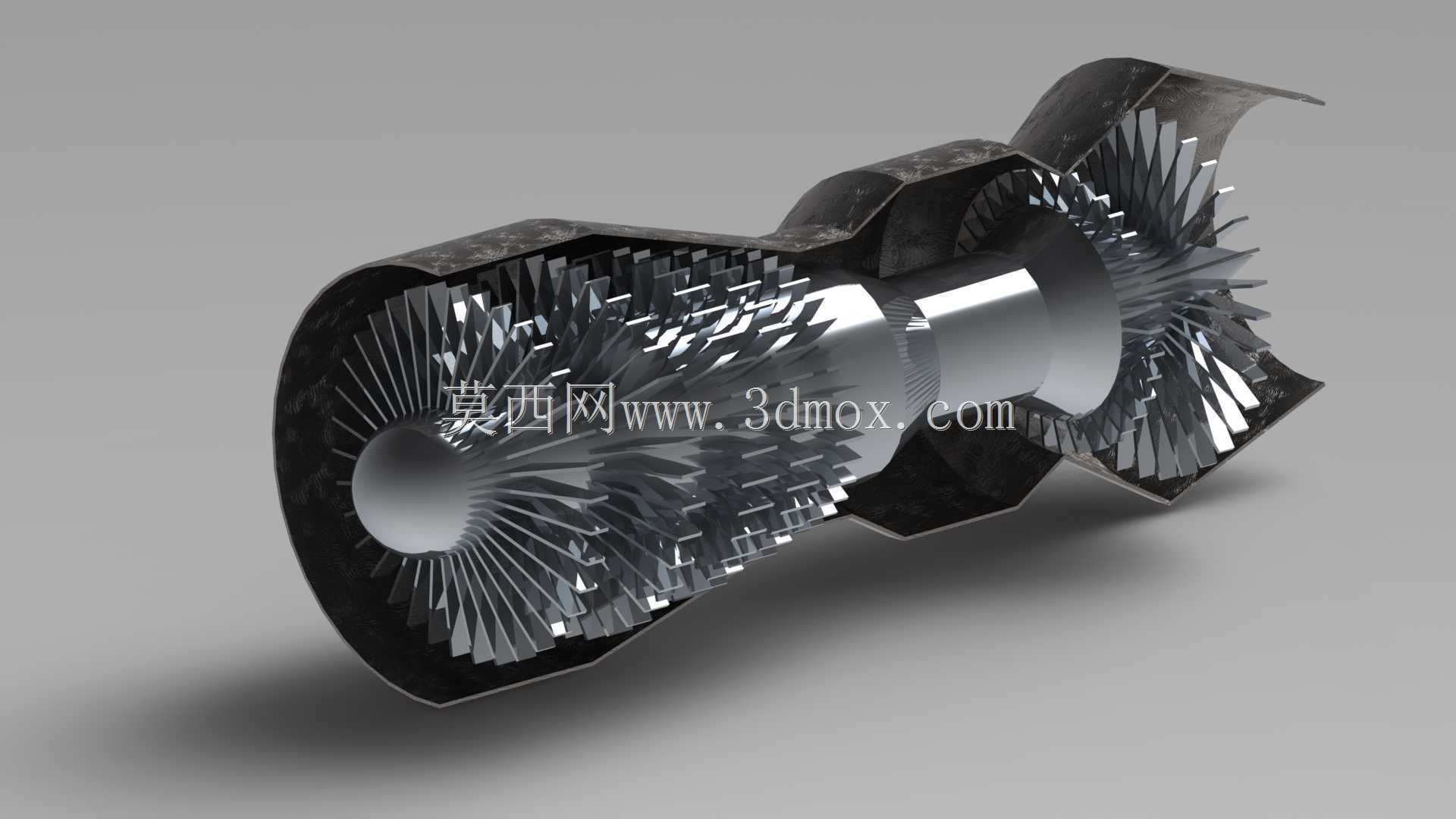

　　从设计思路层面，这套结构优先保证转子系统的同轴度公差，所有轮盘、轴段、轴承支承位共用同一条轴向基准轴线，各级轮盘之间通过止口定位配合，减少装配过程中的径向跳动累积误差。叶片与轮盘的连接采用枞树型榫根结构，榫齿接触面预留合理的装配间隙，既可以传递离心载荷与气动扭矩，也能适配高温工况下叶片的热伸长量，避免热应力集中导致榫根断裂。机匣部分采用分段式法兰对接结构，压气机机匣、燃烧室外壳、涡轮机匣、喷管段各自独立成型，相邻段之间通过周向布置的螺栓孔锁紧，日常拆解维护时可以单独拆下压气机段检查叶片磨损，或者打开燃烧室壳体清理积碳，不需要完全拆解整台转子组件。外形尺寸方面，整机为细长回转体布局，轴向总长度远大于最大径向直径，进气口唇口做圆弧过渡修形，减少进气畸变，最大外轮廓出现在涡轮机匣位置，安装时整机通过机匣下方的支承耳座固定到台架或者飞行器机身舱段内，支承点布置在转子轴承支承的对应轴向位置，将工作过程中的振动载荷直接传递到主承力结构，避免悬臂段产生共振。流道设计上，从进气口到压气机出口，通流截面积逐级缩小，匹配空气被压缩后比体积减小的变化规律；燃烧室段流道突然扩张，降低气流流速保证稳定燃烧；涡轮段到尾喷口通流截面积再次收敛，让燃气持续加速。结构建模过程中，每一片叶片的叶身型面都通过样条曲线放样生成，前缘圆角、尾缘厚度按照实际加工工艺预留最小壁厚，避免出现零厚度几何面无法后续开展3D打印或者机加工编程；轮盘上的榫槽、轴段上的键槽、轴承安装位的台阶尺寸都按照装配逻辑做了干涉检查，转子转动全程叶片叶尖与机匣内壁保留均匀的径向间隙，既防止运转时刮蹭机匣，也尽量减少叶尖间隙漏气导致的效率损失。这套剖视结构特意将外壳做了半透明剖切处理，可以直观看到内部转子与静子的层级对应关系，压气机静子叶片与转子叶片交错排列，涡轮导向器固定在机匣上引导燃气以合适角度冲击工作叶片，整套结构完整还原了涡喷动力从进气、压缩、燃烧、做功到排气的全部工作流程，没有多余的冗余结构，所有几何特征都服务于气动流道组织与转子承力逻辑，既可以作为航空发动机原理课程的具象演示载体，也能为小型航发改装、无人机动力选型的结构校核提供可参照的三维几何依据。
