微纳卫星有效载荷舱段结构设计

　　这套三维结构围绕立方星级别的有效载荷承载需求展开，舱体采用圆筒式主承力构型，前端布置三叶螺旋桨推进组件，中段为透明可视的载荷安装腔体，后端叠层布置端框与对接环，整体服务于近地轨道微纳卫星的载荷搭载、姿态调整与舱段集成验证场景。从实际用途看，该结构既要为星载电路板、传感模块、储能元件提供安装基准，也要承受地面振动试验、发射段过载以及入轨后温度交变带来的力学与热环境考验，前端螺旋桨组件可配合推进管路完成微推力输出，用于卫星轨道维持或姿态微调。

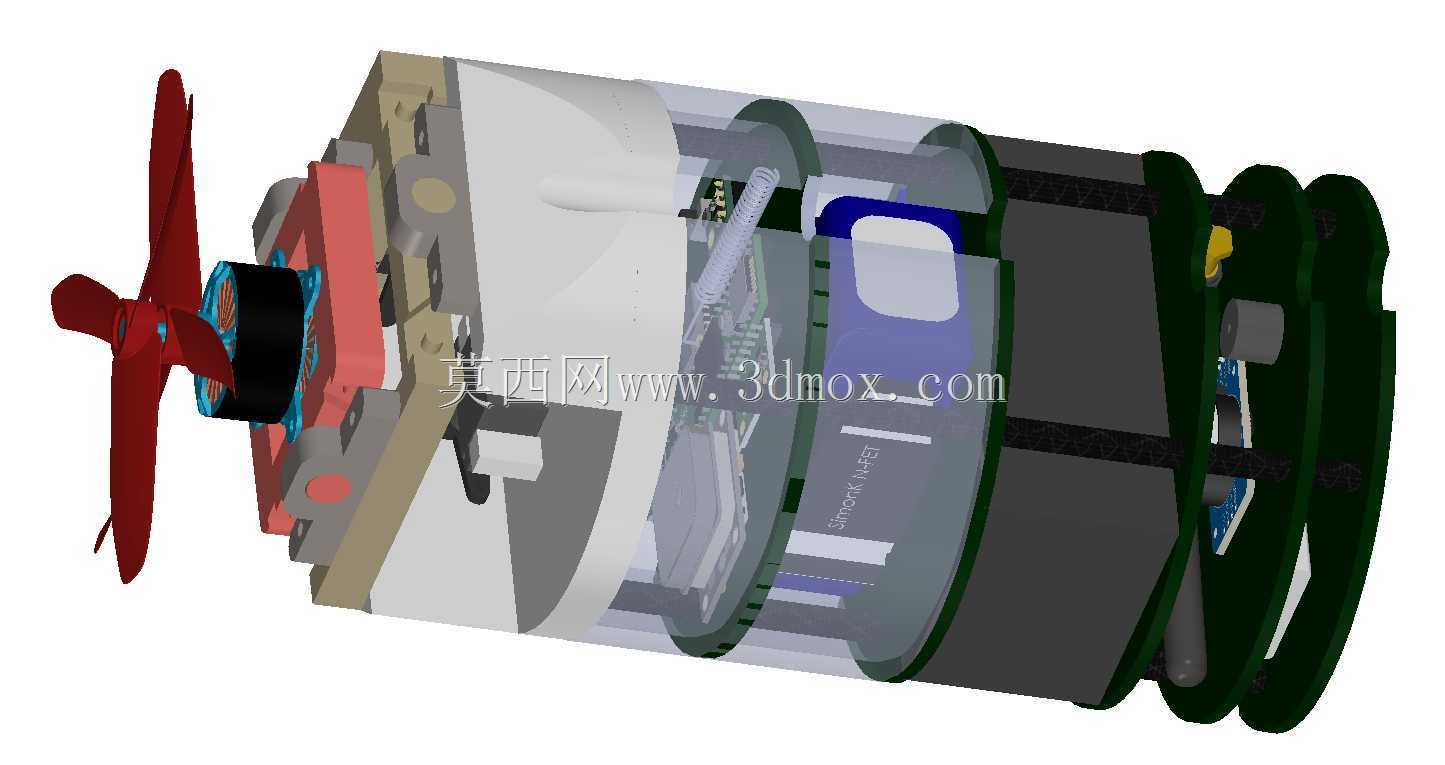

　　设计思路上，圆筒外壳被拆分为多层环形框架与弧形蒙皮，框架之间通过周向均布的连接耳和紧固件锁紧，这种分段方式既方便内部载荷在总装阶段逐层装入，也便于在地面测试时单独拆出某一舱段进行调试。中段外壳做了局部透明化处理，并非单纯为了展示，而是在结构验证阶段用来观察内部线束走向、板卡固定状态以及零部件在振动后的位移情况；正式飞行件可将透明段替换为铝合金或复合材料蒙皮，安装接口保持一致。内部可以看到多块竖立布置的电路板，板卡通过卡槽和支柱固定在环形框架上，板间预留了走线空间和散热间隙，储能模块、功能模块按重心配平需要分布在舱体轴线附近，尽量减小转动惯量偏差。

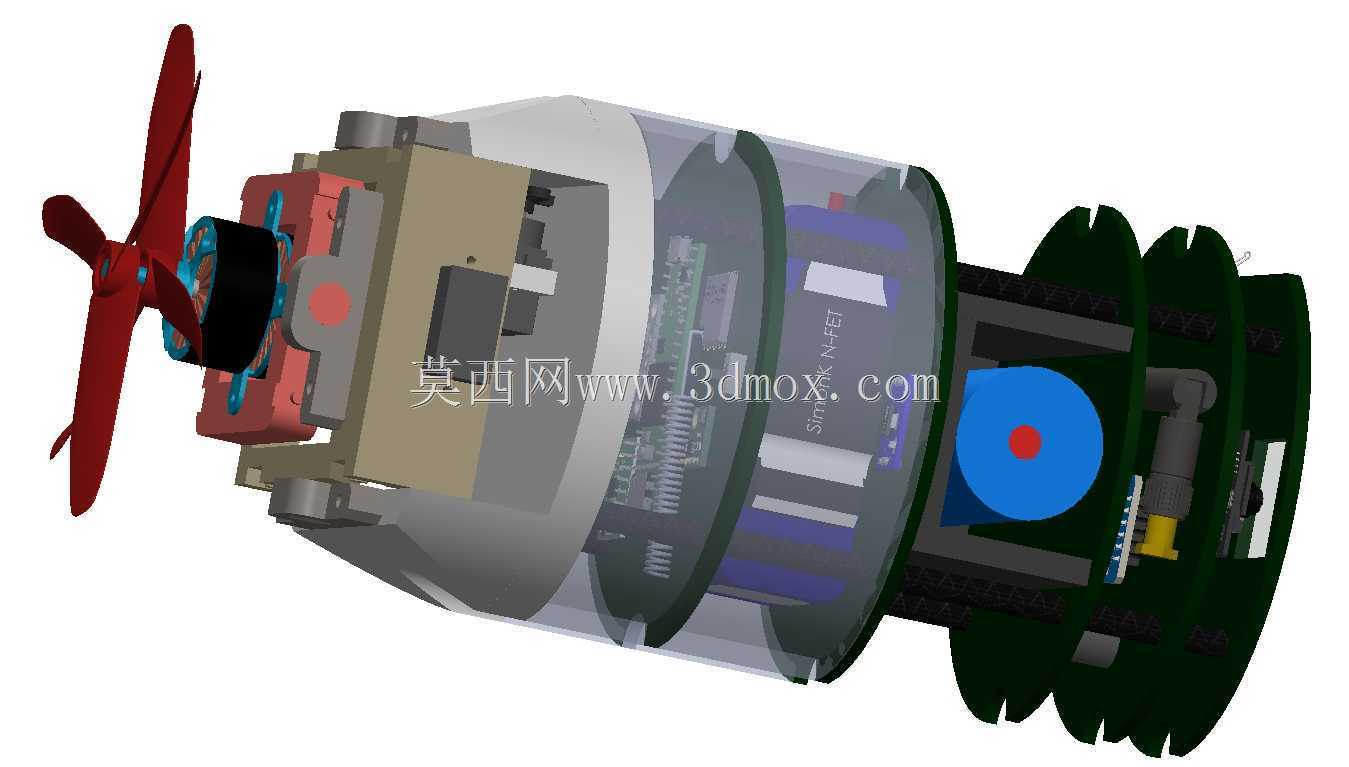

　　前端螺旋桨采用三叶后掠构型，桨叶根部与桨毂通过法兰面贴合，桨毂连接驱动电机，电机座再固定到前端红色支架上；支架与主承力框架之间设置了加强筋和连接孔，用来传递推力并抑制桨叶转动带来的振动。桨叶的曲面造型兼顾气动效率与低速拉力需求，适合大气层内低空验证飞行或地面推进试验；若用于真空轨道环境，则可将空气螺旋桨替换为微推力喷管或动量轮组件，舱体前端的安装孔位和支撑骨架无需大改，这也是该结构在设计时预留的扩展边界。

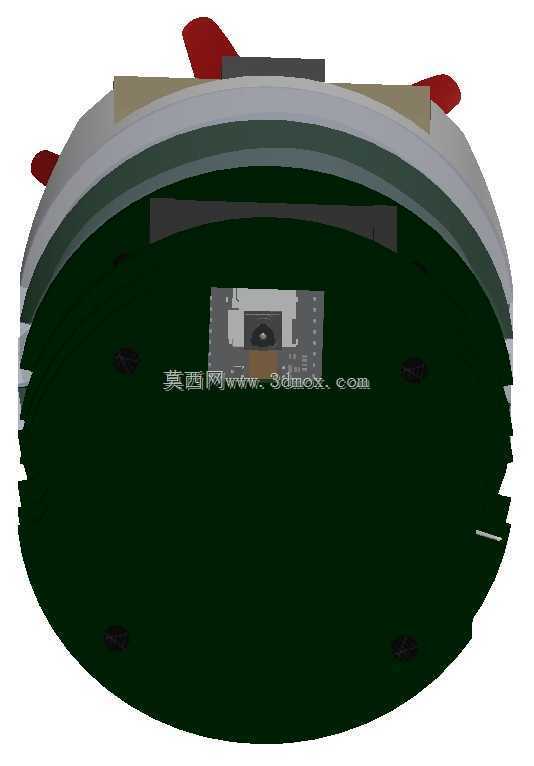

　　后端多片绿色端框沿轴向叠放，端框外圈加厚形成对接环，环上布置连接孔，用于与卫星平台、运载适配器或其他舱段进行机械对接；端框内圈留出穿腔通道，方便线束、管路从载荷舱通向平台舱。叠层端框同时起到配重和刚度调节作用，通过改变端框厚度与开孔数量，可以调整整星轴向固有频率，避开发射过程中的主要激振频带。舱体内部还设置了若干黑色绑带与卡扣，用于固定线束和轻质管路，避免发射振动过程中线缆晃动摩擦。

　　从安装边界看，整舱为回转体布局，最大外径由后端对接环决定，轴向长度覆盖螺旋桨前端到最后一片端框，螺旋桨旋转直径略大于舱体外径，因此在舱体表面布置凸出元件时需要避开桨叶旋转包络；地面装箱或对接适配器时，也要为桨叶留出径向间隙，防止磕碰。内部载荷安装以环形框架上的螺纹孔和卡槽为基准，板卡沿轴向插装后由侧向压板锁紧，模块更换不需要拆解整个外壳。重心控制方面，较重的元件尽量贴近轴线和舱段中部，前端电机与螺旋桨的质量通过支架延伸到前部，后端叠层端框则平衡后部质量，使整舱重心落在几何中心附近，减少姿态控制负担。

　　结构建模过程中，紧固件、卡槽、线束通道和对接孔均按实际装配关系表达，环形框架与蒙皮之间保留贴合面，运动部件与固定部件之间留出间隙。这种细节处理不仅用于外观展示，更能直接支撑干涉检查、装配顺序推演和振动试验夹具设计。对于从事微纳卫星结构、有效载荷集成以及小型飞行器推进验证的工程人员来说，该舱段模型提供了一个较完整的参考：承力框架如何分段，载荷板卡如何固定，推进组件如何与舱体连接，以及对接接口如何在有限的圆筒空间内兼顾刚度、装配和扩展需求。
