克拉克V型无肋低速航空翼型结构

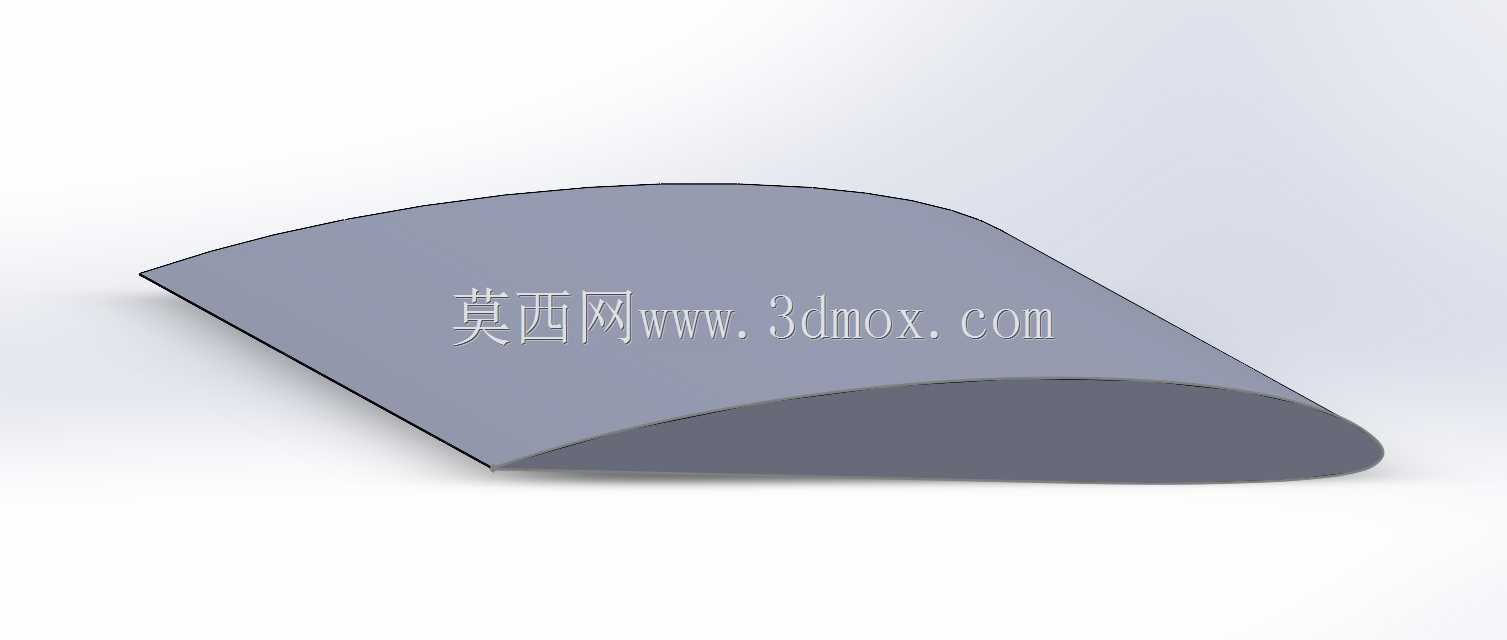

　　克拉克V型翼面属于低速航空领域长期使用的经典高升力翼型族，在小型固定翼无人机、初级教练机、滑翔验证机、航模试验平台以及低速风洞教学装置中都能见到相近的截面形式。该三维结构重点表达的是翼型沿展向拉伸后的完整机翼外形，前缘圆润、后缘逐渐收薄，翼面上下曲率存在明确差异，下翼面相对平直，上翼面形成稳定的负压加速区。这种几何特征使翼面在较小迎角下即可获得足够升力，同时失速过程相对缓和，对于起降速度低、操纵余量有限的小型飞行器较为友好。

　　从实际用途看，这类翼型并不追求跨音速状态下的极致阻力表现，而是强调低速升阻比、制造便利性和姿态稳定性。小型侦察无人机在执行低空巡航、航线巡检或教学试飞时，往往需要机翼在较低速度下仍能保持可靠升力；固定翼航模和实验飞机也常采用类似翼型，以便用简单的板材、泡沫芯材或复合材料蒙皮完成加工。平直下翼面在装配时还可作为定位基准，使翼肋、主梁、蒙皮和连接件的布置更加直观，降低样件试制阶段的对位难度。

　　建模时需要先把翼型截面的弦向分布处理准确。前缘半径不能随意放大，否则会改变驻点附近的绕流状态；后缘也不能为了视觉效果过度加厚，否则会削弱截面收束带来的压差控制。翼面沿展向形成连续曲面，曲率过渡应保持光顺，避免局部折痕造成气流提前分离。若用于结构设计，可在该外形基础上继续拆分前缘蒙皮、主承力梁、翼肋、后缘闭合区和翼根安装座；若用于气动分析，则应保证截面采样点在前后缘区域足够密集，使网格划分时能够捕捉曲率突变。

　　该翼型的安装边界主要集中在翼根与机身或中央翼盒的连接区域。展向长度、弦长和相对厚度需要根据起飞重量、巡航速度、翼载荷及任务半径共同确定，不能孤立套用某一固定比例。翼根处通常要预留主梁穿过或接头固定的空间，翼面内部还需考虑舵机拉杆、通信线缆、照明线路或传感器走线的位置。对于无人机平台，机翼与机身的连接还要兼顾拆装运输需求，常见方式包括碳管插接、螺栓压板连接以及快拆锁扣结构，但无论采用哪种形式，翼根接合面都应避免破坏翼型下表面的基准形态。

　　在功能特性上，无肋翼型外观简洁，适合作为基础气动外形进行二次开发。设计人员可以在其内部增加翼肋阵列以维持蒙皮外形，也可以采用泡沫夹芯、复合材料壳体或轻木框架实现承力。低速飞行时，较厚的翼截面能够为梁结构提供较大的垂直高度，从而提高抗弯刚度；这对翼展较长、机翼自重和升力载荷都作用于展向的飞行器很有价值。需要注意的是，翼型厚度增加会带来一定阻力代价，因此在尺寸确定阶段要在结构刚度、内部容积和气动效率之间取得平衡。

　　外形尺寸方面，弦长决定了单片翼型截面的前后边界，展长决定了机翼的横向安装空间，而安装角、上反角和后掠角则属于整机装配阶段需要控制的参数。该模型呈现的是基础翼段，实际布置时还要结合机身宽度确定左右翼根间隙，结合尾翼容量确定机翼前后位置，并根据起降场地条件评估低速升力裕度。若用于风洞试验，可按缩比比例加工短翼段，两端设置端板以减小翼尖绕流影响；若用于无人机样机，则应在翼尖区域考虑诱导阻力控制，例如增加翼尖小翼、梯形修形或合理的展弦比。

　　从工程协作角度看，这类翼面模型既是气动外形数据，也是结构详细设计的起点。曲面完成后，设计人员需要沿弦向布置主梁与辅梁，在升力分布较大的区域加强翼肋，在后缘附近为副翼或襟翼预留转动间隙。蒙皮分块不宜跨越曲率变化过大的区域，以免成型时出现褶皱；翼根接头则要与机身隔框坐标统一，保证装配后机翼安装角一致。通过这种方式，经典克拉克V型翼面能够从单一气动截面转化为可加工、可装配、可试飞的实际机翼部件。
