外转子无刷直流动力电机结构设计

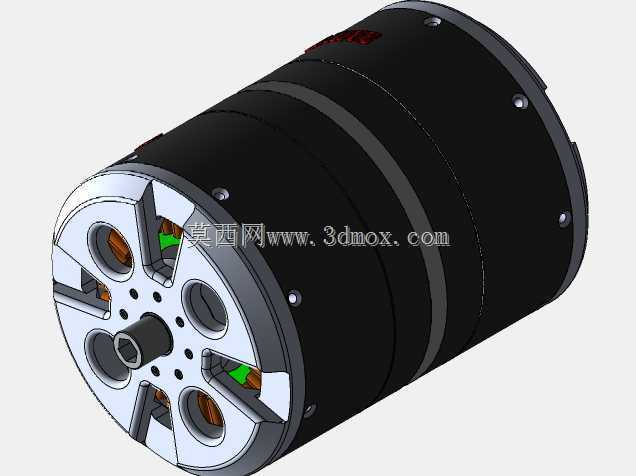

　　这款外转子构型的无刷直流动力部件，在小型移动装备、电动运载平台、机载动力单元以及高性能旋转执行机构中都有广泛适配空间。从整机结构来看，动力输出端采用大直径中空轴设计，轴端预留内六角传动配合位，既可以直接对接轮辋、桨座这类需要大扭矩直驱的负载，也能够通过中空通道穿设走线、固定拉杆或者布置同轴传感部件，省去额外转接法兰带来的轴向尺寸冗余。前端盖采用六辐条镂空式支撑结构，辐条之间的大开孔并非单纯减重设计：运转时转子带动外部气流穿过端盖开孔，可直接吹拂定子绕组端部与永磁体表面，在高负载持续工况下把绕组积热快速带出，相比封闭端盖结构，自然对流换热效率提升明显，同时镂空辐条在周向均匀分布，受力对称，不会因为开孔破坏端盖的抗弯刚性，端盖上沿圆周排布的多组沉头安装孔，可直接将整机固定到设备机架或者安装支座上，孔位采用对称布局，装配时无需区分周向对位角度，现场拆装维护效率更高。

　　从内部结构逻辑来看，定子组件固定在中心机座上，硅钢片叠压的定子铁芯上绕制多相集中绕组，绕组端部预留绝缘固定结构，避免高速运转时绕组受离心力出现松动移位；转子外壳采用高强度薄壁筒形结构，永磁体贴附在转子壳内壁，大直径转子设计能够在相同转速下输出更大的扭矩，直驱场景下可以省去减速齿轮组，消除齿轮啮合间隙与传动噪音，整套动力链路的响应速度更快。筒身外侧布置多道环形加强筋，既可以提升薄壁转子壳的径向刚性，抑制高速旋转时的筒身形变，也能够作为散热肋片增大外壳与空气的接触面积，运转时随转子一同转动的筋条会带动表面空气流动，进一步强化散热效果。筒身周向均匀布置多颗径向紧固螺钉，将前后端盖与转子壳体锁紧为一体，螺钉采用沉头安装方式，外表面无凸起结构，整机外圆保持光滑连续，旋转过程中不会产生额外风阻与搅动噪音。

　　在安装边界层面，整机采用圆柱形同轴布局，径向最大轮廓为转子外壳外径，所有紧固部件均不超出外圆轮廓，在设备内布置时只需要预留对应直径的圆柱容纳空间，轴向尺寸从前端传动配合面到后端封闭端盖整体紧凑，后端盖为平整封闭结构，可根据使用需求加装后端编码器、刹车组件或者位置传感器，扩展闭环伺服控制功能。传动端的中空轴采用标准内六角配合接口，对接负载时可以传递大扭矩，同时中空通道允许管线从轴中心穿过，在轮式机器人、云台驱动这类需要走线的场景下，能够避免动力线随旋转部件扭折磨损。整机的受力路径设计清晰：负载扭矩从中空输出轴传入转子壳体，通过周向均布的紧固螺钉将力传递到整个转子筒身，带动内壁永磁体同步旋转，气隙磁场作用于定子绕组输出电磁转矩，定子侧的反作用力通过中心机座传递到安装端盖，最终由端盖上的安装孔传导至设备机架，整个传力路径没有薄弱的转接部件，长期承受冲击负载时也不会出现连接松动。

　　在实际选型适配中，这类直驱无刷动力部件尤其适合对安装空间、传动精度、运行噪音有要求的场景：比如小型电动代步设备的轮边驱动，直接将电机安装在轮毂内部，省去链条、齿轮传动结构，维护量大幅降低；机载动力场景下，光滑的外筒轮廓与轻量化镂空端盖能够降低整机自重，提升动力续航；精密转台驱动场景中，无减速箱的直驱结构不存在回程间隙，位置控制精度可以得到保障。设计过程中针对绕组的固定、转子的动平衡、端盖的同轴度都做了对应结构考量，周向均布的所有安装孔、紧固螺钉、辐条结构都采用对称布局，从根源上降低高速旋转时的不平衡量，不需要额外做大量动平衡配重即可平稳运转。定子与转子之间的气隙均匀一致，薄壁转子壳的刚性设计可以保证在最大转速下气隙形变处于允许范围内，不会出现扫膛故障。整机没有多余的外露凸起部件，防护结构可以直接在外部加装防尘防水罩，不需要干涉内部运转部件，适配多尘、户外的复杂使用环境。
