穿越机动力用外转子无刷电机结构

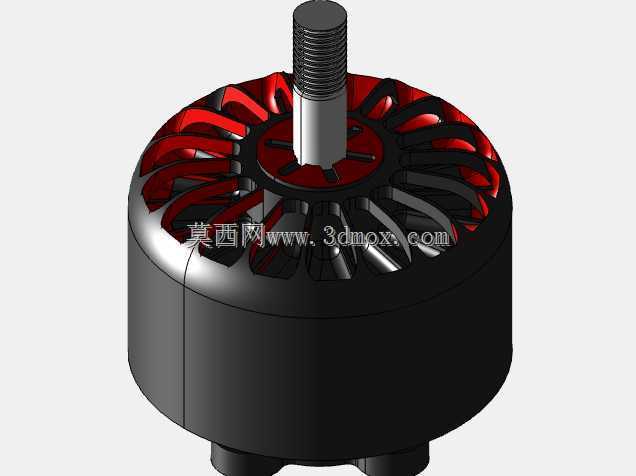

　　这套结构围绕小型多旋翼飞行器的动力输出需求展开，主体采用外转子无刷电机的典型布置：中心为固定轴与定子支撑区域，外侧旋转壳体带动螺旋桨安装轴同步转动。外露的红色部分对应定子绕组与端部走线区域，黑色外壳则承担转子磁轭、防护和散热边界的作用，顶部带螺纹的输出轴用于直接安装桨叶，并通过螺母锁紧，使电机扭矩能够传递到螺旋桨。

　　在实际使用中，这类电机主要服务于竞速穿越机、航拍四旋翼以及小型垂直起降固定翼平台。飞行器对动力部件的要求并不只是功率数值，还包括重量控制、转动惯量、桨叶安装同轴度、散热路径和抗振动能力。外转子方案的优势在于转子直径较大，磁钢布置在旋转壳体内壁，能够在较低转速下提供较好的扭矩输出，适合直接驱动螺旋桨，减少齿轮传动带来的效率损失、间隙和维护问题。

　　建模时需要优先把握几个关键边界。首先是输出轴的螺纹段长度和直径，它决定桨叶压紧螺母的啮合范围，也影响桨垫、垫片和防松结构的布置；螺纹根部应保留足够的过渡区域，避免在拆装桨叶时形成应力集中。其次是定子与转子之间的环形气隙，虽然外观上只是狭窄间隙，但在电机运行中直接关系到磁路效率与扫膛风险，三维结构中应保证转子壳体内壁、定子外圆和转轴轴线的同轴关系。再次是底部安装孔位，电机通常通过十字或梅花形孔阵列固定在机臂末端，孔距、沉台高度和螺钉避让空间都要与机架结构匹配。

　　从外形组织来看，上部开放的绕组区域有利于空气在螺旋桨下洗气流中快速通过，带走铜线和铁芯产生的热量；外侧转子壳体同时充当飞轮和防护件，使磁钢随壳体旋转。模型在视觉表达上对绕组细节做了简化，但孔位、重量分配和主要尺寸保持了工程参考价值。对于刚接触三维设计的人员，这类复杂螺旋端部和绕组形态如果完全依靠螺旋线逐圈搭建，会耗费大量特征数量；在结构评审阶段，更合理的做法是保留影响装配和气动边界的轮廓，用阵列、包覆或简化实体表达重复铜线，把建模重点放在轴系、安装面、转子壳体和散热通道上。

　　安装边界方面，电机轴线应与机臂安装面垂直，底部支撑面不能只依赖薄平面接触，需考虑螺钉预紧后局部压痕和振动松动。输出轴顶端到电机底座的高度会影响桨平面位置，进而改变整机重心与力臂；电机外径则决定机臂末端宽度和相邻桨叶的安全间距。若用于VTOL机型，还要兼顾悬桨与巡航动力切换时的持续温升，绕组外露面积、转子壳体热容量和底座导热路径都不能忽视。

　　结构校核上，转轴承受桨叶拉力、陀螺力矩和坠地冲击，螺纹段、轴肩与轴承支撑区是重点；转子壳体需要在高速旋转下保持圆度，避免磁钢外移或壳体变形；定子支撑部分则要控制薄壁区域的振动响应。导线从绕组引出后，应在底座附近预留弯曲半径和固定点，防止飞行动作中线材被旋转部件扫到。整体来看，该模型适合用于无人机电动机装配件结构理解、机臂安装干涉检查、桨叶匹配以及动力舱布局参考。
