四轴飞行器云台稳定性测试台架

　　这套台架的核心定位，是在无人机研发、调试与出厂校验环节，为四轴飞行器的云台增稳性能提供一个可重复、边界清晰的地面测试载体。实际作业里，飞行器直接升空做云台扰动验证成本高、风险大，风场、飞手操作差异都会干扰数据判断，而这类封闭式框架台架能把被测云台及配套飞控组件约束在固定空间内，单独复现姿态偏转、振动激励下的云台响应过程，帮结构工程师把气动干扰、整机震动和云台自身控制逻辑的问题拆解开。

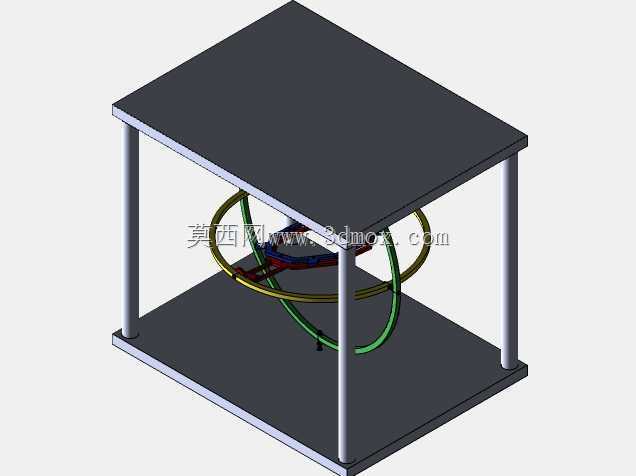

　　从结构布局看，台架采用上下两层平行平板作为主体承载面，四根光轴立柱沿四角垂直布置，把两层板撑出足够的内部容纳空间。上层平板为完整封闭板面，一方面作为台架顶部防护，避免测试过程中云台或桨叶意外脱出向上飞溅，另一方面也可在需要时挂载配重、观测标记或辅助照明；下层平板同样为整板结构，承担整个台架的落地支撑，同时预留了被测组件的安装固定区域。四角立柱与上下板之间采用同轴穿装方式，装配时可先统一调整立柱垂直度，再锁紧板件连接位，保证框架整体不出现扭转变形。

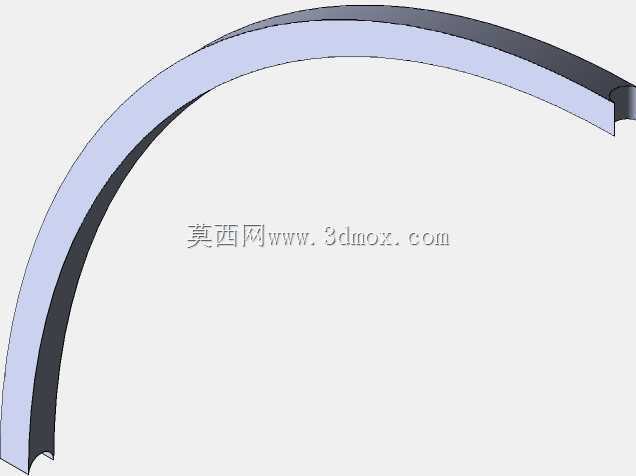

　　台架内部居中设置的两组环形正交构件，是模拟云台多自由度姿态运动的关键部分。两个环体呈空间垂直交错布置，分别对应俯仰、横滚两个转动维度，环体自身采用圆管弯制成型，曲率均匀，连接处做了贴合过渡，既保证环架转动时的动平衡，也避免局部应力集中。被测四轴飞行器云台主体安装在双环交汇的中心位置，环架转动时可带动云台沿不同轴向产生可控角位移，以此模拟飞行器飞行过程中遇到的机身倾斜、姿态突变工况，工程师可在台架旁直接观测云台的回中速度、保持精度以及抖动情况。

　　设计这套台架时，首先考虑的是内部运动包络边界。双环连同中心云台在全角度转动过程中，任何点位都不能与四角立柱、上下平板发生干涉，因此立柱的内缘间距、上下板的净空高度都按照环体最大回转半径预留了安全余量，即便测试中挂载小型相机或配重块，转动路径也不会触碰框架。下层平板的外形尺寸略大于上层投影范围，落地后支撑跨度更大，台架在环架快速摆动、云台带桨低速转动时不会出现倾覆；板件边缘做了平齐处理，底部四角可配合减震垫脚使用，进一步隔离台架自身与地面之间的杂散振动。

　　在实际测试场景中，该台架可承担多类验证工作：新机装配完成后，先将云台锁定在双环中心，手动驱动环架做缓慢倾角变化，检查云台增稳算法在静态姿态偏差下的跟随效果；再施加快速往复摆动，模拟飞行器急转弯、突遇风扰时的动态响应，观测云台是否出现失步、画面剧烈抖动；也可在台架板面上固定激振源，叠加旋翼转动频率附近的振动，排查云台减震结构的隔振效率。框架四周开放的侧向空间，方便布置高速相机、位移传感器和数据采集线缆，测试人员可从任意角度观察环架与云台的运动状态，线缆也可沿立柱规整走线，避免卷入转动环体。

　　结构选材上，平板与立柱采用常规金属构件加工，平板保证足够的平面度，防止安装基面翘曲影响云台初始水平基准；立柱表面光滑、直线度好，作为框架支撑的同时也可作为临时挂载点位。双环构件兼顾刚性与轻量化，弯制后做整圆校正，转动过程中环体自身不产生明显形变，保证施加给云台的角位移输入准确。整个台架装配完成后无需复杂调试，只需将被测云台固定在中心工位、确认转动路径无干涉，即可投入重复性测试，既适合实验室里的研发迭代，也能用于小批量无人机生产线下的云台性能抽检。
