商用综合训练架集成健身器械结构

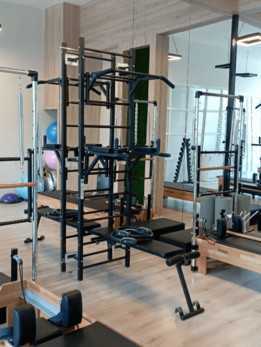

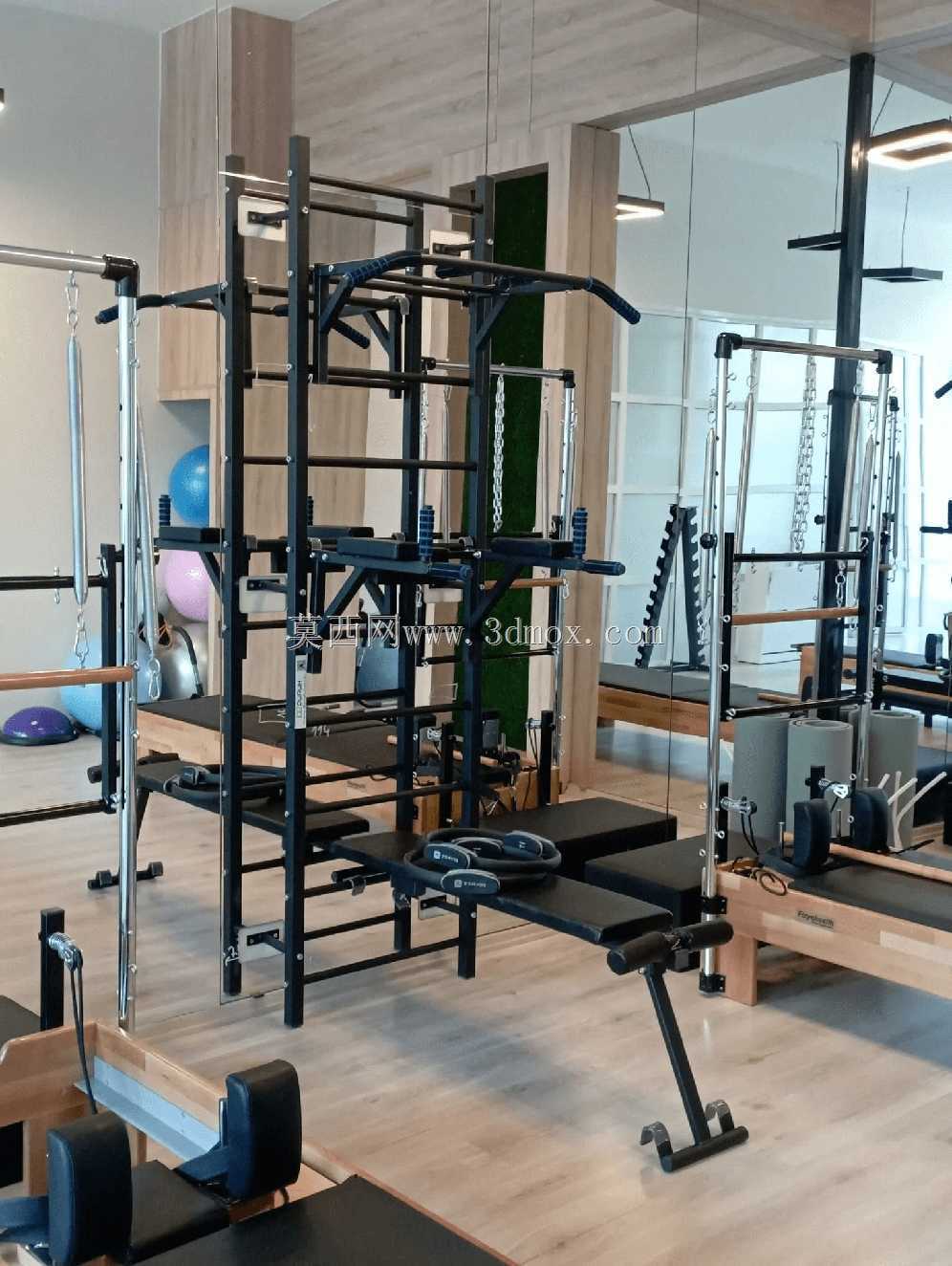

　　这套集成式综合训练架主要面向商业健身空间、普拉提工作室、企业体能训练区和小型运动康复场馆，核心作用是在有限场地内把垂直攀爬、引体向上、悬挂训练、卧推支撑、跳箱辅助和梯架协调训练整合到同一组刚性框架上。现场布置时，架体并不需要紧贴墙体，反而要在四周留出足够的动作缓冲半径：正面长凳展开后会向前延伸，使用者在做卧推、仰卧臂屈伸或抬腿训练时，头部、肘部和配重片都不能与周边器械干涉；后侧攀爬面与镜面或墙体之间应保留维护和通过距离，避免训练者抓握横梯时背部碰撞；左右两端则要考虑杠铃进出、悬挂带摆动以及教练辅助站位。框架主体采用方管立柱与多层横梁组成的笼式受力体系，立柱承担竖向压载和侧向弯矩，横梁通过密集节点把单侧拉力分散到整体结构中。

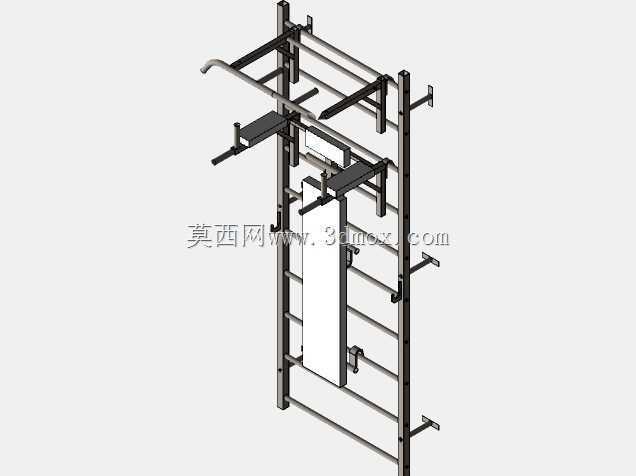

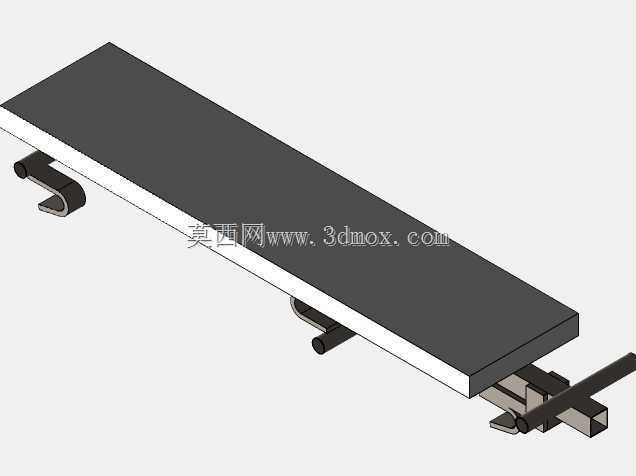

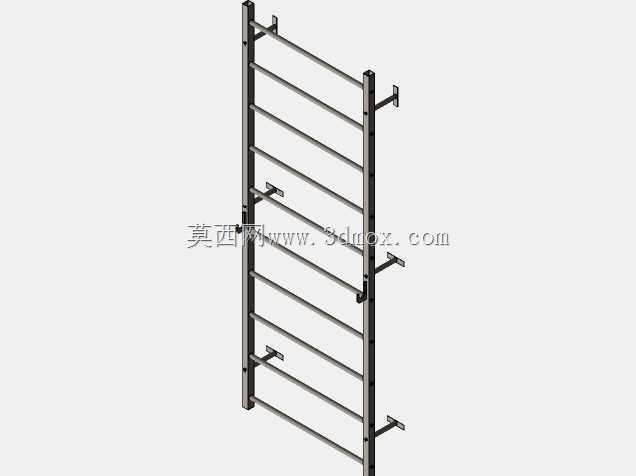

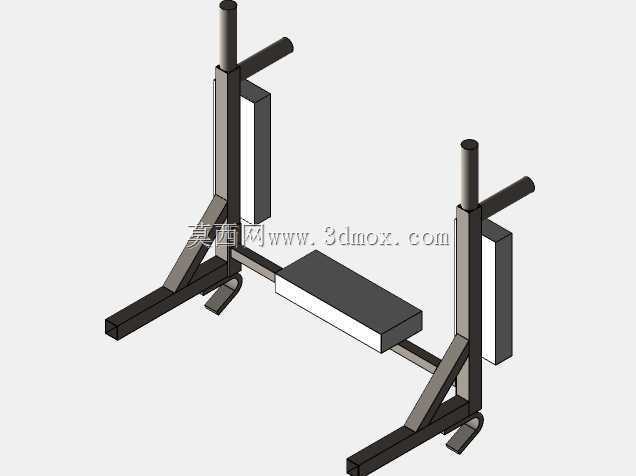

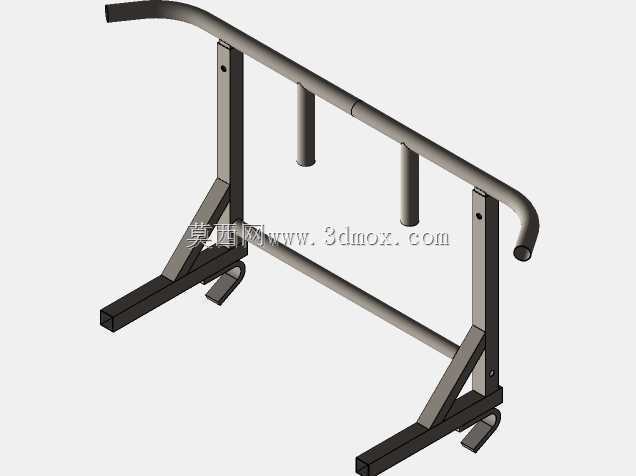

　　引体向上区域设置在高位横杆位置，杆径和握持宽度兼顾正握、反握与窄握动作，横杆端部与立柱连接处需要重点校核焊缝和紧固件的疲劳强度，因为人体摆动会产生周期性冲击载荷。攀爬梯部分沿架体侧面或后部形成多级踏杆，踏杆间距按人体步幅和手脚协同攀爬节奏布置，既可以完成垂直登攀，也能配合悬挂绳索做核心控制训练。长凳模块通过可调支撑结构与主架衔接，凳面角度、腿部支撑和滚轮位置围绕卧推、坐姿推肩、腹肌训练等动作展开；收起状态下应减少地面占用，展开后则要保证凳腿落点稳定，不能在重载下出现滑移。跳水或跳深训练附件依托架体低位平台和缓冲垫边界设计，重点不在复杂传动，而在落地空间、踏面高度和周边安全距离的协调。黑色外观处理适合统一健身房视觉风格，

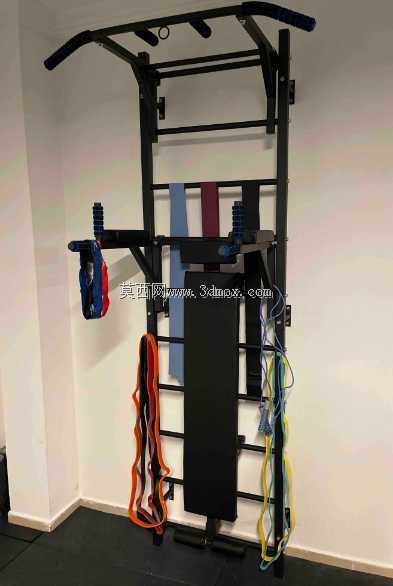

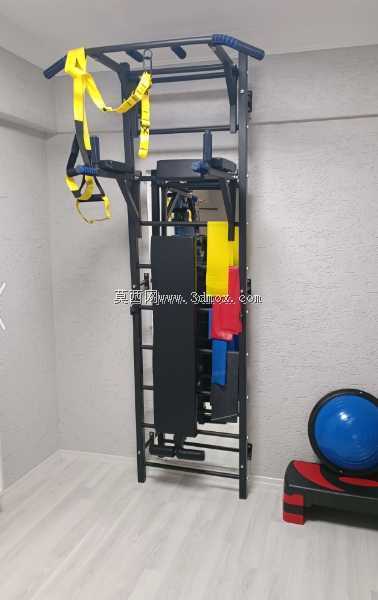

　　管材表面的耐磨涂层也能降低杠铃片、挂钩和悬挂带长期摩擦造成的损伤。从建模角度看，这类设备最容易被忽略的是安装边界而非单件外形：底脚调节范围要适应不平整地面，膨胀螺栓位置要避开地暖管线和楼板薄弱区，顶部横杆不能低于场馆门洞和灯具净高，架体转角处应去除尖锐突出物。附件挂钩、杠铃存放位、弹力带挂点和绳索导向件虽然属于小件，却直接决定现场使用效率，建模时需要把它们的开合轨迹、手部操作空间和满载下垂量一并表达。整体结构没有复杂液压或电控单元，设计难点集中在人机尺寸、框架刚度、动作兼容性和场馆动线之间的平衡，使一套架体能够覆盖多人循环训练，同时保持安全通道清晰、维护点位可达。
