直线滑动导向套筒轴承结构

　　直线轴承在自动化输送线、精密滑台、包装设备、注塑机取件机构以及小型数控进给装置中承担直线往复运动的导向任务，其核心作用是把运动轴沿轴向的位移约束在稳定路径上，同时降低轴与支承件之间的摩擦阻力。该类套筒式结构通常套装在光轴外侧，依靠内孔工作表面与轴径形成配合，外部通过轴承座或安装孔进行固定，适合行程较长、载荷方向相对稳定、需要频繁往复移动的场合。

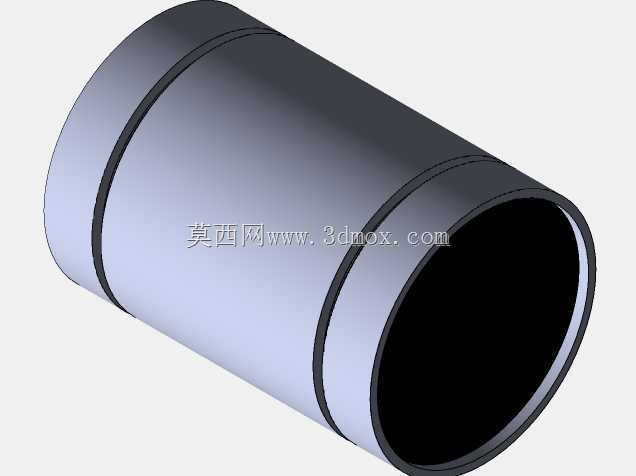

　　从实际装配关系看，轴承外形采用圆筒状主体，外圆面作为安装定位基准，装入支座孔后可通过端面挡圈、压盖或卡簧限制轴向窜动；内孔则与导向轴保持较小间隙，保证轴在滑动过程中既能灵活移动，又不会出现明显偏摆。筒身外侧设置的环形槽可用于安装限位环、密封件或定位圈，使轴承在支座内的轴向位置更加明确，也便于在多段导向结构中划分润滑与防尘区域。端部开口区域需要重点控制倒角与壁厚过渡，装配时可引导轴顺利进入，避免尖锐边缘划伤轴面。

　　设计这类零件时，首先要确定的是公称轴径与轴承长度。内径决定可适配的导向轴规格，外径则关系到支座孔的加工尺寸；轴承长度影响支承跨距和抗倾覆能力，长度过短会使导向刚性不足，轴端受侧向力时容易卡滞，长度过长则会增加加工成本并占用安装空间。筒壁厚度需要结合外圆、内孔以及环形槽深度综合校核，槽底位置往往是壁厚最薄弱处，若设备运行中存在径向冲击或偏载，应保留足够的安全余量。

　　在功能特性上，直线导向套筒强调同轴度、圆柱度和表面质量。内孔是直接工作表面，圆度误差过大或存在锥度，会造成轴在移动过程中松紧不均；外圆与内孔的同轴度偏差，则会使轴承压入座孔后轴线偏移，进而引起轴与支座不同心。对于需要保持顺畅滑动的机构，内孔表面应控制粗糙度，并在结构上预留润滑或储油空间。若工况中存在粉尘、切屑或喷淋液体，端部还应配合防尘圈、刮屑环或密封端盖使用，避免污染物进入摩擦副。

　　建模过程中，圆筒主体可通过回转特征生成，再在外圆上切制环形槽并处理端部倒角。内孔、外圆和环槽应保持清晰的同轴关系，端面与轴线的垂直度也需要在特征建立时予以约束。对于装配校核，应同时建立导向轴、轴承座、挡圈和端盖等关联零件，检查轴承压入后是否与座孔台阶干涉，轴穿过内孔时是否在全行程内保持间隙，环形槽中的卡簧或密封圈是否有足够安装空间。

　　在设备布局阶段，轴承的安装边界不能只看零件本体直径，还要考虑轴伸入后两端的运动余量、支座端面压盖厚度以及润滑维护空间。若两根或多根导向轴平行布置，轴承孔中心距必须与轴间距一致，否则会产生附加弯矩，使滑动阻力增大并加速磨损。对于竖直安装的导向机构，还应结合负载重力方向判断轴承支承位置，尽量让载荷作用线靠近轴系中心，减少偏心弯矩。

　　工程应用中，这类套筒轴承既可以作为独立导向元件，也可以与支座、锁紧环、直线轴组合成标准导向单元。结构虽然简单，但尺寸链衔接紧密：内孔配合影响运动精度，外圆配合影响定位稳定，环槽与端面影响装夹可靠性。建模和选型时把这些边界条件落实到三维结构中，才能在后续装配、加工和设备运行阶段避免卡滞、异响与早期磨损。
