十字轴式双轴万向传动铰接联轴器

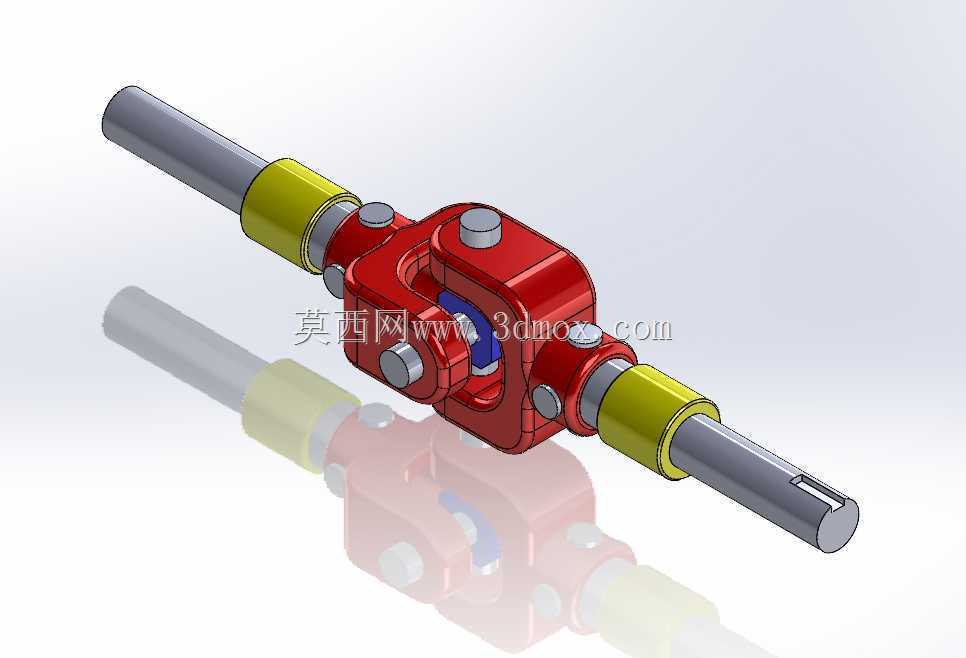

　　该结构呈现的是一套用于两轴之间传递旋转运动的十字轴式万向铰接装置，核心由中部红色叉形铰接壳体、内部十字销轴、两侧灰色传动轴以及黄色轴套段组成。在现场布置中，主动端与从动端往往无法保持严格同轴，设备长期运行后还会出现基础沉降、机架变形、装配偏差等情况，若采用刚性联轴器，轴系会被迫承受附加弯矩，轴承、密封和支撑件容易早期失效。万向节正是针对这类偏角传动需求而设置，它允许两端轴线在一定夹角范围内持续相对摆动，同时把输入端扭矩平稳传递到输出端，常见于输送设备转角传动、农业机械动力输出、小型工程机械操纵与传动系统、试验台架以及需要补偿安装误差的旋转机构中。

　　从功能划分来看，两侧伸出的灰色轴段承担与外部轮系、链轮、带轮或轴承支撑配合的任务，轴端可见键槽结构，说明扭矩传递采用键连接来限制周向相对转动；黄色轴套段可作为定位、衬套或防护过渡区域，用于确定铰接本体在轴向上的安装位置，并避免叉体与外部支撑件直接摩擦。中部红色壳体为叉架式包容结构，内部十字轴通过四个销轴方向分别连接两侧传动构件，使两轴能够绕相互垂直的销轴轴线摆动。十字轴的布置是整个装置的关键：它把单一刚性轴的转动约束分解为两个正交方向的转动自由度，在保留绕主轴旋转传递能力的同时，释放轴线夹角变化所需的运动空间。

　　建模时需要重点处理铰接关系，而不能把所有零件简单合并成一个实体。叉架、十字轴、销轴、端盖、轴套和传动轴应分别建立独立零件，再在装配环境中按照实际配合关系约束。十字轴与叉耳孔之间属于旋转副，装配后应保证销轴同轴、端面间隙合理；两侧传动轴与叉架连接位置需体现轴向定位和周向防转关系；键槽、轴肩、衬套长度和销轴端盖都应按可装配逻辑表达。若后续用于运动仿真，还应检查十字轴在极限摆角下是否与叉架内腔发生干涉，特别是销轴端部、叉耳内侧和轴肩过渡处，这些位置在二维图纸中容易被忽略，但在实际摆动时最容易出现碰撞。

　　外形尺寸与安装边界方面，该装置沿轴向呈细长对称布置，中部铰接本体外径最大，两侧轴段依次穿过黄色套段并向外延伸。选型或布置时不能只核对轴径，还要同时确认三个边界：一是中部叉体的最大回转轮廓，它决定周围机架护罩、管缆和支座的避让距离；二是两端轴伸长度与键槽位置，它们关系到链轮、带轮或联轴器能否装到指定轴向位置；三是铰接处允许的轴线折角，折角过大不仅会引起转速波动，还会加剧十字轴销轴的接触应力。实际安装中，两端支撑轴承应尽量靠近载荷作用点，以减小悬臂长度；若单机使用单万向节，输入与输出存在瞬时角速度不等的现象，对传动平稳性要求较高时应成对布置，并使中间轴的两个叉耳处于同一相位，从而抵消角度传动带来的波动。

　　结构细节上，红色壳体顶部和侧面的圆柱盖体对应销轴的轴向固定位置，端盖既限制销轴窜动，也为检修拆装提供界面。叉耳部位承受反复的拉压与接触载荷，圆角过渡和壁厚分布应避免突变；十字轴轴颈表面属于高副接触区域，通常需要配合滚针或衬套使用，以降低摆动摩擦。轴段上的键连接适合中等扭矩、拆装方便的场合，若用于冲击载荷较大的设备，还应校核键侧挤压强度和轴的疲劳断面。整体模型把传动、铰接、定位和安装接口集中表达，适合作为轴系补偿连接机构进行结构参考，也可用于教学演示万向节在偏角传动中的工作原理。
