这套三维结构围绕水火箭的气动控制与箭体装配展开,采用鸭式控制面布置,将前部小翼面与后部稳定翼组合,使箭体在喷水推进阶段获得更直接的姿态修正能力。模型中可以看到透明段表达的内部承力骨架、头部整流罩、中部储压筒体以及尾部翼面安装关系,适合用于教学实验、科创制作和小型水动力推进装置的结构验证。
从实际用途看,水火箭依靠压缩空气与水体喷射产生反推力,常见于校园科技实践、航模科普和低成本气动推进试验。该设计没有采用单纯依靠尾翼稳定的传统布局,而是在箭体靠前位置设置控制翼,后部保留较大的安定翼。这样的布置能够让前部翼面在气流中产生较小的配平力矩,后部翼面负责维持航向稳定,减少发射后箭体滚转、偏航或抬头过度的问题。对于需要直线飞行、可控轨迹或重复试验的场景,这种结构比简单粘贴尾翼的方案更便于调整。

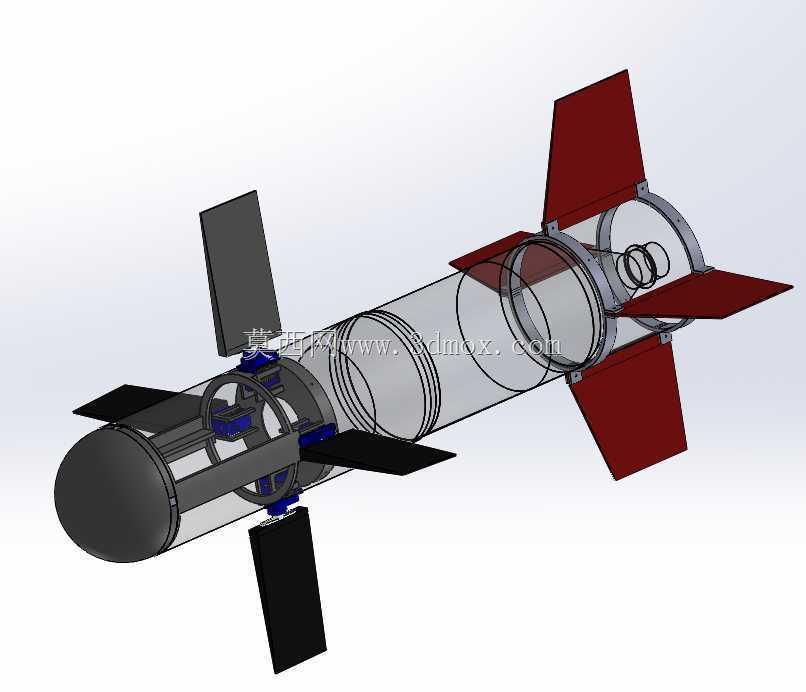

外形上,头部采用圆弧整流造型,以降低迎面阻力;中段为近似圆柱的储压舱,可对应常见宠物瓶或透明承压筒;尾部设置框架式连接环,用于固定翼面和喷口相关部件。模型中红色与深色翼面分别表现不同位置的气动面,前部鸭翼靠近质心前方,后翼位于喷口附近,翼片通过根部支座与筒体连接。装配边界主要集中在筒体轴线、翼面安装角和前后连接环的同轴度上,若这些关系偏差过大,喷射时会产生侧向力矩,直接影响飞行方向。
设计思路上,筒体承担储水、储气和主体连接功能,内部骨架用于传递头部、翼面和尾部载荷。头部整流罩不宜过重,否则会使质心过度前移,导致水火箭在推进段响应迟缓;尾部结构也不能过于笨重,否则喷流反作用点附近的质量增加,会降低姿态恢复速度。较合理的处理方式是让承压筒保持连续封闭,外部翼面通过卡箍、环架或打印支座固定,避免在瓶体上开设过多削弱强度的孔位。模型中的环形连接件正好体现了这一点:翼片载荷先传到环架,再由环架均匀分布到筒壁,减少局部应力集中。
鸭式翼面的尺寸需要兼顾灵敏度与稳定性。前翼过大时,微小安装角误差就会造成明显抬头或低头;前翼过小,则控制作用不足,飞行中仍主要依赖后翼被动稳定。后翼通常采用较大面积和较长力臂,以提供航向与横向阻尼;前翼则承担配平与控制触发作用。翼片边缘可做成薄而刚性较好的形状,根部保留加强圆角,防止着陆冲击时断裂。若用于实物制作,翼面材料可选择轻质塑料板、3D打印树脂或复合薄板,安装时需保证左右对称、前后翼面平行于箭体轴线,并按试验结果微调倾角。
内部结构方面,喷口、密封圈、锁紧环和筒体端部的配合是关键。喷射阶段水压较高,端部连接若只靠摩擦定位,容易在泄压瞬间松脱;因此尾部需要设置可靠的轴向限位,使喷口组件承受的反推力通过环架传到筒体。头部整流罩与筒体之间也应保留拆装空间,便于加水、调整配重和检查密封。三维建模时,可将筒体作为基准零件,先确定轴线和总长,再布置前后翼面位置、质心区间和喷口中心;随后检查翼片与筒体的干涉、环架内径与瓶体外径的匹配,以及打印件壁厚是否满足装配和重复使用要求。
在安装边界上,翼面根部不能侵入储压腔,卡箍位置应避开瓶体加强筋或过渡圆角,尾部环架需要给喷流留出通畅通道。若加装导向管或发射架,还需保证箭体外部突出物不与导轨干涉,前后翼面的下缘高度应一致。落地回收场景下,头部可考虑缓冲材料,翼根则设置可更换结构,使一次撞击后不必更换整个箭体。整体来看,该模型把水火箭从简单筒瓶加尾翼的演示品,推进到具有明确气动布局、承力路径和装配逻辑的结构设计对象,适合作为水动力推进实验、翼面布局分析和轻量化机械装配练习的参考。
