内燃机摇臂机构圆柱螺旋压缩弹簧

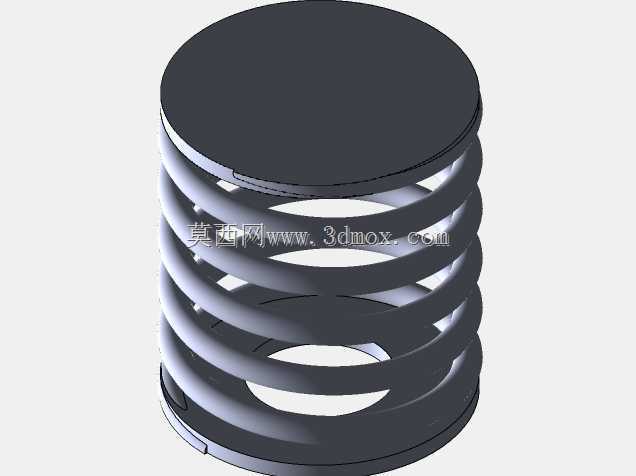

　　圆柱螺旋压缩弹簧在配气机构里承担着把摇臂可靠压回凸轮型线的关键作用，模型呈现的是带上下支承座圈的摇臂回位弹簧总成，弹簧本体采用等节距圆柱螺旋结构，两端磨平并与圆形端盖贴合，保证轴向加载时力线居中。

　　从实际装机边界看，这类弹簧通常布置在摇臂轴附近或气门传动链中，一端抵靠机体或支架，另一端作用于摇臂凸台。凸轮升程推动摇臂摆动时，弹簧被进一步压缩；凸轮回落时，弹簧储存的弹性势能释放，迫使摇臂跟随凸轮表面，避免从动件脱离型线而产生冲击、噪声和配气相位失准。它的本质不是单纯承力件，而是保证运动副连续接触、控制回位速度和抑制振动的功能元件。

　　结构建模时，螺旋中径、丝径、有效圈数和支承圈数需要协同确定。中径决定弹簧外径与安装筒壁或导向孔之间的径向间隙，间隙过小会在弯曲或偏心载荷下发生擦碰，过大则容易导致压杆失稳；丝径和有效圈数共同决定刚度，圈数越多轴向越柔，丝径越粗承载能力越高，但应力水平和固有频率也会随之变化。模型中上下端盖并非装饰件，它们把螺旋端部的局部载荷扩散为环形接触面，降低端圈接触应力，同时在装配时提供平整定位面。

　　设计思路上，配气弹簧不能只按静态压缩量选型。发动机运行过程中，摇臂随凸轮高速往复摆动，弹簧经历周期性压缩与回弹，若固有频率接近激励频率，会出现颤振，表现为圈间冲击、接触力波动甚至弹簧早期断裂。因此工程上常通过提高固有频率、增加阻尼、优化圈数分布或采用变节距结构来规避共振。等节距方案结构简单、工艺稳定，适合中低速或载荷波动相对温和的机构；在高转速工况下，则需要复核弹簧并紧高度、最大行程余量和圈间接触顺序。

　　外形尺寸方面，模型的安装边界主要由外径、自由高度、压缩后高度和端盖定位直径构成。自由高度要保证装配预压后仍有稳定回位力；工作高度下不能接近并紧高度，通常需保留足够行程裕度，防止凸轮超差或热膨胀时弹簧压并。端盖直径略大于弹簧外径，可约束端部横向滑移，但端盖与弹簧中心线的同轴度必须控制，否则会引入附加弯矩。导向结构若存在，导向面与弹簧内径或外径之间应预留合理间隙，既防止侧弯，又避免运动卡滞。

　　受力分析应关注三类工况：装配预紧状态下提供基础回位力；最大升程状态下承受峰值压缩载荷；高速卸载状态下保证摇臂不脱离凸轮。材料表面质量、喷丸强化、端部磨削平整度和热处理硬度都会影响疲劳寿命，三维结构虽然不直接表达材料工艺，但在建模时应把端圈磨平、支承圈并合、接触端面平行度等工艺特征体现出来，便于后续工程图绘制和装配校核。

　　该模型可用于配气机构运动干涉检查、弹簧腔空间布置、端盖接触面设计以及教学演示。螺旋曲面与端盖之间的配合关系清晰，能够直观展示压缩弹簧在摆动机构中的安装方式，也可为后续进行刚度校核、疲劳寿命评估和选型替换提供几何基础。
