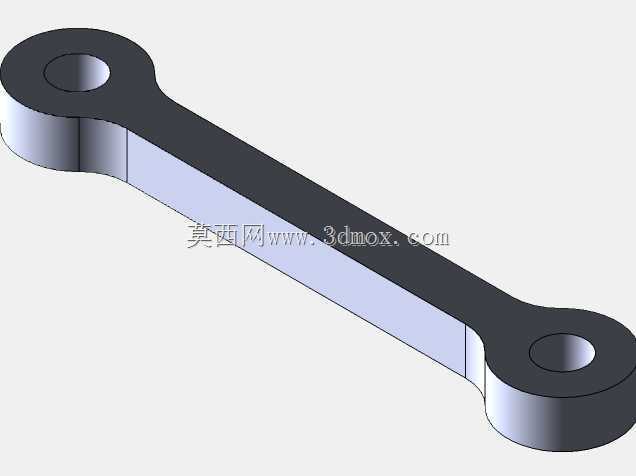

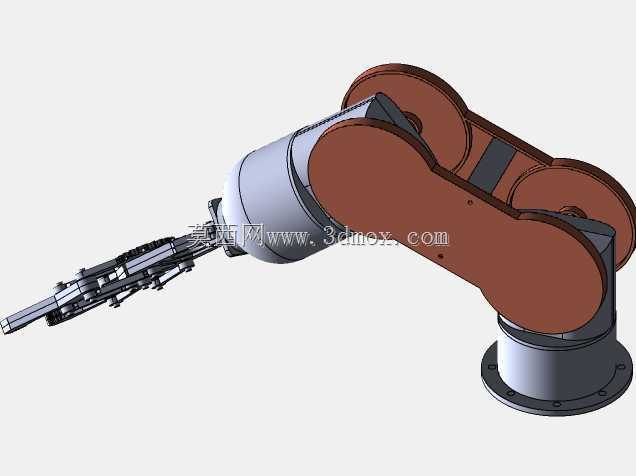

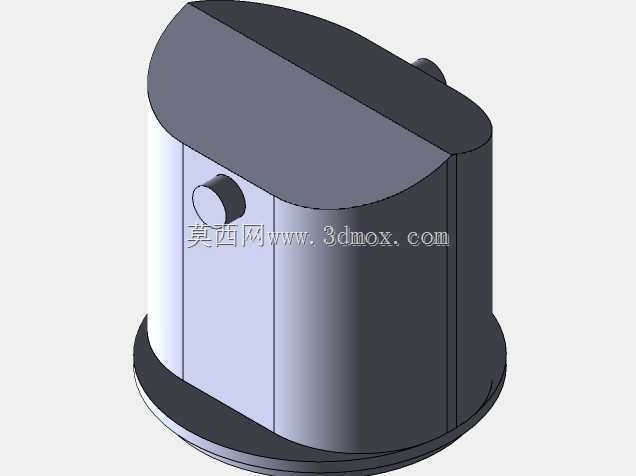

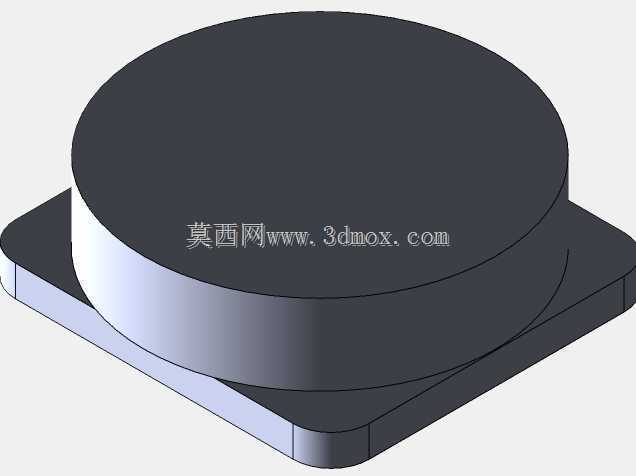

这套多关节机械臂结构面向中小负载的工位级自动化作业场景,整体采用串联关节布局,底座通过法兰盘与工位台面或集成设备机架完成固定,回转支承区域承担整机竖向承载与水平方向360度旋转动作,大臂、小臂两段摆动关节依次串联,末端搭载平行夹爪式执行器,可覆盖工位前方扇形作业区间内的物料取放、工件转运、上下料辅助操作。从产线落地的实际工况来看,这类臂体结构常部署在机加工单元的车床上下料工位、装配线的工件转序工位、检测工位的样件搬运环节,替代人工完成重复性的短距离物料移位动作,关节处的铰接布局预留了足够的摆动行程,大臂与小臂的连杆比例经过匹配,在额定臂展范围内不会出现关节死点,作业时末端夹爪可抵达工位料仓、机床卡盘、定位工装三个核心点位,动作路径规划时无需额外增设外部移位轴即可完成常规作业循环。

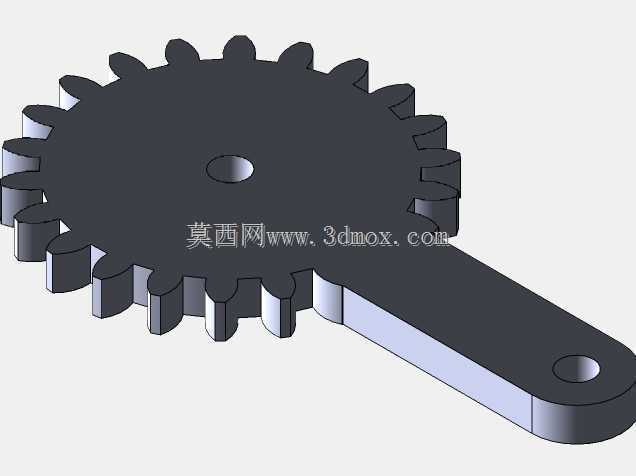

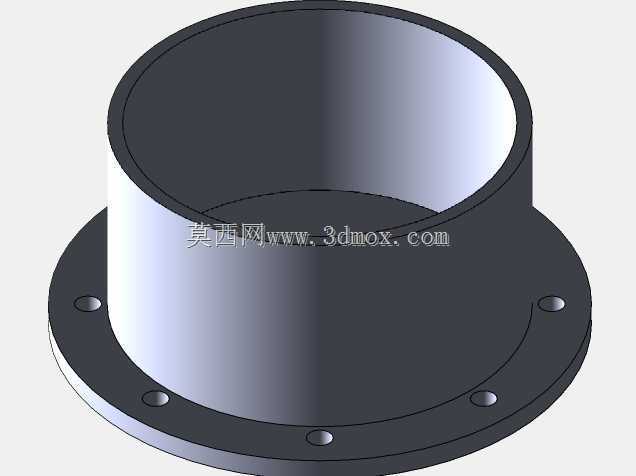

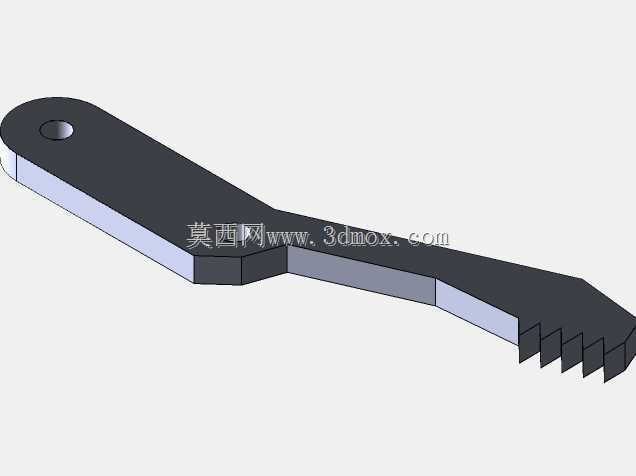

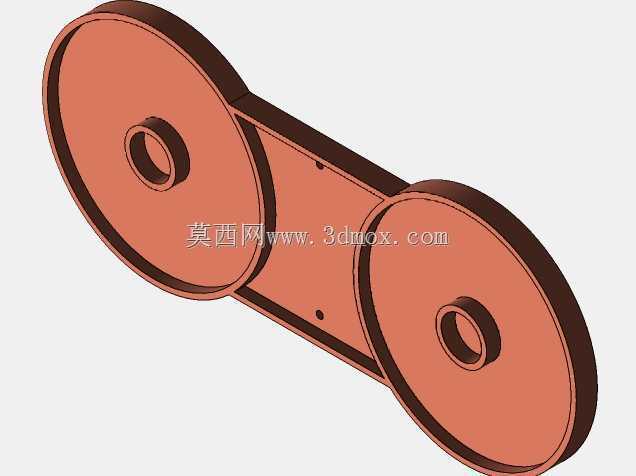

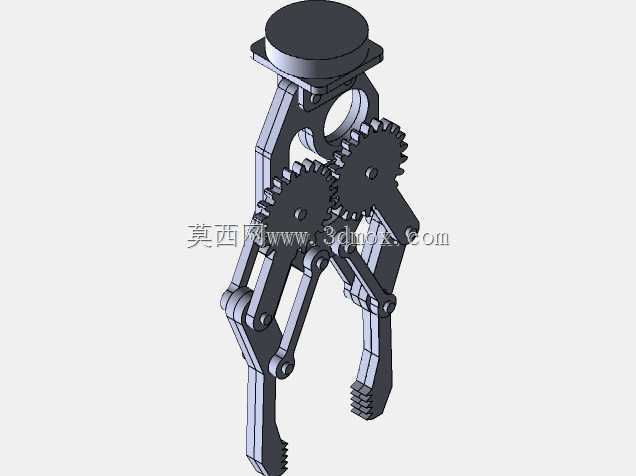

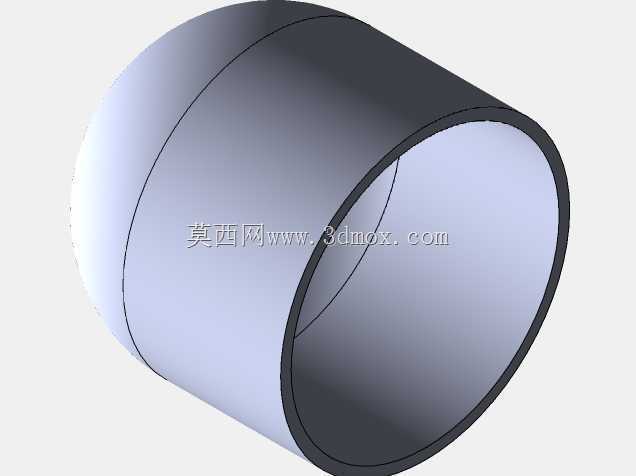

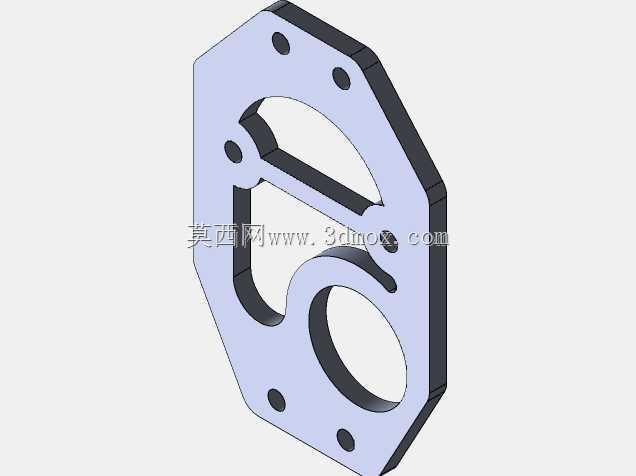

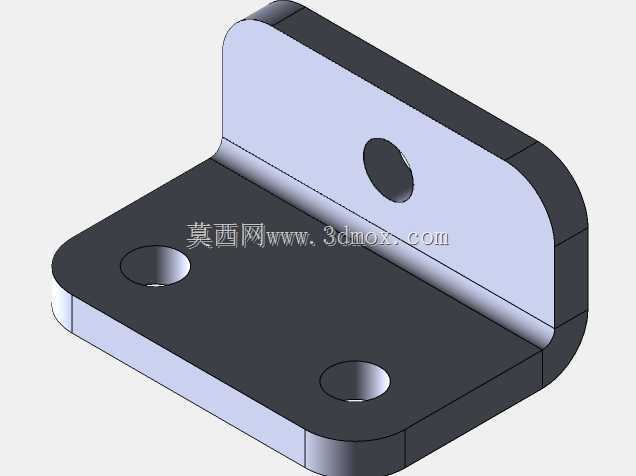

结构设计层面,臂体的两大摆动臂段采用包覆式壳体造型,内部预留了驱动元件、传动组件、走线管线的容纳空间,壳体外侧的圆弧轮廓规避了臂体摆动过程中与周边防护栏、工位设备发生棱角磕碰的风险,各关节铰接位置的同轴度在建模阶段就完成了公差匹配,关节端盖与臂段壳体的对接面预留了密封安装位,可适配车间多粉尘、少量切削液飞溅的生产环境。末端夹持器采用双指平行开合结构,夹指根部与驱动滑块直连,开合行程覆盖常规小型轴类、盘类工件的外径夹持范围,夹指端面预留了防滑衬垫的安装槽位,针对不同材质的工件可更换橡胶、聚氨酯或者硬质金属衬垫,避免夹持过程中划伤工件已加工表面。底座法兰盘上均匀布置了沉头安装孔,安装时可通过内六角螺栓与台面的预埋螺纹孔锁紧,法兰下端面的定位止口与机架上的定位凸台配合,安装时无需反复调校臂体的回转中心同轴度,现场部署的调试工作量被大幅压缩。
从安装边界维度考量,整套臂体固定后,底座占用的台面区域为圆形法兰投影范围,周边需要预留大于臂体最大回转半径的安全空间,避免臂体全行程摆动时与周边料架、操作面板发生干涉;竖向方向上,大臂向上抬升至极限位置时的总高度需要低于工位上方的桥架、管线排布高度,小臂向下俯探至最低取料位时,末端夹爪的最低点要高于料仓底部的限位面,防止下行过程中夹爪与料仓刚性碰撞。建模过程中各运动副均按照实际装配关系完成约束,可直接模拟各关节的极限摆动角度,校验臂体在全行程动作中的自身干涉情况:比如大臂抬升时小臂与大臂壳体的间隙、夹爪翻转时与小臂下端面的安全距离,这些间隙在设计阶段就预留了装配公差与管线弯折的余量,不会出现实际装配后零部件互相摩擦的问题。
针对不同的作业需求,末端法兰的连接接口采用标准化尺寸设计,除了标配的平行夹爪之外,也可替换为真空吸盘、气动打磨头、简易焊枪夹持座等不同执行件,适配工件码垛、表面轻打磨、焊接工位辅助变位等衍生作业场景。臂体内部的走线通道沿关节回转中心布置,管线随关节摆动时只会发生小幅度的弯折,不会出现管线被臂段挤压、长期弯折老化破损的问题,壳体的分段式设计也方便后期维护时拆开臂段盖板,直接对内部的驱动、传动组件进行检修更换,无需将整台臂体从工位上完全拆解,日常运维的便捷性更贴合车间连续生产的使用需求。
