六自由度万向节并联运动模拟台

项目分类:工业机器人 发布时间:2024-08-22 ID:765830
  • 六自由度万向节并联运动模拟台
  • 六自由度万向节并联运动模拟台
  • 六自由度万向节并联运动模拟台
  • 六自由度万向节并联运动模拟台
  • 六自由度万向节并联运动模拟台
  • 六自由度万向节并联运动模拟台
  • 六自由度万向节并联运动模拟台

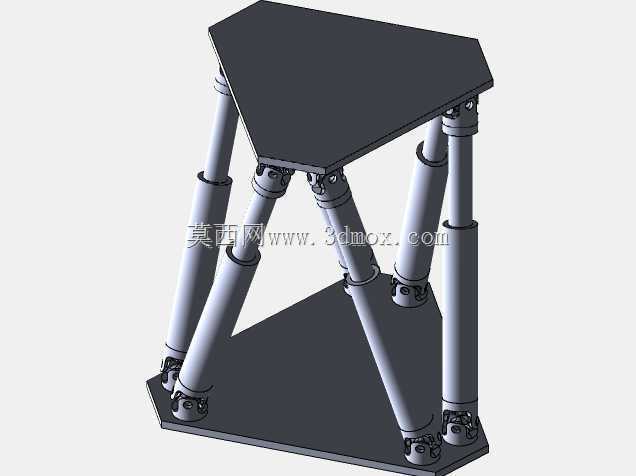

  这套并联构型运动模拟装置采用上下两层三角形刚性平台作为承载基体,六根可伸缩驱动支腿沿周向交错布置,支腿两端均通过万向铰分别与动平台、固定基座完成铰接,构成经典的Stewart六自由度并联机构。在飞行模拟器研发场景中,该类平台主要承担座舱姿态复现任务,能够将飞行仿真解算输出的滚转、俯仰、偏航、垂向升降、纵向平移、侧向平移六维运动指令转化为实机体感反馈,飞行员在模拟训练过程中可以通过平台的连续位姿变化感知起飞爬升、转弯侧滑、着陆接地、气流颠簸等不同飞行阶段的载荷特性,替代部分实机起降训练科目,降低训练过程中的耗材成本与安全风险。除航空模拟训练领域外,同款并联机构也常被应用于车载路面振动模拟、航天器对接试验、多轴振动疲劳测试、

  精密对位装配工位等场景,依靠支腿协同伸缩输出可控的空间六维运动。从结构设计逻辑来看,上下平台选用三角形轮廓并非单纯追求外观辨识度,三角形布局天然具备三点确定平面的几何稳定性,六个铰接点位可以沿三角板的三个顶点区域两两分组排布,让每一组支腿的受力方向沿平台周向均匀分散,避免单侧支腿长期承受偏载力矩。相较于方形平台四点布置的方案,三角构型在同等外接圆尺寸下能够缩短支腿铰接点的分布跨度,整体结构更加紧凑,铰接支座的焊接或装配加工基准也更容易统一找正。每根驱动支腿采用套筒式伸缩结构,外层缸筒与内部伸缩杆之间预留合理的滑动配合间隙,既可以保证伸缩动作顺滑无卡滞,也能承受径向载荷带来的侧向分力;支腿两端的万向节采用十字轴式铰接结构,

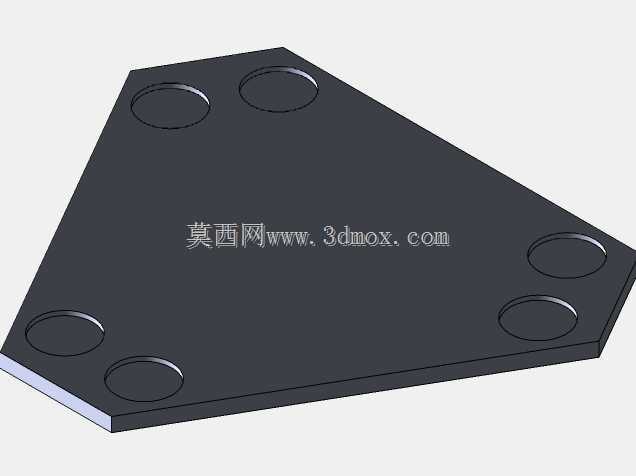

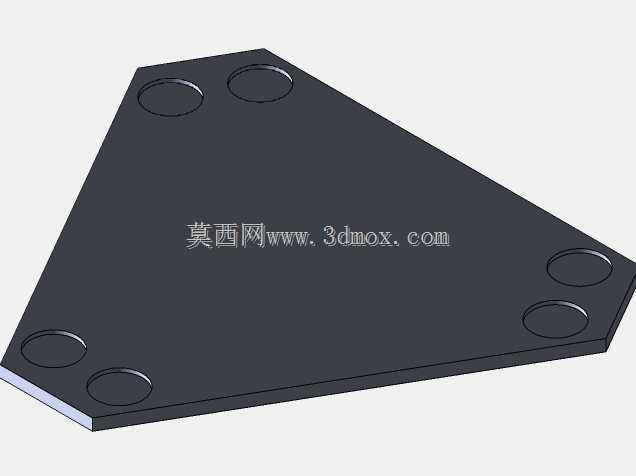

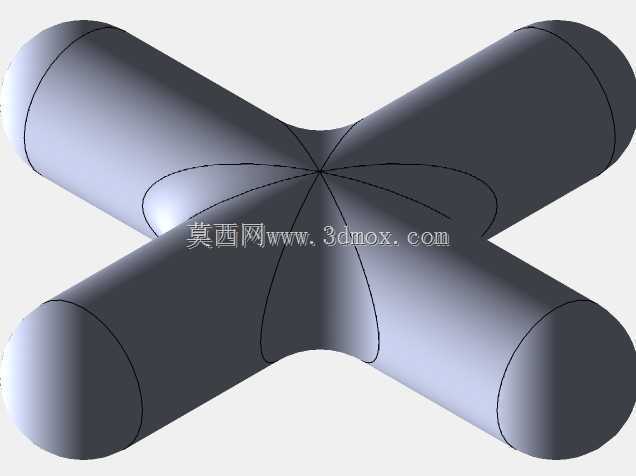

  十字轴的四个轴颈分别对接两个互相垂直的回转副,允许支腿在平台运动过程中自由调整空间角度,不会因为动平台位姿变化产生运动干涉。在整机尺寸与安装边界层面,固定基座的三角形底板为整机提供支撑基准,底板上的六个下铰接座按照120度周向均布规则定位,安装时需要保证基座底板整体水平度控制在合理公差范围内,若基座平面倾斜偏差过大,会导致六根支腿的初始行程不一致,后续运动解算时会出现位姿跟踪误差累积。动平台的三角台面用于安装模拟座舱、测试工件或工装夹具,台面预留的安装孔位需要和上部负载的安装接口匹配,设计阶段需要提前核算动平台的负载安装边界:上部负载的重心最好落在动平台中心区域,若重心偏心量过大,会导致对角支腿的受力差值拉大,

  长期运行时单侧铰接副磨损速度加快。支腿的行程范围直接决定平台的整体运动包络,俯仰与滚转角度、升降行程都和单根支腿的最大伸缩量、上下铰接点的基圆半径直接相关,设计时需要先明确目标姿态角与位移量程,再反推支腿行程与铰点分布半径,避免出现目标姿态下支腿走到行程极限、万向节转到转角死点的问题。建模过程中所有铰接配合位置都按照实际装配关系保留了运动副间隙,十字轴万向节的回转面、支腿套筒的配合面都做了同轴度约束,整体装配完成后可以直接在运动仿真环境下添加驱动函数,验证不同位姿下各支腿的伸缩量变化、万向节转角是否处于允许区间,也可以同步校核支腿之间、支腿与上下平台之间在极限姿态下是否存在碰撞干涉。平台的受力传递路径十分清晰:动平台承受的上部载荷通过六个上万向节均匀分配到六根支腿,支腿将轴向力传递到下万向节,最终全部载荷汇总到固定基座,整个结构没有多余的传力构件,刚性冗余度低,动态响应速度快,非常适合需要高频往复运动的模拟测试工况。
