电机定子绕组结构三维设计作品

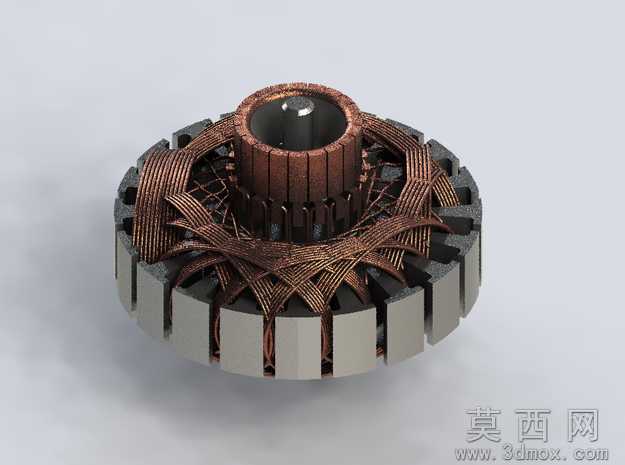

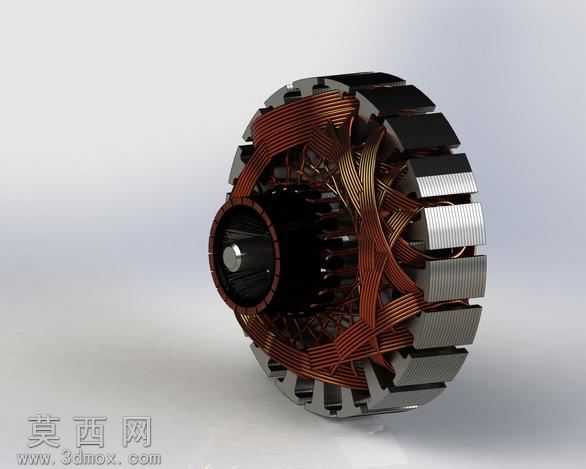

本作品为电机核心定子部件的三维建模成果，建模过程依托三维参数化设计软件完成，全程遵循电机电磁结构的实际生产尺寸规范，还原了定子总成的完整装配关系。建模阶段首先搭建定子铁芯的基础结构，通过参数化阵列特征完成环形分布的铁芯冲片叠压结构建模，精准还原每一块铁芯齿部的尺寸、倒角与排布间距，确保齿槽结构完全匹配绕组的嵌装空间。绕组部分采用扫掠建模方式，按照实际电机绕组的跨槽布线规则，逐根梳理漆包线的走线路径，还原绕组端部的编织交叉结构，精准呈现多股漆包线分层排布、跨槽连接的真实形态，每一段线圈的弯曲弧度、层叠间隙都参考实物绕组的工艺特征进行调整，避免出现布线穿模、结构错位的问题。材质渲染阶段针对不同部件匹配对应材质属性：定子铁芯部分赋予硅钢片叠压材质，还原金属哑光灰的质感，叠片边缘的细微层叠纹理通过凹凸贴图实现，呈现硅钢片叠压后的真实表面特征；绕组线圈部分赋予紫铜漆包线材质，调整材质的粗糙度与反射参数，还原漆包线外层绝缘漆的半光泽棕铜质感，同时通过材质色彩深浅区分不同层的绕组，清晰呈现绕组的分层布线逻辑；中心轴套部分赋予深棕色金属材质，还原轴套表面的机加工纹理与金属光泽。结构设计上完整还原定子的装配逻辑，铁芯齿部与绕组的嵌装配合、绕组端部的固定形态、中心轴套与铁芯的同轴定位关系都得到精准呈现，所有部件的配合间隙符合实际电机的装配公差要求，既保证结构展示的直观性，也可用于电机结构教学、绕组工艺演示场景。设计过程中优先保证结构的准确性，对绕组端部复杂的交叉走线进行了合理的结构优化，在不偏离真实绕组结构的前提下，减少冗余的建模特征，保证模型的可编辑性与展示流畅度，渲染阶段采用柔和的工作室光照环境，通过多角度补光凸显绕组的层叠结构与铁芯的轮廓细节，让整个定子部件的结构层次清晰可见，直观展现电机定子的内部构造与绕组排布规律。
