mecds-150伺服肘板配套伺服电机结构

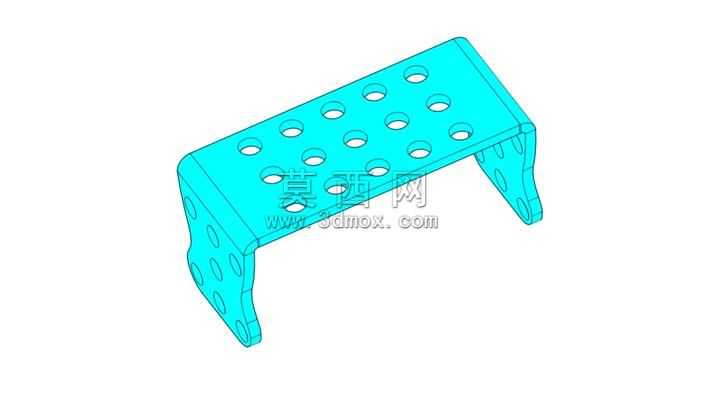

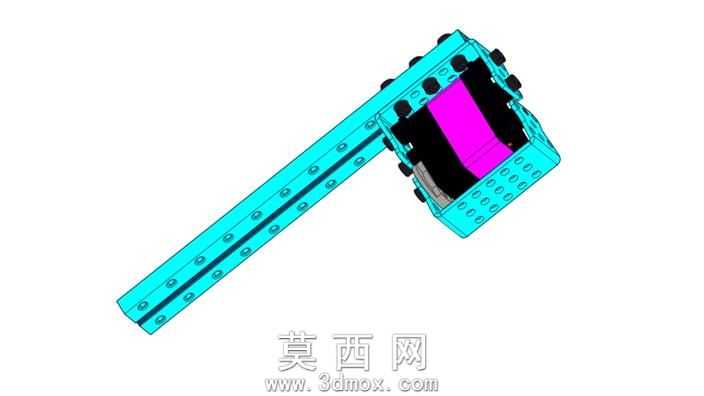

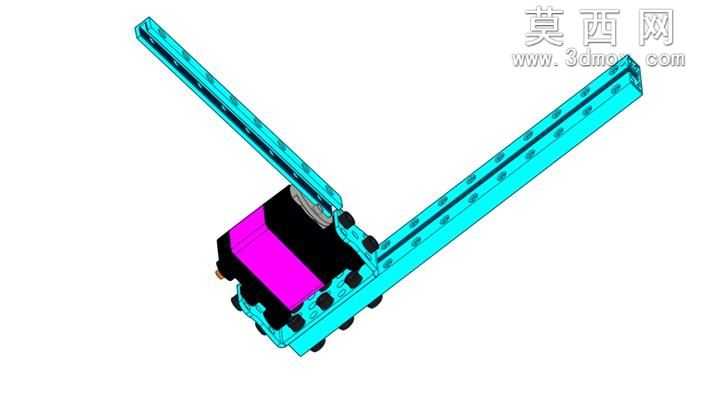

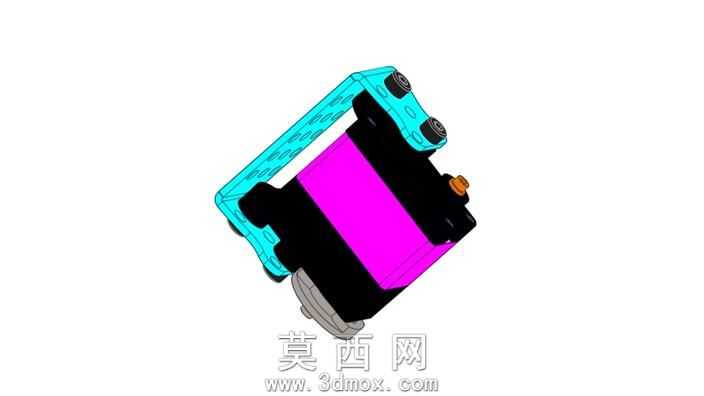

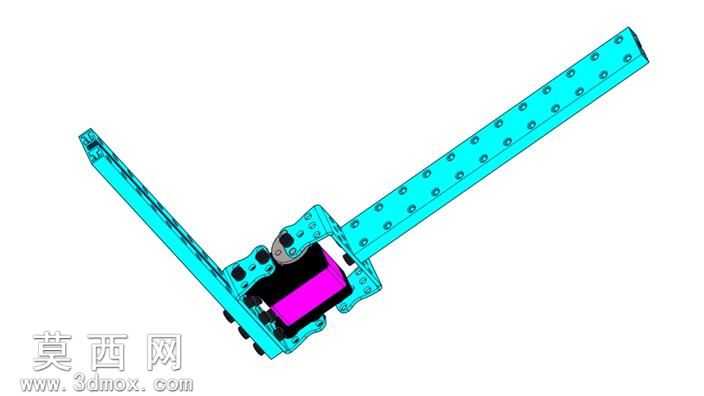

本作品为mecds-150伺服肘板与伺服电动机的配套装配三维模型，建模过程严格遵循伺服传动组件的实际装配尺寸规范，在三维建模环境中首先完成伺服电机本体的特征构建：针对电机定子外壳的柱面结构、端盖的安装定位孔、输出轴的轴径与键槽特征逐一进行参数化绘制，保证电机主体各部分的同轴度、安装面平面度符合实际工业零件的公差要求。随后完成配套伺服肘板的建模工作，肘板作为电机安装与传动衔接的关键构件，建模时重点还原其安装卡槽的卡位结构、与电机外壳贴合的定位面、表面阵列排布的散热孔位特征，同时对肘板侧边的卡扣结构、加强筋的厚度与走向进行精准复刻，确保肘板与电机装配时不存在结构干涉。材质渲染环节，针对电机主体的黑色工程塑料外壳赋予哑光磨砂材质，还原工业塑料件的表面质感；电机中部的磁环部分赋予亮面洋红色材质，清晰区分电机内部功能区段；伺服肘板部分赋予半透明青蓝色工程塑料材质，既可以直观展示肘板的整体外形，又能够透过半透明材质观察肘板与电机衔接处的装配关系，同时对金属输出轴部分赋予金属拉丝材质，还原金属构件的表面光泽与质感。结构设计上，该模型完整还原了伺服肘板与伺服电机的装配逻辑：肘板通过侧边卡扣与卡槽结构卡合在电机外壳的对应定位位置，肘板上的安装孔位与电机端盖的固定孔位一一对应，可直接用于模拟实际装配过程中的螺丝锁付工序，肘板表面的阵列孔位既承担散热功能，也可作为后续外接传动构件的安装定位基准。建模过程中对各零件的装配间隙进行了合理设置，既保证装配结构的紧凑性，也符合实际生产中零件装配的公差配合要求，整体模型可用于伺服传动机构的结构演示、安装流程模拟以及相关传动方案的设计验证工作，能够直观展现伺服肘板与伺服电机配合的结构特点与装配关系。
