MAD5010盘式无刷动力电机结构

　　该结构对应一款盘式布局的外转子无刷动力电机，整体采用短轴向长度、大外径的扁平形态，这类几何特征在多旋翼飞行器、小型垂直起降平台、轻量化电动推进装置中较为常见。与传统长筒形电机相比，大直径转子能够在较低转速下提供较大的输出扭矩，旋翼直驱场景中可以减少减速机构带来的重量、间隙和维护问题，使动力链路更加直接。

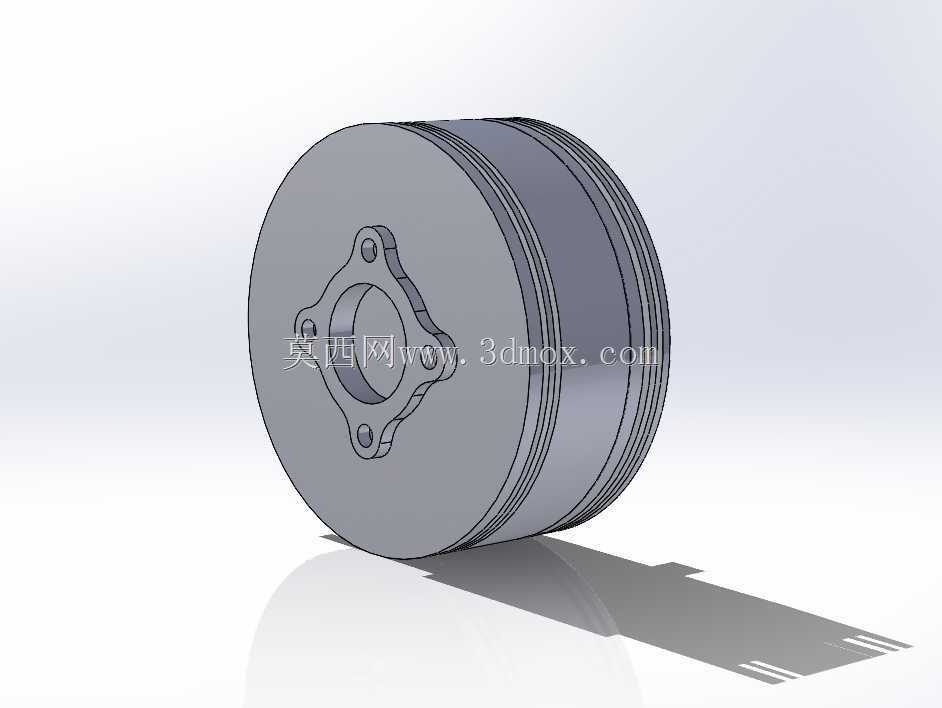

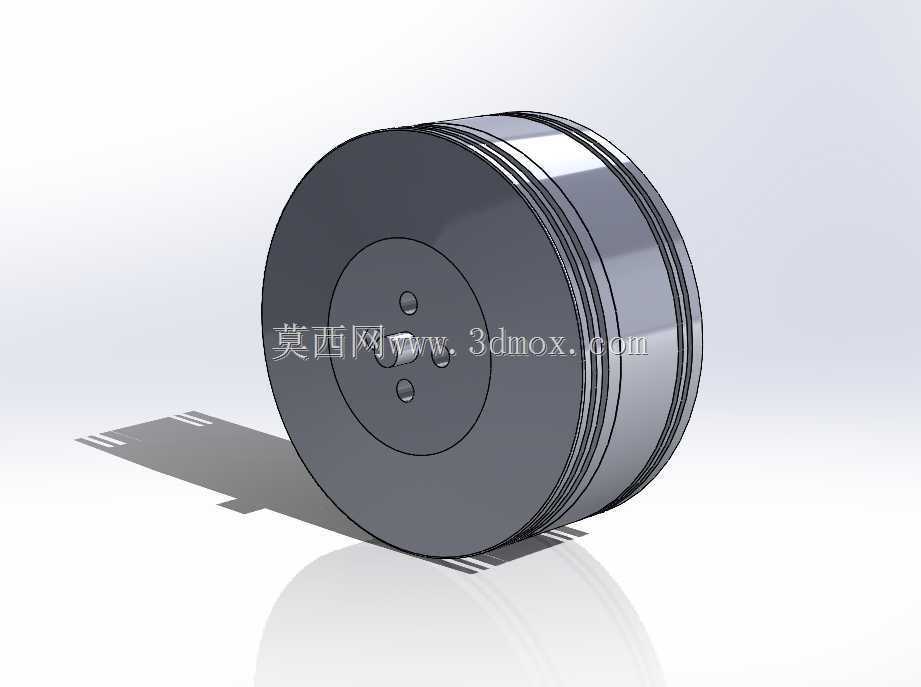

　　从外观结构看，电机主体由旋转外筒、中心固定轴座、端面安装孔位和多层环形配合面组成。外转子壳体承担磁钢承载、旋转防护和散热表面的作用，圆柱外壁设置有多道环槽，这些环槽既可以增强壳体的刚性，也能增加外表面积，在旋翼气流经过时改善热交换。端面可见的多个小孔用于转子端盖与旋转壳体之间的定位和紧固，保证高速旋转时两端结构的同轴度，避免因装配偏差带来的不平衡振动。

　　中心区域是电机的固定安装基准，端面上的孔位用于将定子总成连接到机臂或设备支架。实际装机时，安装面的平面度、孔位分度精度以及中心轴与安装面的垂直度都会影响旋翼旋转平面的稳定性。若安装基准存在偏斜，桨叶转动时会产生周期性交变载荷，不仅降低推力效率，还会把振动传递到飞控、相机或其他机载传感器上。因此在结构建模时，中心座、安装孔和转子外圆需要建立明确的同轴与垂直约束，便于后续检查装配干涉和运动边界。

　　这类电机的使用场景决定了设计必须兼顾重量、强度和散热。飞行器动力舱通常没有充裕的安装空间，电机外径虽然较大，但轴向厚度需要尽量压缩，以降低机臂端部的突出尺寸；同时，电机位于整机外侧，直接承受桨叶拉力、起降冲击和飞行中的气动载荷，外转子壳体不能只按薄壁装饰件处理。模型中较厚的端部圆角、连续的筒壁和环形加强轮廓，都体现了对旋转件刚度和抗变形能力的考虑。

　　定子绕组位于外转子内部，工作时产生的热量需要通过铁芯、支座和外壳向外传递。盘式电机的大端面有利于形成较短的热传导路径，外露圆柱面在螺旋桨下洗气流中还能获得持续冷却。结构设计上，外壳不宜形成完全封闭的热积聚区域，端盖与筒壁之间的配合既要保证磁钢和内部绕组得到防护，又要兼顾装配工艺和必要的空气流通。

　　从选型角度看，5010规格通常指向定子直径与高度相关的尺寸级别，适合中等载荷旋翼平台。工程师在布置整机时，需要同时核对电机外径、轴向厚度、安装孔分布、出线方向以及桨夹连接空间。电机外形虽然呈简单圆柱，但旋翼安装后会在轴向增加桨夹和桨叶厚度，旋转范围内还必须留出与机臂、折叠机构、起落架之间的安全间隙。若只关注静态装配而忽略桨叶旋转包络，后续很容易出现气动干涉或维护空间不足。

　　建模过程中，外转子可按旋转对称零件处理，先建立中心轴线，再通过回转轮廓生成主体，随后阵列端面螺钉孔和细部特征。内部定子、绕组、磁钢等区域在外观模型中虽未完全展开，但在工程设计时需要预留气隙半径、绕组端部高度和轴承位置。轴承与中心轴的配合决定了转子径向跳动，轴肩和卡簧位置则限制轴向窜动；这些细节直接影响电机高速运行时的噪声、寿命和振动水平。

　　该结构还适合作为动力系统集成教学和虚拟装配案例使用。通过三维模型可以直观检查外转子旋转包络、支架安装面、螺钉锁紧空间以及相邻零部件的避让关系；在轻量化设备开发中，也可以以此为基础评估电机与机臂、桨叶、电调布线之间的整体布局，使动力部件的尺寸边界在详细设计早期就得到明确。
