穿越机F90外转子无刷动力电机

　　这套三维数模还原的是FPV竞速穿越机平台上广泛使用的外转子无刷动力电机，对应2806定子规格、1500kV转速系数的长航时远航机型配置，整体结构围绕多旋翼飞行器的推力输出、桨叶安装、机架固定与散热减重展开，数模中转子外壳、定子铁芯、绕组槽位、中心输出轴、轴承配合段与安装基座均按实物装配关系搭建，孔位坐标、配合直径与整机重量边界均经过核对，可直接用于机架动力匹配、桨叶干涉检查与飞行动力布局校核。

　　从实际装机场景来看，这类电机主要挂载在五寸至七寸级别的远航穿越机、长航时航拍四旋翼以及轻量化载重无人机上，单轴搭配相应螺距的螺旋桨后，能够在3S至6S锂电供电区间内提供稳定拉力，满足巡航、爬升、机动翻滚与风扰修正等飞行工况。外转子结构的优势在于转子壳直接随桨旋转，转动惯量更大、低速扭矩输出更平顺，配合多槽极定子绕组，能够在较宽的油门区间内保持线性响应，这也是穿越机动力系统普遍采用外转子方案的核心原因。数模中可以清晰看到转子壳内壁与定子之间预留的均匀气隙，外壳周向开出的通槽既作为绕组散热风道，又能在高速旋转时带动气流冲刷定子线圈，降低持续大油门下的绕组温升。

　　结构设计上，中心输出轴采用高强度合金钢细长轴形式，轴端加工出整段外螺纹，用于直接锁紧螺旋桨桨帽，螺纹段下方的光轴段穿过转子上端盖与上下两颗滚珠轴承内圈，轴承则压装在定子中心的铝制基座内，形成双支点支撑，保证高速旋转时的轴系径向跳动控制在极小范围内。定子基座下方延伸出圆形安装法兰，法兰端面上均布三个安装孔，孔位间距符合主流穿越机机臂的标准安装孔距，装机时只需用三颗M3螺丝从机臂背面穿过即可将电机牢牢固定，安装基准面与轴系垂直度在建模时已按装配公差约束，避免装机后出现桨面偏摆带来的振动。

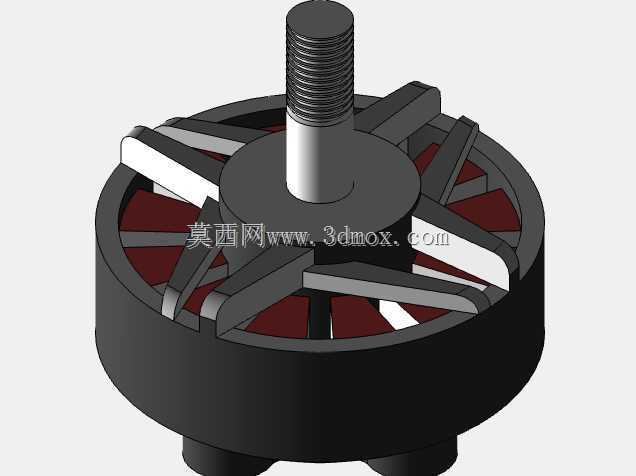

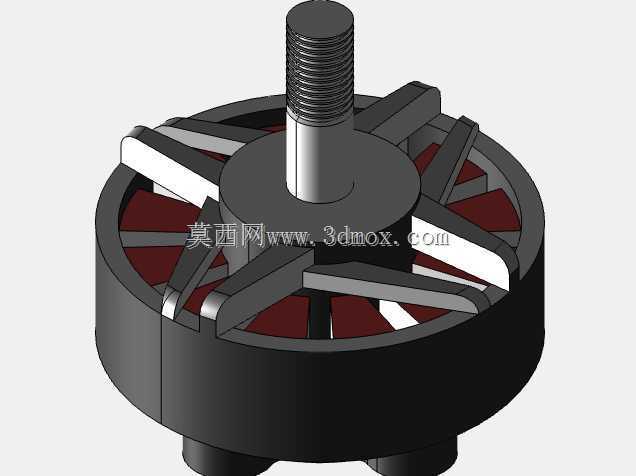

　　数模的绕组部分以暗红色实体填充定子槽区域，直观呈现出多槽定子的线圈排布形态，转子壳外周的加强筋与镂空槽一体化成型，既承担旋转时的离心力载荷，又最大限度削去多余铝材重量，符合航空动力部件“克克计较”的减重思路。输出轴顶部螺纹段的长度经过匹配，能够兼容常用的自锁桨帽，在桨叶压紧后不会出现螺纹啮合不足或顶死桨帽的问题；轴肩位置预留的桨叶贴合面平面度较高，可保证两片桨叶夹持后动平衡基准统一。

　　在选型与装配校核层面，这套数模可以直接导入整机装配环境，核对电机外径与机臂宽度的匹配关系，检查电机总高度是否会在桨叶折叠或机身着陆时与上层飞控、电池舱发生干涉；同时转子外壳的最大外圆尺寸决定了桨叶根部的避让空间，安装法兰的厚度则关系到机臂开孔深度与螺丝有效啮合长度。对于刚接触动力系统建模的结构工程师而言，该数模完整呈现了外转子无刷电机从定子固定、轴承支撑、转子回转到桨叶输出的整条装配链，各配合面的尺寸关系、安装孔位的边界坐标都可直接作为机架设计的输入依据，在做动力舱布局、振动隔离设计与散热风道规划时，都能提供贴近实装的三维参照。
