涡轮机辐射式半开叶轮结构设计

　　该转子部件属于流体输送与能量转换设备中的核心做功元件，常见于小型涡轮膨胀机、离心式通风机、涡轮冷却装置以及部分实验级气动设备中。叶轮在整机中承担能量传递任务：旋转时叶片对工质做功，使气体或其他流体获得压力能与动能，或者在膨胀工况下将流体能量转化为轴端机械能。与常规闭式叶轮相比，该结构取消了轮盖，采用单侧轮盘承载叶片，形成半开式流道，这种处理在含微小颗粒、易结垢或需要频繁清理的工况中更有实际意义，检修时可直接接触流道表面，流道内也不存在轮盖与叶片连接焊缝带来的应力集中区域。

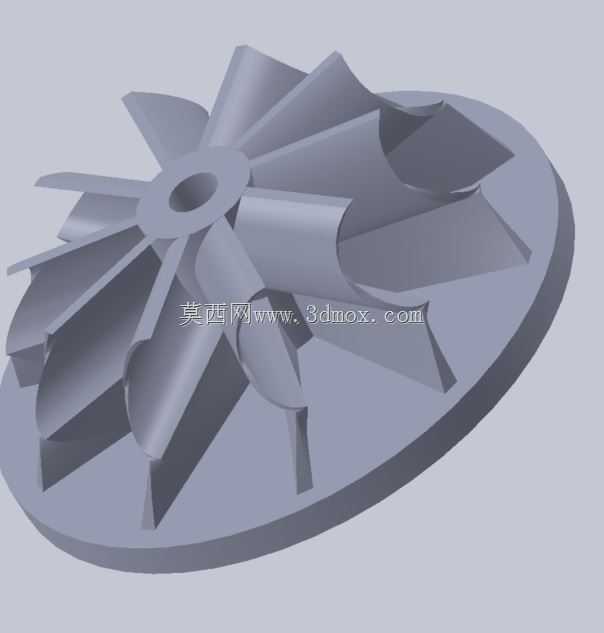

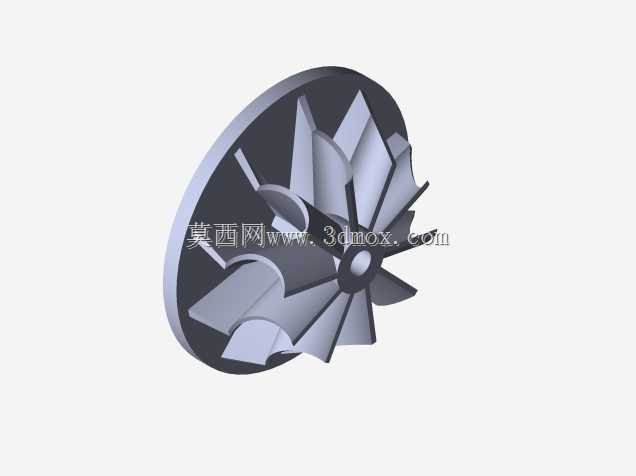

　　从结构布局看，叶片围绕中心轮毂呈辐射状分布，叶型并非简单直板，而是带有空间扭转和弯曲特征。叶片进口区域相对低矮，沿径向向外延伸过程中叶高逐渐增加，出口段形成较宽的通流截面，以适应流体在离心力场中半径增大、比容变化后的通流需求。叶片前缘和后缘均做了形态过渡，避免尖锐棱边造成局部流动分离；叶片与轮盘交接处保留圆角过渡，可降低旋转状态下的根部弯曲应力。轮盘中心设置同轴安装孔，用于与主轴配合，孔周区域材料厚度明显大于外缘盘体，符合转子高速旋转时中心应力较高的受力特点。

　　设计思路上，辐射式半部分叶片布局兼顾了加工可达性与气动性能。半开式叶轮的叶顶与壳体之间需要保留微小间隙，间隙泄漏会使效率略低于闭式叶轮，但它换来的是结构简化、重量降低和制造难度下降。对于小尺寸涡轮或风机，采用整体铣削、铸造或增材制造均可实现该类结构；若使用五轴加工，叶片曲面可一次成型，轮盘背面则可根据平衡需要设置去重区域。叶片数量选取需要在叶片载荷、摩擦损失和流道堵塞之间平衡：叶片过少会使单叶负荷增大，流道内速度分布不均；叶片过多则增加壁面摩擦面积，并减小喉口通流宽度。该模型中多叶片辐射布置有利于缩短流体在叶道内的转向路径，使出口气流方向更接近径向，便于与后续无叶扩压器或蜗壳进口匹配。

　　安装边界方面，叶轮以中心孔与轴形成定心配合，端面依靠轴肩或锁紧件实现轴向固定，周向可通过键、花键或压紧摩擦传递扭矩。设计时需要控制轮盘背面与机座、密封件之间的轴向间隙，防止热膨胀后发生擦碰；叶片顶部与壳体蜗室内壁的径向间隙应按工况温度、材料线膨胀系数和轴承跳动量综合确定。轮盘外圆构成转子的最大旋转轮廓，选型时必须确认壳体内部容纳半径，外缘与静止部件之间还需保留安全距离。中心孔直径、轮毂长度和端面贴合面积决定了轴系连接刚度，若悬臂安装，还需校核叶轮重心相对轴承支点的位置，避免过大悬臂量引起振动。

　　工程应用中，这类叶轮不仅要满足气动外形要求，还要关注转子动力学与强度问题。轮盘在高速旋转时受离心载荷作用，中心孔附近切向应力较大，叶片根部则同时承受离心拉伸和流体脉动引起的弯曲载荷，因此圆角、壁厚和材料选择都不能只按外观造型处理。流道表面应保持连续顺滑，局部凹陷或台阶容易诱发涡流，使噪声和振动增大。对于热态工况，轮盘两侧温差还会引起热应力，结构上宜使壁厚过渡平缓，避免厚大轮毂与薄叶片连接处急剧变化。整体来看，该模型适合用于涡轮机械叶轮方案比对、半开式转子结构教学、叶道曲面建模练习以及小型流体设备前期布局验证。
