火箭俱乐部石墨喷管锥段结构设计

　　这套石墨喷管锥段结构，面向小型业余火箭试验、高校火箭俱乐部地面热试车以及小型固体推进系统推力室末端的排气导流场景，核心作用是承接燃烧室输出的高温高压燃气，通过收敛-扩张型面完成燃气膨胀加速，将推进剂燃烧产生的热能转化为定向喷出的动能，最终为箭体提供稳定轴向推力。石墨材质本身具备优异的耐高温、抗热震以及低线膨胀特性，在小型固体火箭短时间工作的工况下，不需要额外布置复杂的再生冷却通道，就能承受燃气侧数千摄氏度的冲刷，非常适合俱乐部级试验件低成本、快迭代的使用需求。

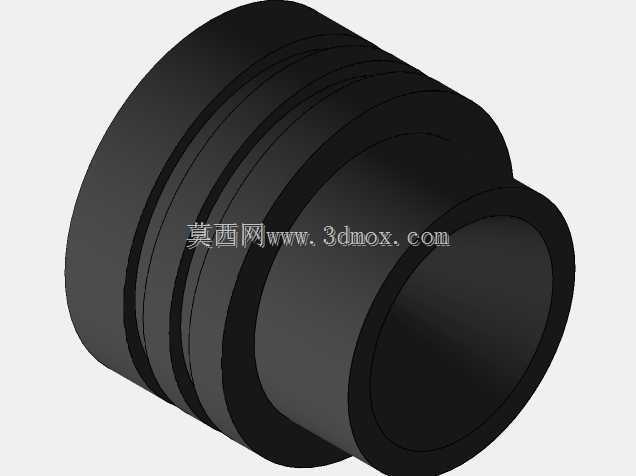

　　从结构布局来看，零件整体为同轴回转体，外侧分段加工有多道环形凹槽与台阶端面，这些特征并非装饰结构：靠近大直径端的外圆台阶用于和推力室壳体的内孔止口配合，装配时直接沿轴向推入燃烧室壳体末端的定位腔，台阶端面贴合壳体限位面，确定喷管在推力室内的轴向位置，避免点火承压时喷管被燃气向后推出；外圆上的多道环槽一方面可以填充耐高温密封填料，阻断高温燃气沿喷管外壁与壳体内壁之间的间隙窜漏，另一方面环槽形成的非连续接触面，能大幅降低石墨件与金属壳体之间的接触传热速率，减少壳体局部过热的风险，同时环槽还能容纳石墨件受热膨胀产生的微小变形量，避免石墨硬脆材料因热膨胀受约束出现局部崩裂。

　　喷管的内型面按照收敛段、喉部、扩张段三段平滑过渡设计，收敛段从燃烧室侧的大内径逐步收窄至喉部最小通径，这段型面的收敛角度控制在合理区间，引导燃烧室来流均匀加速，避免型面折角引发气流分离；喉部是整个喷管通流面积最小的位置，燃气在此处达到声速，也是热流密度最高、烧蚀最集中的区域，建模时特意保留了喉部区域的壁厚余量，外圆对应位置做了局部加厚，抵消试车过程中喉部烧蚀扩径带来的型面偏移；扩张段从喉部向后逐步扩大内径，扩张角按照小推力火箭的常用经验区间选取，保证声速燃气在扩张段内继续膨胀加速至超声速，同时避免扩张角过大导致气流贴壁性变差、出现推力损失。

　　安装边界方面，零件两端均为开放通孔，大端朝向燃烧室侧，小端朝向外界大气，外圆所有配合面均为同轴回转面，不需要额外的周向定位特征，装配时仅需保证轴向压紧即可，外围配套的压紧端盖通过螺栓固定在推力室壳体末端，将喷管的大端台阶压紧在壳体内部的限位台阶上，压紧力不需要过大，仅需克服点火瞬间的轴向燃气推力即可，防止过大压紧应力压裂脆性石墨材料。建模过程中所有回转特征均通过旋转命令生成，环槽根部预留了微小圆角，避免应力集中，内流道型面全程保持曲率连续，没有突兀的台阶或折角，既符合数控车削的加工工艺要求，也能保证后续流体仿真时网格划分的质量，试验人员可以直接在该模型基础上调整喉部直径、扩张比参数，匹配不同推进剂装药量、不同工作压强的试验发动机需求，也可以在外环槽位置适配不同直径的壳体密封结构，快速衍生出适配不同试验台架的喷管变体。
