航空涡扇发动机进气端宽弦风扇叶片组件

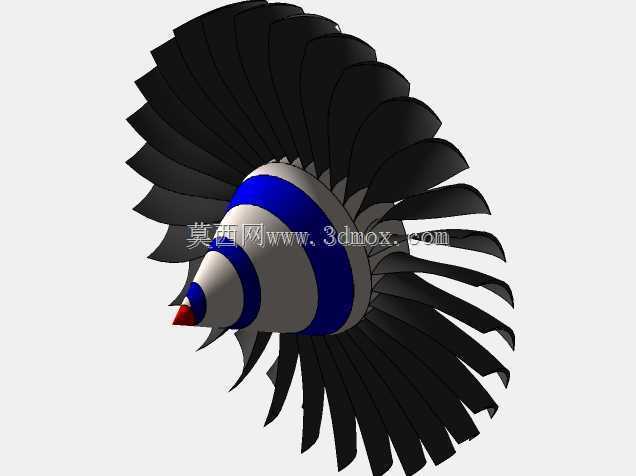

　　这套三维结构呈现的是大涵道比涡扇发动机最前端的宽弦掠形风扇转子总成，也就是整机进气路径上第一级做功部件，工程现场常直接称其为风扇级。做航发结构设计或者动力系统选型的工程师都清楚，这一级部件的气动效率直接决定整台发动机的推力水平、巡航油耗以及外涵道气流品质，是涡扇设计里权重最高的核心模块之一。

　　从实际装机场景来看，这类风扇组件主要配装在干线民航客机、大型军用运输机以及部分支线喷气动力平台上，布置在发动机短舱最靠前的位置：外界大气首先经过短舱进气唇口整流，随即抵达这排旋转叶片，叶片高速转动时对来流做功，将入射空气拆分两股——占总流量七成以上的气流沿外涵道直接向后喷出，提供整机八成左右的巡航推力；剩余少部分气流顺着轮毂流道向后汇入核心压气机，依次经过增压级、高压压气机压缩后进入燃烧室参与燃烧循环。图中呈现的整圈周向阵列叶片，正是完成这股气流分流与初步加压的核心载体。

　　结构设计层面，这套转子采用了当前主流民用航发广泛使用的宽弦掠形叶片方案，没有沿用早期窄弦叶片带凸肩的防振结构：单个叶片的弦长远大于传统窄弦设计，叶身沿展向做了复合掠形修型，叶尖位置带后掠特征，这种处理能大幅降低跨音速工况下叶尖激波的强度，减少激波带来的气动损失，同时宽弦构型本身的抗外物冲击能力更强，遇到跑道碎石、鸟类撞击时，叶片的剩余强度裕度更高，适航认证里的鸟吞试验通过率也更有保障。叶片根部采用燕尾型榫头结构，装配时沿轮盘周向的榫槽滑入锁定，不需要额外的螺栓紧固件，靠榫头配合面的离心自锁效应传递巨大的离心载荷，单台工作状态下整片叶片承受的离心拉力可以达到数十吨级，榫头接触面的型线精度、表面粗糙度都有极高的加工要求。

　　从流道匹配的设计思路来看，轮毂段采用了多级变直径的锥筒造型，图中蓝白相间的分段环带实际对应轮毂流道的不同轴向区段：靠近进气尖点的位置轮毂直径最小，顺着气流向后的方向轮毂直径逐步抬升，和机匣内壁的收敛流道配合，让气流在流经叶片通道的过程中平稳完成减速扩压，避免流道截面突变引发的气流分离。轮毂最前端的红色整流尖锥并非装饰件，它的作用是把进气正中央的来流平滑向四周的叶片通道导流，消除轮毂中心的滞流死区，尖锥的半锥角经过多轮CFD仿真迭代，角度过大会导致中心区气流过早分离，角度过小则会拉长转子轴向长度，额外增加整机重量。

　　安装边界与尺寸约束方面，这类风扇转子的外径直接决定发动机短舱的最大直径，以常见的150座级干线客机配装的涡扇发动机为例，该风扇级的直径通常在1.5米到2米区间，整圈均布20到30片叶片，图中呈现的叶片数量恰好落在这个常规区间内。装配时整个风扇转子支撑在1号轴承位置，前端配合进气锥、整流罩，后端对接增压级转子，径向叶尖和风扇机匣之间预留有0.5到1毫米级的运转间隙，间隙过大会导致叶尖漏气、效率下跌，间隙过小则会在工况变化、叶片热伸长或者转子挠曲时发生叶尖刮蹭机匣的故障，很多型号会在机匣内壁涂覆可磨耗封严涂层，允许叶片轻微刮蹭涂层而不损伤叶身，以此把运转间隙控制到最小。

　　工程建模过程中，这类组件的建模难点集中在叶片型面部分：叶身是沿展向连续变化的自由曲面，从根部到尖部的翼型厚度、弯掠角度、安装角都在渐变，无法通过规则拉伸旋转特征生成，需要先导入各截面的叶型坐标点，通过多截面曲面拟合完成叶身造型，再对前缘、后缘做小圆角过渡，避免尖锐棱边导致的应力集中。轮盘和轮毂部分则采用回转体特征建模，周向阵列叶片时需要严格保证每片叶片的角向分度误差，阵列完成后要做整体动平衡校验的前置校核，确保转子质心落在回转轴线上，避免高速运转时产生过大的振动载荷。实际航线维护中，这套风扇组件也是日常探伤检查的重点，每次定检都会对叶片表面、榫头配合面做荧光渗透检测，排查微小裂纹，一旦发现叶片存在超标损伤就需要整体更换，避免高周疲劳引发断叶事故。
