罐式卫星载荷CANSAT筒体承载组件

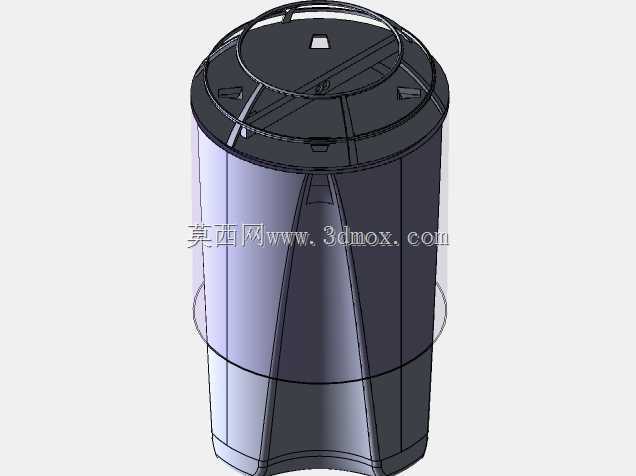

　　这套筒体式承载结构面向近地探空火箭搭载的CANSAT微型实验载荷开发，整体采用同轴圆柱分段构型，适配标准探空火箭的内径搭载边界，从入轨抛撒、自由下落、伞降稳降到落地回收全流程承担载荷防护、器件容纳与姿态约束作用。现场做搭载方案匹配时，首先要卡准的就是火箭载荷舱的内径限制：该组件外圆轮廓全程做等径设计，外壁预留均匀的装配间隙，外层不突出任何突兀接头，推入载荷舱时不会出现卡滞，周向布置的多道纵向加强筋沿着筒身轴向贯通，既把筒壁的薄壁厚度压到最低来控制整体重量，又能承受发射阶段沿轴向传递的过载冲击，不会在筒身表面出现鼓曲变形。

　　筒身采用上下两段套接的分层布局，下段为主容纳舱，内部空间完整连续，可依次叠放飞控板、电池组、数据采集模块、通信天线与实验传感器，分段处的止口台阶做了轴向定位，套接后周向不会出现相对转动，不需要额外打胶就能保证舱段同轴度；上段为伞舱与端盖集成结构，端盖表面预留了多个嵌入式定位槽与伞绳挂点，降落伞折叠后完全收纳在伞舱空腔内，抛撒启动后端盖可按预设路径脱开，伞绳从挂点顺畅拉出，不会和筒身凸起部件发生缠绕。端盖顶面的小方形开孔为气压传感器的通气窗口，开孔边缘做翻边强化，既保证外界大气能够直接接触传感器获取精准高度数据，又避免开孔位置在高速气流下出现应力撕裂。

　　从结构受力逻辑来看，发射段的轴向过载会顺着纵向加强筋直接传递到下端对接面，筒壁本身几乎不承担集中压载，因此即便选用较轻的薄壁板材成型，整体抗压稳定性也能满足探空发射的过载要求；自由下落阶段筒身的圆柱外形天然具备轴对称气动特性，不会因为外形不对称产生持续滚转，搭配伞舱弹出后的减速伞，下落姿态能够快速收敛到竖直状态，避免内置传感器因为姿态翻滚采集到无效数据。筒身中部的环形凸台一方面作为两段舱体套接后的轴向限位结构，另一方面也可作为外置绑带的固定位，当需要额外搭载温湿度采样探头、小型航拍相机或者辐射检测模块时，可直接用卡箍绕凸台固定，不需要在筒壁额外打孔破坏密封性能。

　　建模过程中所有配合面都保留了工程实际需要的装配公差：筒身内壁的安装筋位预留了电路板安装的螺柱孔位，孔位间距按照通用微型飞控板的安装孔标准排布，工程师拿到模型后可直接在对应位置加装铜螺柱，不需要重新在曲面上定位打孔；端盖和伞舱的配合边做了小角度拔模斜度，若采用3D打印一体成型或者薄板卷制焊接，都能顺利脱模、不会出现成型卡模。周向分布的多个侧向缺口并非减重造型，而是对应不同功能的外置接口：其中几处缺口为通信天线的引出槽，天线可从舱内顺着缺口伸出，避免金属筒身屏蔽无线信号；另外几处小缺口为地面检测时的调试接口对位槽，地面联调时不需要拆开整个端盖，就能通过缺口外接调试串口读取参数。

　　落地冲击阶段，筒体的圆柱曲面可将侧向冲击力均匀分散到筒壁，纵向加强筋同时充当内部的吸能支撑结构，即便落地时出现一定角度的倾斜，舱内的电池与电路板也不会直接撞击地面；上下两段的套接止口在冲击下不会自动脱开，回收后只需拧开侧边的固定螺钉即可拆开舱体取出实验数据。整个结构没有复杂的异形曲面，所有特征均为回转体加拉伸切除成型，加工适配性极强，既可以用PLA或者尼龙材料3D打印快速迭代原型，也可以采用铝合金薄板卷制、碳纤维缠绕成型做正式飞行件，不同工艺下的外形基准完全统一，不需要重新调整搭载边界。在教学探空、大气参数原位采集、微型航天载荷验证这类场景中，该结构把载荷容纳、伞降收纳、发射防护、接口扩展几个核心需求整合在极简的圆柱构型里，没有多余的冗余结构，重量控制与结构刚度的平衡经过多轮落地冲击与风场投放验证，能够适配大多数业余探空火箭与高校微型载荷实验的搭载要求。
