数控机床T型槽锁紧梯形螺母结构

　　该T型槽锁紧螺母是面向数控机床工作台装夹场景开发的嵌入式紧固元件，核心作用是在机床T型槽内完成夹具、工件、工装板的侧向锁紧与定位，替代传统外露螺栓头无法沉入槽体的装夹方案，解决数控加工过程中工装固定点干涉、锁紧力不足、槽内对位困难的实际问题。

　　从实际产线使用场景来看，这类螺母广泛适配立式加工中心、数控铣床、卧式镗床的工作台T型槽，也可用于柔性焊接工装平台、模块化检测工作台的槽内紧固工位。常规装夹作业中，操作人员先将螺母整体从T型槽的端口滑入槽腔，旋转90度后螺母两侧的阶梯凸缘即可卡在T型槽的下部宽腔台阶上，上方露出的螺纹孔与压紧螺栓、压板配合，拧紧螺栓时螺母凸缘牢牢贴合T型槽的下支承面，不会随螺栓转动发生跟转，也不会从槽口向上脱出，整套装夹过程无需在工作台额外钻孔攻丝，完全保留机床工作台原有槽体结构，避免对机床基准面造成二次加工损伤。

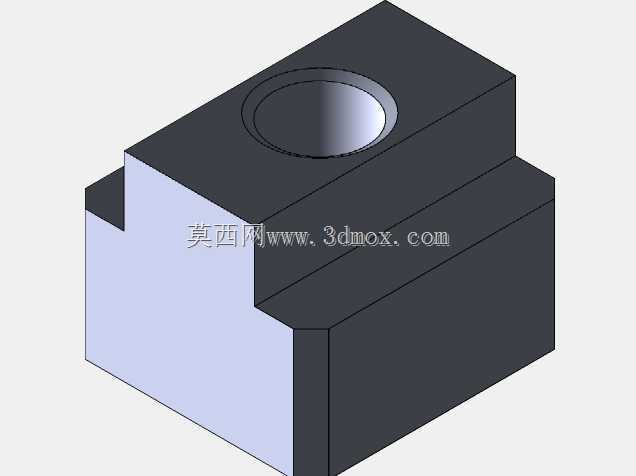

　　结构设计层面，该螺母采用阶梯式方块本体造型，而非普通六角螺母外形：本体下半部分的宽度尺寸与T型槽下部宽腔的滑动间隙匹配，保证螺母可以沿槽体顺畅滑动调整位置；上半部分的宽度收窄，与T型槽上部窄槽的宽度形成小间隙配合，既可以防止螺母在槽内发生周向转动，又能避免滑动过程中出现卡滞。本体顶部居中加工同轴螺纹通孔，螺纹孔入口处做沉孔倒角处理，一方面引导螺栓快速对中拧入，减少斜拧导致的螺纹乱牙风险，另一方面可以容纳螺栓端部的倒角，保证螺栓拧紧后端面完全贴合压板支承面，不会出现局部点接触导致的压紧力偏移。螺母本体的两个侧向台阶面经过平面度管控，装配后与T型槽的支承台阶面完全贴合，拧紧螺栓时载荷均匀分布在整个接触面上，不会出现局部应力集中压伤机床槽体的情况。

　　外形与安装边界方面，该螺母的整体高度严格匹配标准T型槽的内腔深度，装入槽体后螺母顶面略低于工作台表面，不会突出基准面干涉工件放置；本体的棱边全部做小倒角处理，滑动过程中不会刮伤T型槽的内壁镀层，长期反复拆装也不会在槽内留下划痕。螺纹规格适配对应吨位机床的常用压紧螺栓，螺纹轴线与螺母底面的垂直度控制在装配公差范围内，螺栓拧紧后不会产生侧向分力导致工装偏移。针对数控机床切削过程中存在的振动工况，螺母本体的刚性经过校核，在额定锁紧扭矩下不会发生本体变形、螺纹滑牙的问题，即便在大余量铣削、重切削的高频振动环境下，锁紧位置也不会出现松动移位。

　　建模过程中需要重点管控几处配合尺寸：一是螺母上下两段的宽度差，必须和对应规格T型槽的上下槽宽公差匹配，间隙过大会导致螺母在槽内晃动、锁紧定位精度下降，间隙过小则会出现滑动卡涩、无法顺畅调整装夹位置的问题；二是螺纹孔的同轴度，若螺纹孔相对本体中心偏移，拧紧后螺母单侧凸缘受力过载，长期使用会出现凸缘断裂的失效风险；三是各台阶面的平行度与平面度，直接决定锁紧时的受力均匀性。这类螺母还可根据不同槽宽规格衍生多尺寸系列，覆盖从小型钻攻中心到大型龙门铣床的全系列工作台装夹需求，也可配套在模块化组合夹具的槽型基座中使用，作为可任意调整位置的内藏式紧固基点，大幅提升工装换装的灵活性。
