网纹滚花手拧紧固螺钉结构设计

　　这款滚花螺钉的结构方案，主要面向需要频繁手动拆装、又不希望额外携带扳手的装配场景。在电力变压器周边的端子罩、检修盖板、小型接线盒以及实验工装板上，这类零件很常见：操作人员在巡检或维护时，往往戴着手套，空间也比较局促，用普通外六角螺栓需要找对应规格的扳手，用一字槽或十字槽螺钉又容易出现槽口打滑、批头脱出的问题。把头部做成大直径的网纹滚花圆柱，手指捏住后靠滚花纹路产生摩擦，就能直接旋入或松开，维护效率明显提升。

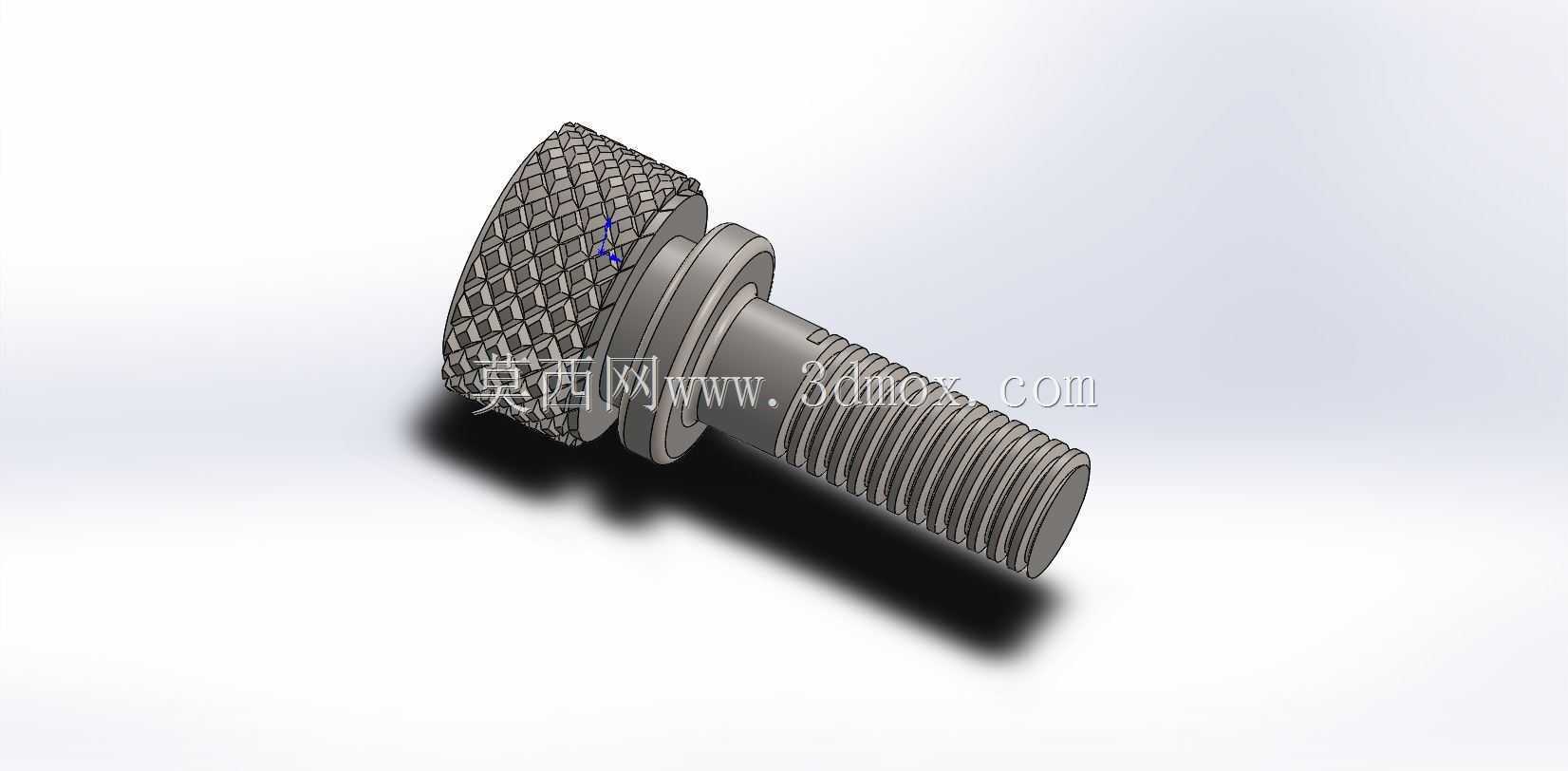

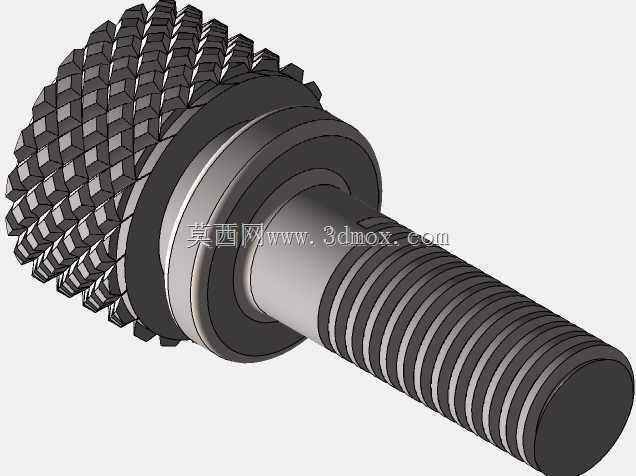

　　从外形上看，零件分为三段功能区域。最左端是直径最大的滚花头，圆柱外圆加工成交叉网纹，纹路凸起均匀，既增加周向摩擦力，也让手指在轴向按压时不容易滑脱。滚花头右端有一圈直径略小的光滑轴肩，轴肩端面作为压紧面，贴合被连接件表面；这一段的作用是把拧紧力集中在端面上，避免滚花纹路直接压伤面板，同时控制螺钉旋入后的最终位置。轴肩向右过渡到螺纹杆身，杆部加工连续外螺纹，末端保持平直，没有尖锐导向锥，适合在预制螺纹孔或配合螺母的通孔结构中使用。

　　建模时需要先把各段直径关系理清。滚花头直径明显大于螺纹公称直径，这样手捏时力臂更长，手动旋紧能够获得足够的预紧力；但头部也不能无限制放大，否则会占用面板表面空间，甚至与相邻元器件干涉。轴肩直径介于头部和螺纹之间，形成台阶面，装配时该台阶面压在被固定件上，相当于一个集成的小法兰面。螺纹段长度要根据被连接件总厚度确定：穿过薄板后，螺纹应与基体螺纹孔有效啮合足够圈数，或在另一侧露出适当长度以装配螺母；若啮合过短，受振动后容易松脱，若露出过长，则可能顶到内部线路或相邻结构。

　　滚花部分的建模重点在于纹路的表达。网纹滚花通常由两组方向相反的螺旋纹路交叉形成，视觉上呈现菱形颗粒。三维结构中可以通过螺旋线配合小截面扫掠，再阵列或镜像得到均匀纹理；纹路深度不宜过深，过深会在头部表面形成尖锐缺口，热处理或电镀时应力集中明显，也会割伤操作人员；纹路过浅则摩擦力不足，沾油后容易打滑。实际制图时，除了展示纹理效果，还应在工程图中标注滚花前直径、滚花后直径、节距和滚花类型，方便车削或滚压加工控制尺寸。

　　头部与轴肩之间、轴肩与螺纹杆身之间都设置了小圆角过渡。螺纹根部本身存在应力集中，若台阶处再做成清角尖角，螺钉在反复拧紧和振动载荷下容易从截面突变位置断裂。圆角半径虽然不大，但能显著降低应力峰值；压紧端面则要保持平整，与螺杆轴线垂直，否则夹紧时会出现局部点接触，面板受力不均，长期振动后还可能产生松动。

　　安装边界方面，需要在面板上预留与螺钉轴线垂直的贴合面。滚花头外径较大，布置多个螺钉时，相邻头部之间要留出手指伸入的间隙，不能只按螺纹小径计算孔距。若用于变压器外壳或接线罩，螺钉周围还应避开线束、端子排和散热筋；手拧操作时手指会围绕头部占据一定空间，过于贴近侧壁会导致无法发力。螺纹孔端面对应轴肩压紧区域，应避免喷涂过厚漆层或残留焊渣，否则实际夹紧厚度变化，容易出现假拧紧。

　　这类螺钉并不适合传递很大的机械载荷，它的优势在于免工具快速装拆。当设备需要经常打开检查、调整内部接线或更换小型模块时，滚花头可以把松开、取下、复位、旋紧几个动作连续完成，减少工具清点和掉落风险。若用于振动较强的部位，则应配合弹垫、止动垫片或在螺纹处采用防松处理，因为手拧螺钉的预紧力通常低于扳手紧固螺栓，单纯靠端面摩擦在持续振动下可能缓慢回松。

　　从加工工艺看，该零件适合采用棒料车削成型：先车出头部、轴肩和螺纹外圆，再车削螺纹，最后在头部外圆滚压网纹。滚花时材料表面会产生塑性流动，外径略有增大，因此前工序直径要预留变化量；头部端面可做轻微倒角，去除毛刺并便于手指按压。螺纹杆端也应倒角，去除螺纹起始牙的飞边，使旋入螺纹孔时更容易对中。

　　整体结构没有复杂曲面，核心在于直径台阶、压紧面、螺纹长度和滚花参数之间的协调。设计时既要让手部操作有足够摩擦和力臂，又要控制头部外形对装配空间的侵占；既要保证螺纹连接强度，又要避免台阶处应力集中。把这些边界在三维模型中完整表达出来，后续做面板布置、维护性校核和加工出图时，就能直接检查螺钉与周围零件的间隙、压紧位置以及手动操作空间，减少样机装配阶段才发现干涉或无法施力的问题。
