宽体民航客机整机气动外形结构数模

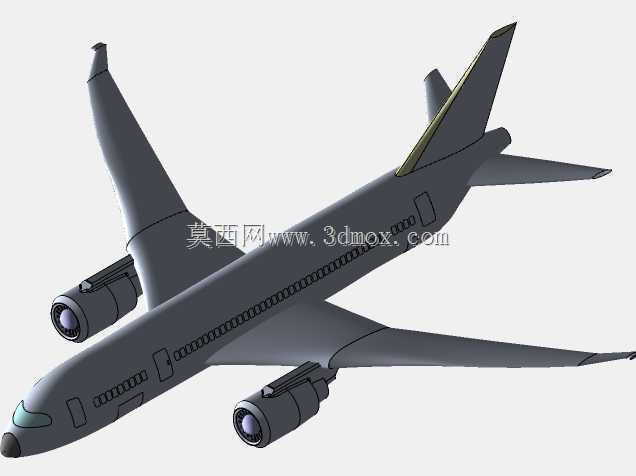

　　这套航空整机数模围绕双发宽体民用客机的全机气动外形搭建，覆盖从机头雷达罩、增压客舱段、机翼盒段、翼下吊挂动力短舱、十字交叉尾翼到机尾APU舱的完整外轮廓，可直接用于航空科普展陈、飞机构型教学、地面保障设备适配校核、机场地勤流程仿真以及航空类影视内容的三维素材制作。数模还原了干线客机下单翼、翼下吊装大涵道比涡扇发动机、常规后掠垂尾加低置平尾的经典布局，机身截面采用宽体客舱常用的双圆弧增压剖面，沿航向连续顺滑过渡，机头风挡区域预留了多块驾驶舱玻璃的分块轮廓，客舱侧方沿机身长度方向排布连续舷窗与舱门分割线，机翼后缘预留襟翼、副翼的气动分区边界，垂尾与平尾的后掠角度、翼尖修形形态都和真实干线客机的巡航减阻设计逻辑保持一致。

　　在实际工程使用场景里，这类全机外形数模最常被用来做机场地面设备的干涉校验：比如登机廊桥的对接行程、行李传送带车的货舱门对位高度、飞机牵引车的接驳间距、加油车的翼下加油口作业空间，都可以依托整机外轮廓做包络线校核，避免地面保障装备在方案阶段出现和机身、机翼、发动机短舱的硬干涉。数模里机翼和机身的对接位置、发动机吊挂的离地高度、主起落架与前起落架的轮距轴距关系，都按照宽体客机的地面停放姿态做了对齐，整机停机角、主起落架缓冲支柱的压缩状态、发动机短舱的前倾安装角都做了写实还原，做机场滑行道转弯半径仿真、机库停放排布规划时，可以直接提取整机的地面投影轮廓与高度包络。从设计思路来看，整机曲面优先保证气动连续性，

　　机身蒙皮的纵向控制线沿航向顺滑收敛，机头到机尾的截面变化率符合跨音速巡航的面积律分布要求，机翼采用大后掠角加翼梢小翼的构型，机翼根部和机身整流罩做了融合过渡，降低翼身交接处的干扰阻力；翼下吊挂的涡扇发动机短舱单独做了进气道唇口、风扇叶片、尾喷口的分层造型，短舱和机翼之间的吊挂连接件保留了安装接口轮廓，尾翼区域的方向舵、升降舵操纵面分块线也做了清晰区分，方便后续做飞行动画时拆分舵面旋转轴。做结构教学演示时，可以顺着数模的外轮廓讲解干线客机的分区设计：机头段布置雷达罩与驾驶舱，前段机身安排前起落架舱与前服务舱，中段机身是主客舱与机翼中央翼盒对接区，后段机身布置后货舱、APU辅助动力装置与尾翼对接接头，机翼内部从前到后划分前缘缝翼、

　　主翼盒、后缘襟副翼、翼梢小翼几个功能段，发动机短舱则分成进气道、风扇段、涡轮段、尾喷管四个部分，每个区域的外形边界都和实际装机的维护口盖、舱门位置对应。针对航空实训场景，这套数模还可以用来模拟飞机外部检查路线：地勤人员绕机检查时的机头雷达罩状态、风挡完整性、舷窗外观、机翼表面损伤、发动机进气道异物、起落架轮胎磨损、尾翼舵面间隙这些检查点位，都能在数模上对应到具体外形位置，配合VR实训系统做绕机流程演练。数模的整机尺寸边界按照宽体干线客机的常规量级设定，机身长度、翼展、垂尾高度的比例关系符合四发双通道客机缩减为双发布局后的宽体机尺度，机腹到地面的净空、发动机进气道离地高度、机翼下方作业净空都满足真实机场地勤作业的尺寸范围，做机库大门高度校核、停机位划线规划、维修平台高度适配时，不需要额外缩放比例就能直接代入场景。机身表面的舱门分割线、应急出口轮廓、机翼上方的逃生舱门位置都做了标识化还原，客舱舷窗沿机身等间距排布，尾翼上的航行灯安装位置、机腹着陆灯、机翼防撞灯的凸起轮廓也有体现，整机曲面没有出现明显的褶皱与曲率突变，导入渲染环境后可以直接输出不同光照角度下的整机展示效果，用于航空展厅的互动演示、飞行模拟程序的载机外观替换、航空类文创产品的三维原型打样都能适配。
