双发重型制空战斗机整机结构数模

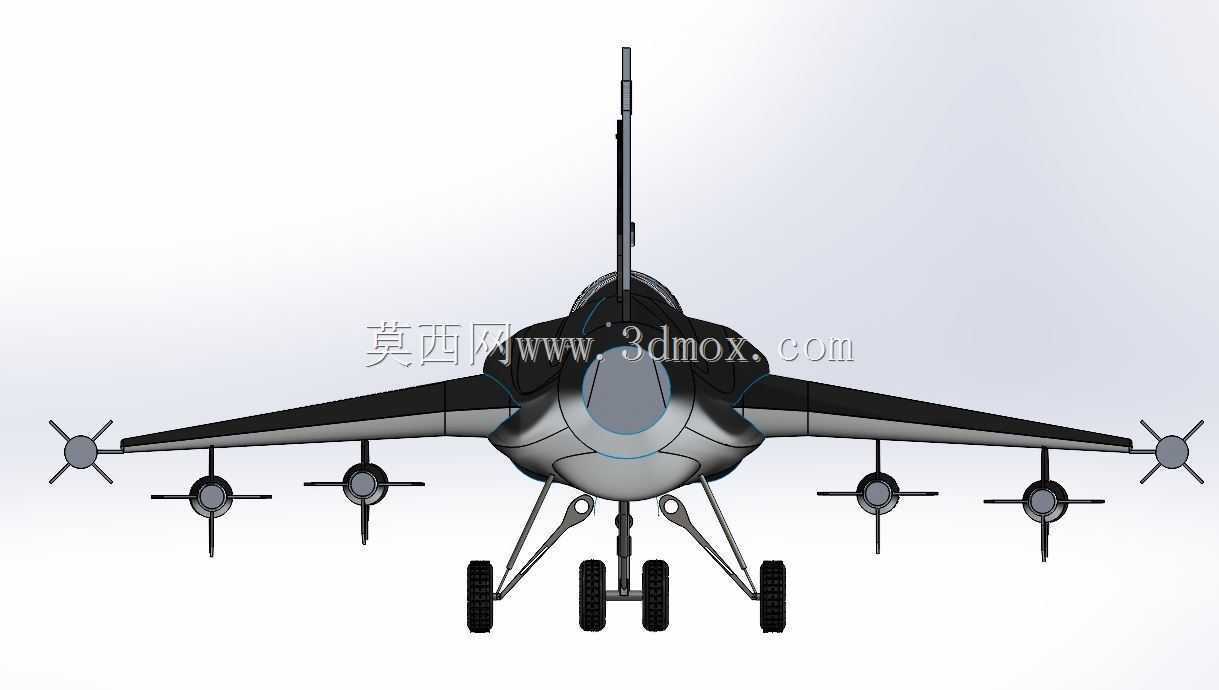

　　这套整机数模的搭建逻辑，完全围绕作战使用场景展开，没有做多余的装饰性曲面。整机采用两侧进气、中单翼、双垂尾的常规布局，机头设置大直径雷达罩安装位，预留的舱段空间可以容纳机载火控雷达的安装支架与走线通道，座舱段采用整体水泡式风挡的曲面造型，既保证飞行员前向与侧下方向的视野，也在曲面曲率上兼顾了高速飞行时的气动减阻需求。机身中段为主承力盒段，两侧进气道从翼根前方延伸至发动机舱，数模里完整还原了S弯进气道的内壁曲面，能够遮挡发动机压气机正面，降低雷达反射特征，同时进气道唇口的曲率做了圆滑过渡，避免大迎角飞行时出现气流分离。机翼采用后掠翼设计，翼下设置多组挂点，从翼根到翼尖依次预留了重载挂架、中距空空导弹挂架、近距格斗弹挂架的安装接口，

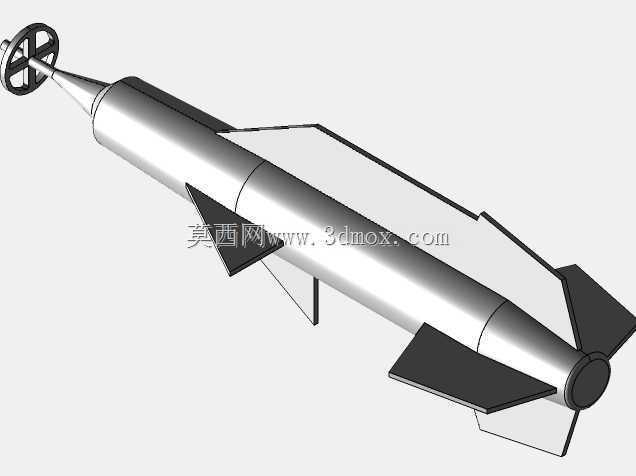

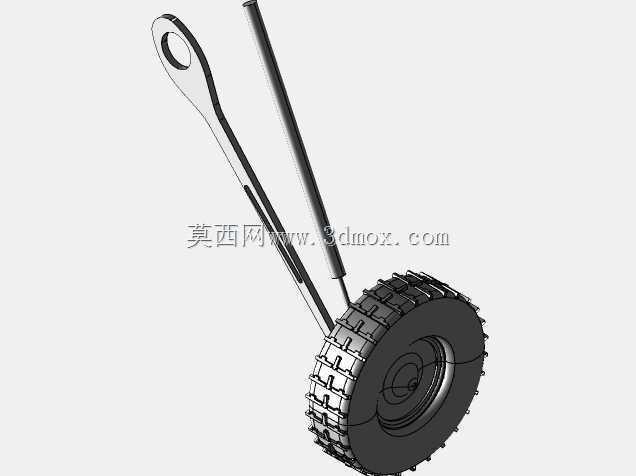

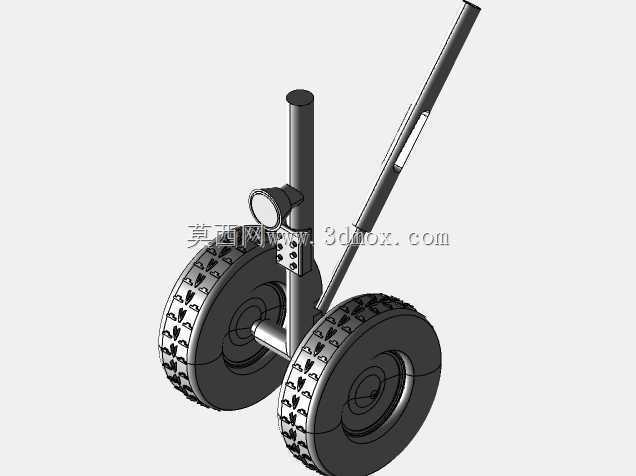

　　数模中每一处挂点都给出了挂梁的连接孔位坐标，后续做挂载方案拓展时，可以直接在对应孔位上匹配副油箱、制导炸弹、各型机载导弹的模型，不需要重新在机翼蒙皮上开孔定位。平尾与垂尾均采用全动/安定面加舵面的分块结构，垂尾后缘预留了方向舵的转动间隙，平尾的转轴轴线与机身承力框的位置做了对齐，符合实际战机的操纵力矩传递路径。起落架采用前三点式布局，前起落架为双轮结构，安装在座舱后方的机身承力框上，主起落架为单轮结构，收纳在机翼根部与发动机舱侧面的起落架舱内，数模里还原了起落架支柱的缓冲套筒、收放作动筒的安装位置，机轮的轮胎曲面、轮毂造型都做了细化，起落架舱门的轮廓与机身蒙皮的贴合间隙也按照实际装配要求预留，不会出现舱门关闭时和周边结构干涉的问题。

　　尾喷口段做了收敛扩张喷管的分瓣造型，两台发动机的安装间距留出了足够的维护通道，地勤人员可以在两发之间完成发动机管路检查、附件更换的操作。从外形边界来看，整机展长、机长的比例符合重型战斗机的尺寸量级，机头雷达罩的锥角、机翼的后掠角、垂尾的外倾角度都经过气动逻辑校核，没有出现曲面扭曲、曲率突变的问题。数模的机身蒙皮采用分块建模的思路，每一块蒙皮的边界都对应实际战机的工艺分离面，方便后续拆分出钣金成型件、机加框段的独立零件，做结构有限元分析时，可以直接给不同部位分配对应的材料属性：机翼主梁、机身承力框采用高强度合金钢或钛合金属性，蒙皮采用铝合金或复合材料属性，起落架支柱采用超高强度钢属性。在实际使用中，

　　这套数模既可以用于航空装备的结构教学，帮助新人理解战机总体布局、各系统的位置排布，也可以作为气动仿真的初始算例，导入仿真软件后划分网格，计算不同迎角、马赫数下的升阻特性，还可以用于机载武器挂载的匹配演示，验证不同挂弹方案下的整机重心变化、挂弹和起落架/地面设备的干涉情况。建模过程中特意规避了非功能性的冗余特征，所有外露的舵面、挂架、起落架、天线细节都有实际的功能对应，没有为了视觉效果添加不存在的结构，保证数模的工程参考价值。
