学生方程式赛车空气动力学结构设计

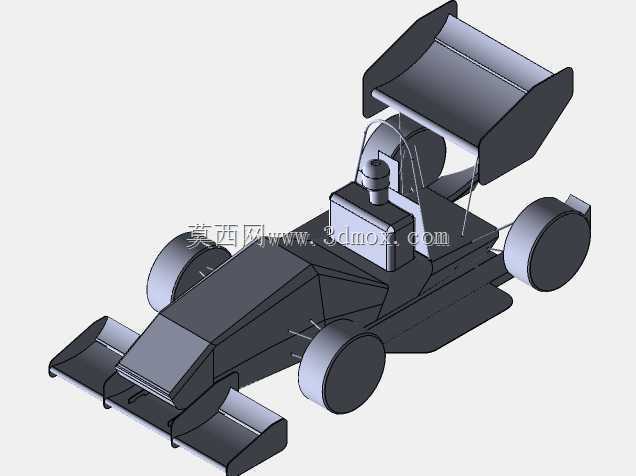

　　这套学生方程式赛车的三维结构，围绕高校方程式赛事的整车装配边界展开，前翼采用多层翼片搭配端板的布局，在低速弯道工况下梳理车头下方气流，减少前轮外侧的气流紊流，同时为前轴提供足够下压力，翼片的安装角度预留了调整空间，可根据不同赛道的直道与弯道占比修改攻角，端板向外延伸的轮廓刚好避开前轮转向时的最大摆动包络，不会在大转角工况下发生运动干涉。车头的碰撞吸能段采用锥形收窄的轮廓，在满足赛事碰撞规则的前提下，将前部载荷顺畅传递到中部单体壳主结构，单体壳的侧部轮廓整合了侧箱导流面，引导冷却气流经过散热器区域后从车侧后方导出，避免热气流回流至进气口。驾驶舱周边的防滚结构按照车手佩戴头盔后的头部安全空间预留边界，座舱开口尺寸满足车手快速进出的要求，

　　方向盘安装位置、踏板布局都按照常规人体工程学坐姿布置，车手肩部、肘部的操作空间没有多余结构遮挡。后部的高架主尾翼采用大尺寸双元素翼面搭配两侧端板，主翼面的攻角可通过支架上的调节孔位快速调整，尾翼支架直接固定在后副车架的刚性安装点上，将尾翼产生的下压力直接传递到后悬架承载结构，避免支架在高速下产生过大形变。尾翼下方的动力舱预留了发动机、进气系统与排气路径的布置空间，后轮前方的导流结构梳理流经后轮内侧的气流，减少轮窝内的气流拖拽。四轮采用双叉臂悬架的硬点布置，上下摆臂的安装点位在底盘侧部预留了对应连接座，转向拉杆的走向避开悬架跳动的运动轨迹，轮辋与轮胎的外包络在满载跳动、最大转向转角的极限工况下，和翼子板、前翼端板、

　　侧箱边缘都保留了足够安全间隙。整车轴距与轮距的设定兼顾低速绕桩的转向灵活性和高速直线的行驶稳定性，底盘离地间隙按照赛事路面的起伏高度设定，前翼最低点、底盘底板的滑动条都预留了磨损余量，避免轻微托底就损伤主承载结构。建模过程中所有空气动力学套件的安装接口都和底盘主结构做了对位配合，前翼、尾翼都采用快拆式的连接布局，方便赛事检修时快速更换受损翼片，各部件的分件逻辑也适配学生车队的加工条件，翼片可采用碳纤维铺层或者轻量化板材加工，车架部分可通过钢管焊接拼接完成，不需要复杂的五轴加工工艺，整套结构既满足赛事规则的安全要求，也兼顾了学生团队的制造、装配与调试可行性，在风洞测试或者赛道实操前，可通过三维模型提前校验所有运动部件的干涉情况，核对空气动力学套件的安装位置，减少实际装车阶段的反复修改工作量。
