多辐条乘用车铝合金轮毂结构设计

　　这款轮圈属于乘用车行走系统中的关键承载部件，日常装车后承担整车自重、乘员载荷以及过坎、转向、制动时产生的复合冲击，在整车结构里并不是单纯的外观装饰件。做这类结构时，首先要把安装边界卡死：中心孔需要与车轴轴头形成定心配合，保证轮圈旋转轴线与半轴轴线重合；周边螺栓孔的分布圆直径、孔数、锥面或球面座角度必须和车型轮毂轴承法兰匹配，装配后依靠螺母压紧面传递驱动力与制动力，不能只按视觉比例随意排布。轮辋部分需要兼顾轮胎装配需求，胎圈座直径、轮缘宽度、槽底深度都要围绕轮胎装拆和充气后胎圈锁紧来考虑，过浅的沟槽会让轮胎拆装困难，轮缘厚度不足则容易在路肩刮擦、低气压碾压时发生变形。

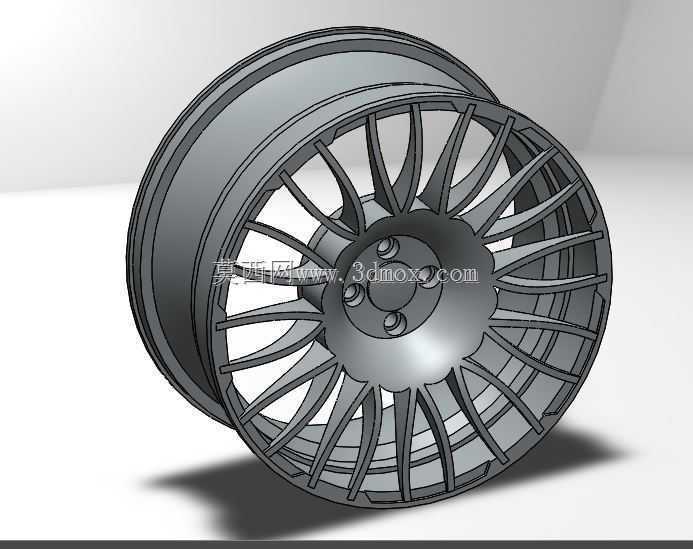

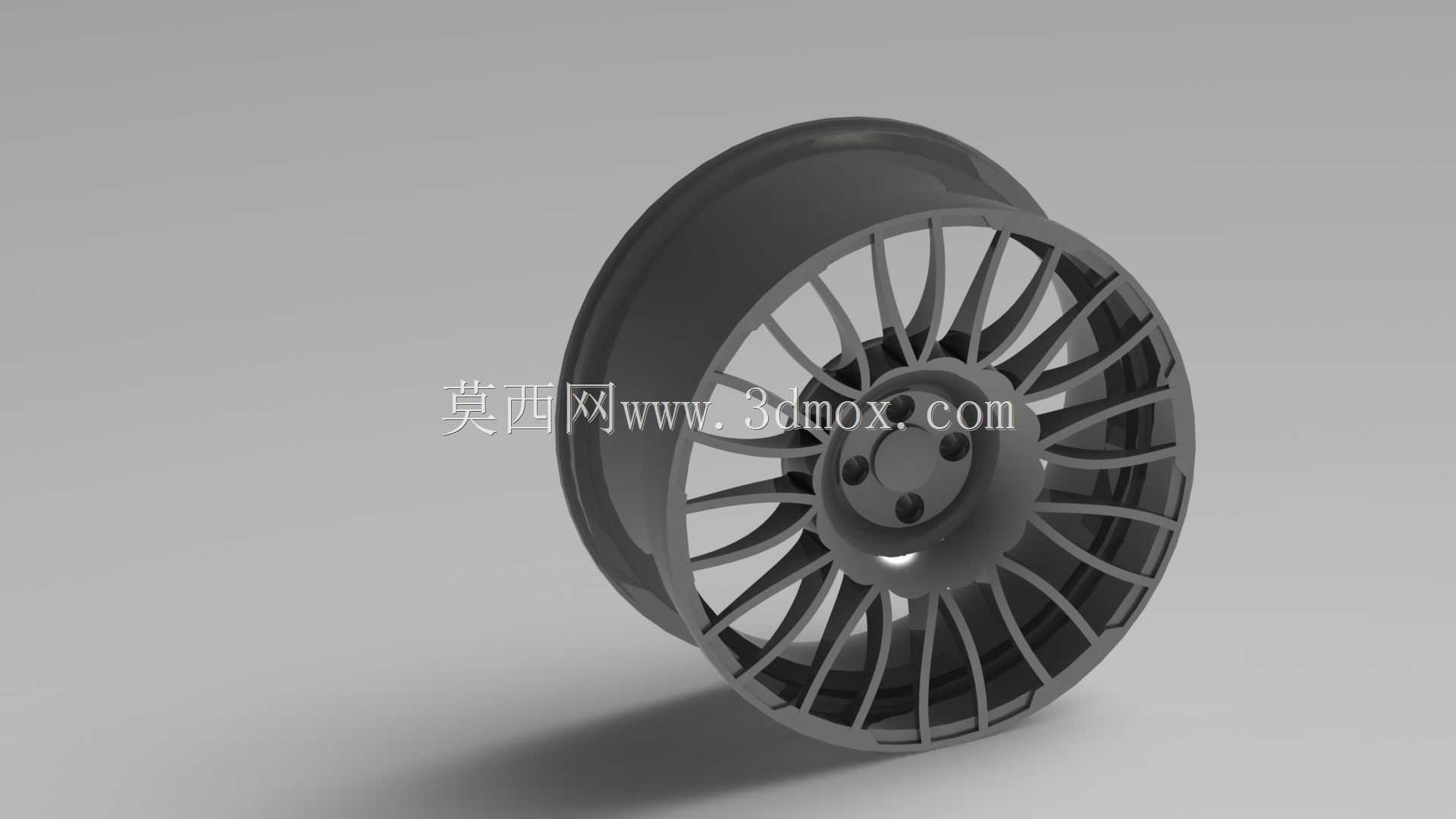

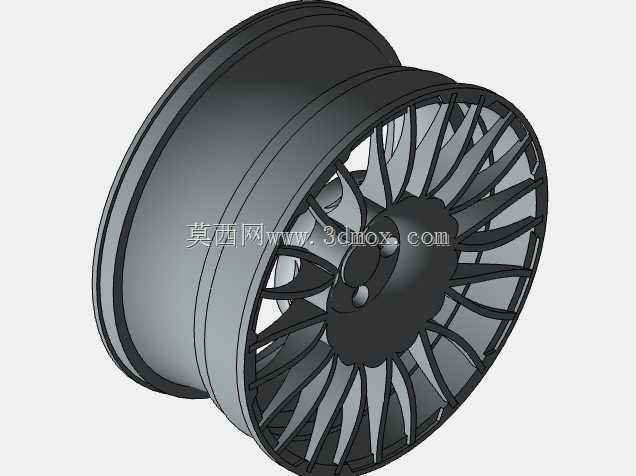

　　从模型呈现的结构来看，该方案采用密集多辐条布局，辐条从中心安装盘向外呈放射状延展，并在相邻辐条之间留出大面积镂空。这种布置一方面让制动盘、卡钳区域拥有更通畅的散热通道，车辆频繁制动时热量可以顺着镂空区域快速散出，降低制动热衰减风险；另一方面，多根辐条分担载荷，避免单根筋条承受过大弯矩。设计时不能只追求辐条纤细的视觉效果，每根辐条与中心盘交接的位置需要做圆滑过渡，因为车辆经过坑洼路面时，冲击载荷会从接地胎面经轮辋筒身传到辐条，再汇聚到中心安装区，根部尖角极易形成应力集中，长期交变载荷下可能萌生裂纹。模型中辐条表面和根部的过渡曲面，正是为了让力流从外圈到中心法兰平顺传递，减少截面突变。

　　中心轮毂区域是整个零件的刚度核心，安装面需要保持足够的平面度，螺母压紧后才能让轮圈与轴头法兰完全贴合；中心凸台厚度要兼顾轴承避让和螺栓支承长度，过薄会在紧固时产生局部凹陷，过厚则无谓增加簧下质量。对汽车而言，轮圈属于簧下部件，重量控制直接影响悬架响应：过重的轮圈会让轮胎跟随路面起伏的能力下降，颠簸时接地性变差，也会增加加速和制动时的转动惯量。因此在结构构思中，金属材料通常集中在轮辋承载环、辐条受力路径和中心安装盘这几条主传力链上，非受力区域通过镂空去除材料，而不是把整个背面做成实心圆盘。

　　轮辋筒身的截面形状也需要结合实际使用判断，外侧轮缘在轮胎充气后约束胎圈，侧向转向力最终也要通过胎圈与轮缘的接触传递，所以轮缘处的翻边高度和厚度不能削弱；筒身中段的深槽除了服务轮胎安装，还能形成环形承载结构，提升整体抗扭和抗弯能力。辐条与轮辋连接的外圈位置，同样要设置连续的搭接区域，让每根辐条的载荷分散到环形轮辋上，避免连接处出现局部薄弱带。

　　在三维建模过程中，这类零件适合先确定中心孔、螺栓孔分布圆、轮辋名义直径和宽度等基准，再围绕旋转轴线构建轮辋回转轮廓，随后绘制单根辐条的空间曲面并按螺栓孔数量进行圆周阵列。辐条并非简单平板拉伸，它往往带有扭转、宽窄变化和背部减重槽，建模时要保证正反面壁厚连续，相邻辐条之间的镂空边界不能出现碎面或零厚度区域。中心孔周围的螺栓座、气门嘴开孔以及平衡块安装空间也需要同步检查：气门嘴位置不能与辐条、制动卡钳干涉，轮胎充气和胎压检测模块安装也要预留操作空间。

　　实际装车前还需关注转向和跳动边界，轮圈宽度、偏距会决定轮心相对于轮毂轴承面的位置，进而影响轮距、轴承受力和悬架几何；辐条背面与卡钳、减振器、转向节之间的间隙要在满载跳动和最大转向角下复核。该模型把多辐条造型、中心安装法兰、环形轮辋和镂空散热区域完整表达出来，可用于轮毂结构方案评审、装车干涉检查、铸造或锻造工艺前期分析，也能作为行走系统零部件教学与造型验证的数字化样件。
