轮式起降固定翼长航时货运无人机结构

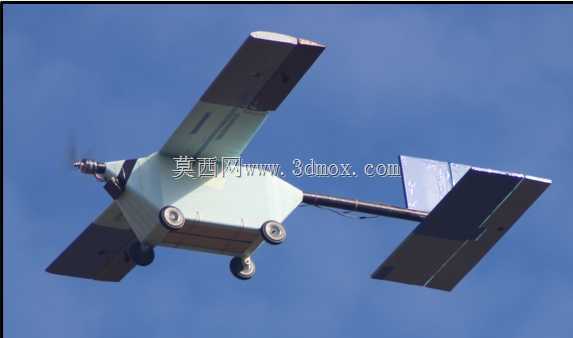

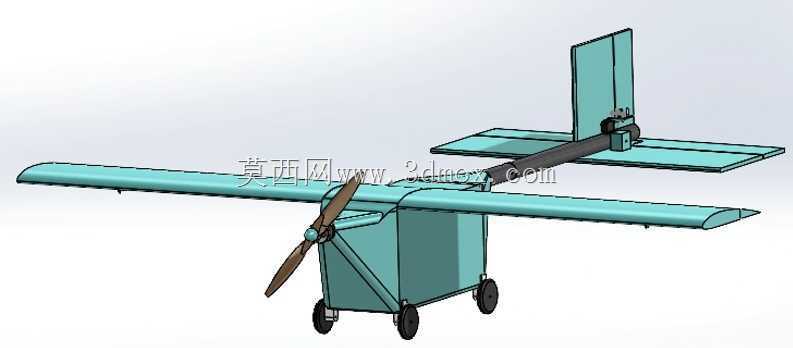

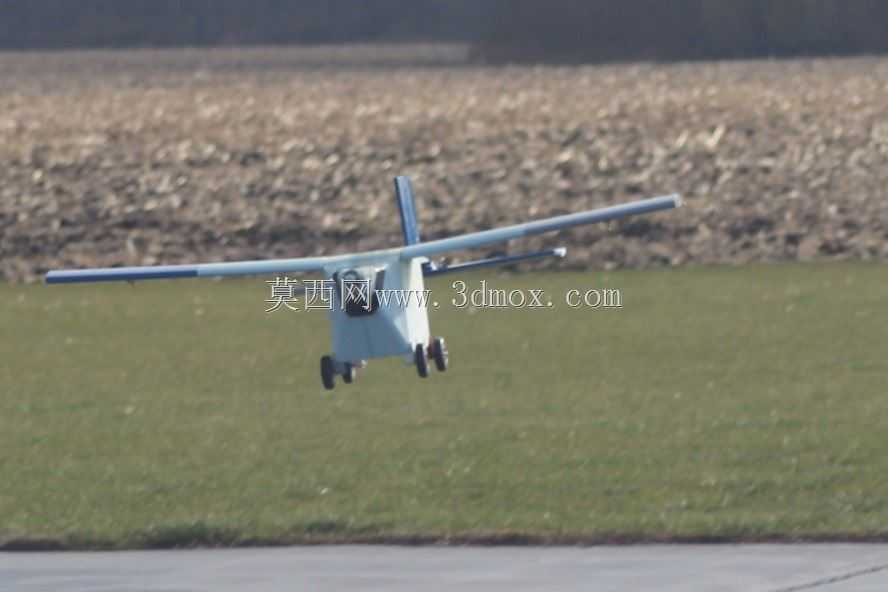

　　这套轮式固定翼无人机的结构方案，面向中近程小吨位物资投送、应急通信中继、林区巡护、边界管线巡检以及高校航空工程教学验证场景展开。整机采用上单翼常规布局，前置拉进式螺旋桨提供巡航拉力，后机身布置单垂尾与平尾，机身腹部设置三点式起落架，可在平整硬化跑道、压实草地或简易野外起降场完成滑跑起飞与着陆，不需要弹射架、拦阻网或伞降回收装置，外场作业的配套保障门槛大幅降低。

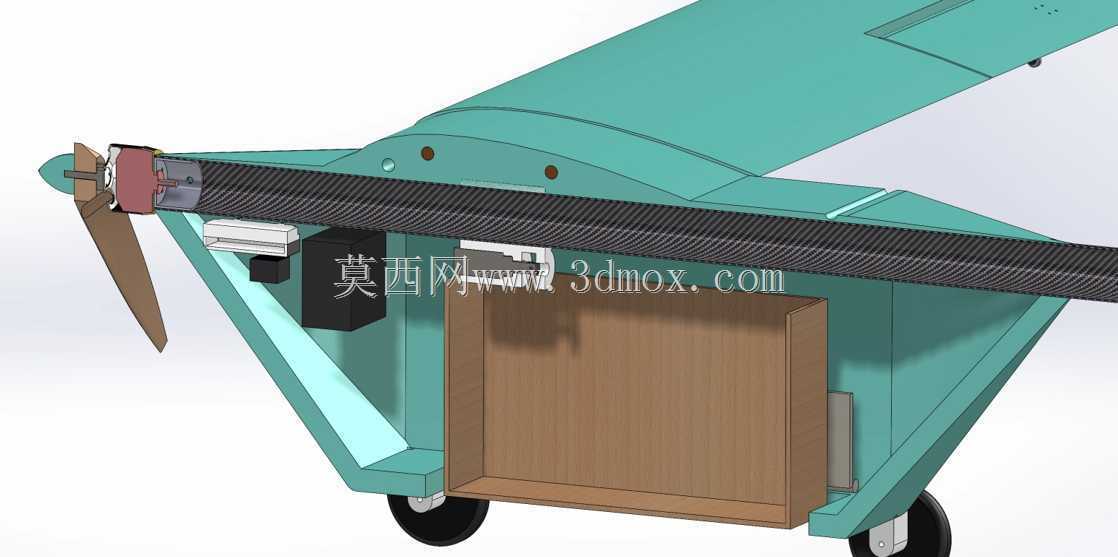

　　从实际任务用途来看，该构型优先兼顾载荷容积与巡航效率：机身中段设置方正的任务舱，舱体截面接近矩形，内部可直接放置标准保温箱、小型测绘仪器包、应急药品储运箱或轻量化光电吊舱，不需要为曲面机身额外定制异形承载托盘；任务舱侧壁预留安装孔位，可根据任务属性快速更换货舱内衬、电池托架或传感器安装板，平台复用性较强。上单翼布局让机翼主梁从任务舱上方穿过，不会侵占货舱内部空间，同时机翼离地高度充足，地面滑跑遇到浅草、碎石或轻度不平整道面时，螺旋桨桨尖与机翼下表面不易被飞溅杂物打伤。

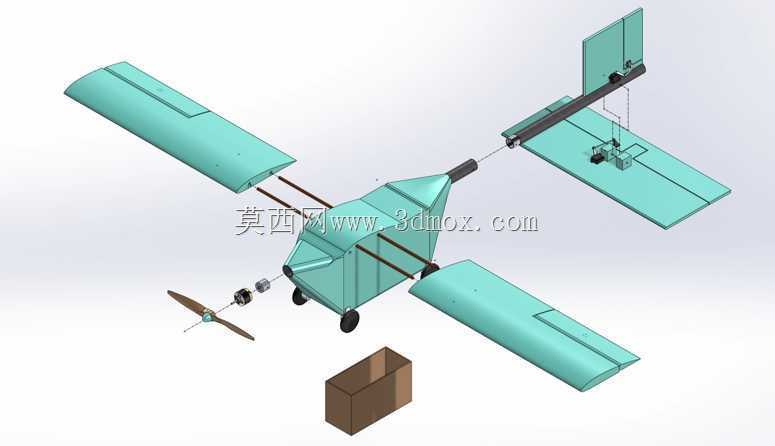

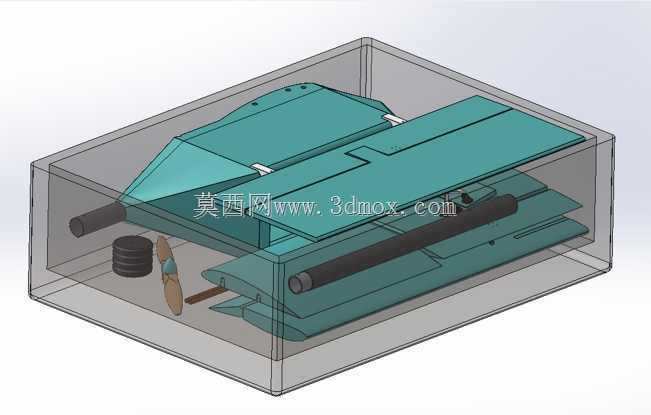

　　结构设计思路围绕轻量化、易加工与野外可维护三个核心点推进。机翼采用平直大展弦比翼型，巡航阶段诱导阻力较低，适合长时间低速巡逻与匀速货运飞行；机翼与机身通过中央翼盒对接，翼身连接位置设置快拆锁紧结构，运输时可将左右机翼拆下，整机能够装入普通厢式货车或轻型拖车，抵达作业现场后由两名地面人员完成机翼、尾翼的组装与检查。尾翼采用梁式骨架加蒙皮的承力形式，垂尾提供方向稳定力矩，平尾承担俯仰配平，尾撑段长度经过配平校核，能够保证全机重心在允许范围内变化时仍具备足够的纵向稳定裕度。

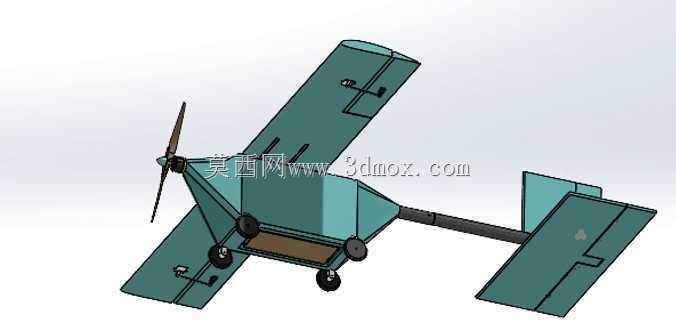

　　动力单元布置在机头最前端，螺旋桨旋转平面与机身前端保持安全间距，避免桨叶在振动工况下碰擦机身结构；动力架与机身前端防火墙连接，防火墙后方布置电池组、电调与任务航电，发热部件靠近机身侧部散热通道，长时间巡航时热量可顺着机身表面气流带走。起落架采用前三点式构型，前轮位于机头下方并带有转向舵机连接座，主轮对称布置在任务舱后段两侧，地面滑跑时方向操控灵活，着陆接地瞬间的抗倾覆能力明显优于后三点布局；起落架支柱带有缓冲形变段，可吸收简易道面着陆时的冲击载荷，机轮选用带轮毂的小型充气轮，滚动阻力小，也能缓冲小幅颠簸。

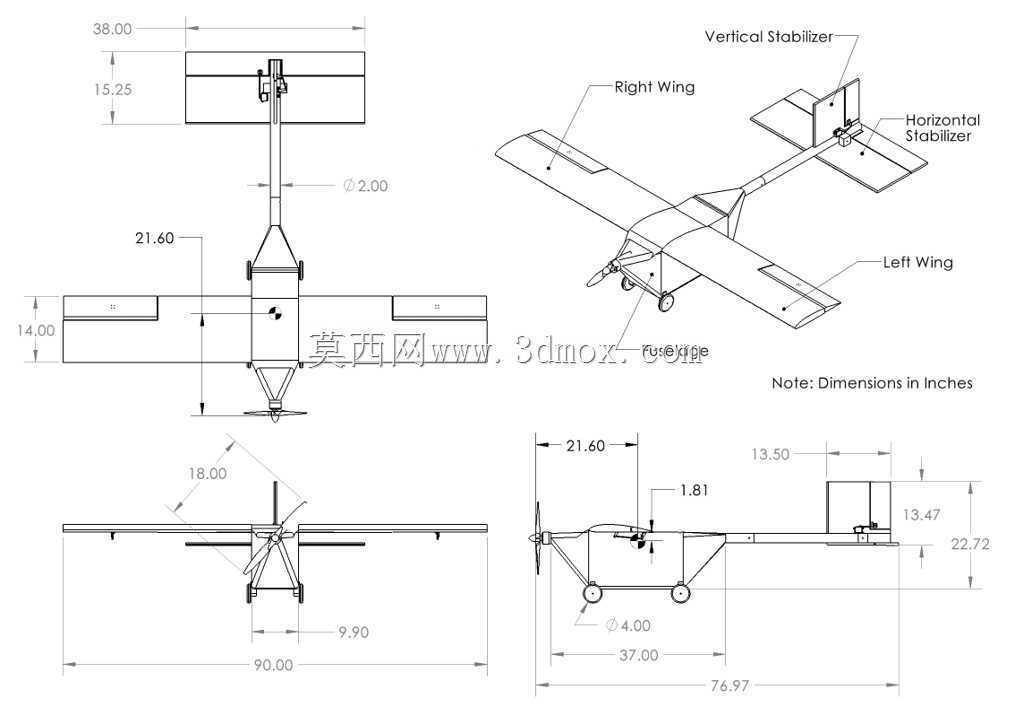

　　外形与安装边界方面，整机翼展远大于机身长度，外场停放时需在左右翼尖预留安全操作空间，机翼拆下后机身主体可沿窄通道转运；机身高度由垂尾顶端决定，入库存放时常规车库门洞即可满足垂直通过要求。任务舱开口位于机身侧部或顶部，装填物资时不需要翻转机体，货舱内部固定点可配合绑带将载荷约束在重心允许区间，避免投放或机动过程中载荷偏移影响飞行姿态。机翼后缘预留副翼舵面安装位，尾翼方向舵、升降舵均预留摇臂与连杆走线空间，航电线路沿机身内部线槽走向布置，与动力电源线分隔，降低电磁干扰风险。

　　在结构校核层面，机翼主梁承担主要升力弯矩，翼身接头需按最大起飞重量下的过载工况校验剪切与挤压强度；机身框架在起落架安装点、机翼对接点与动力架安装点三处形成加强区，框架之间通过纵向桁条传递整体弯矩，蒙皮主要维持气动外形并承受局部气动力。该结构既能够作为小型货运无人机的原理验证样机，也可用于航空专业开展气动布局、起落架缓冲、翼身对接与任务舱集成的三维设计教学参考。
