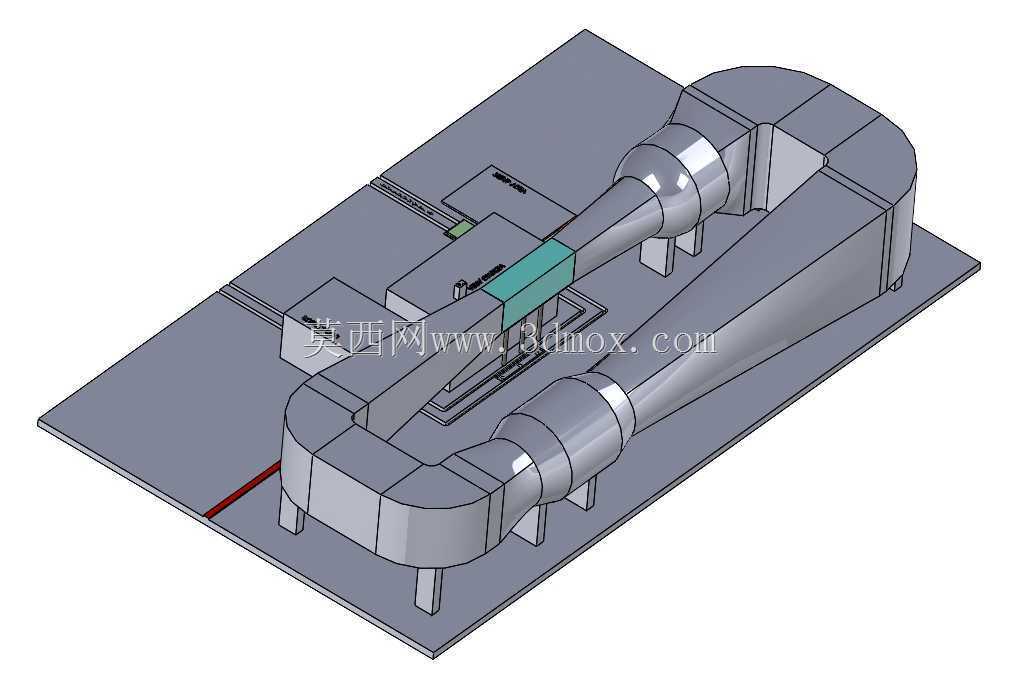

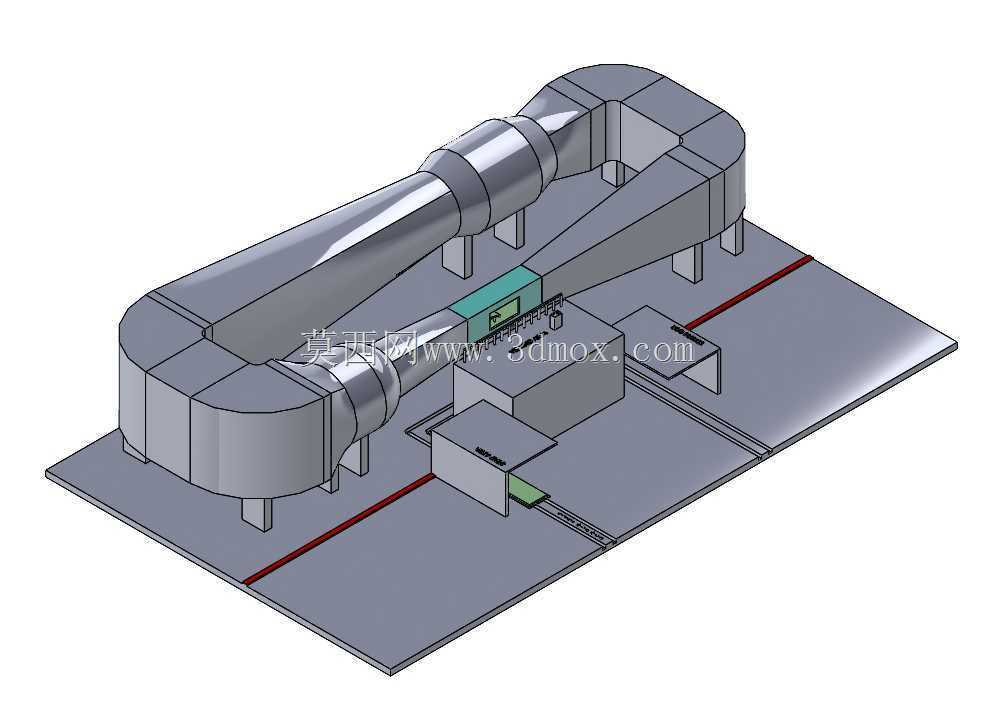

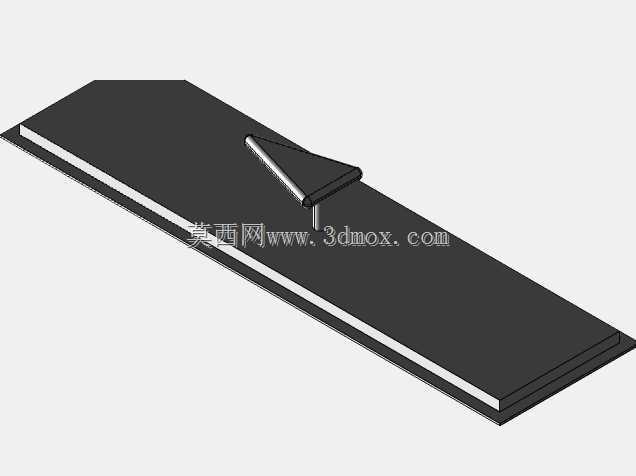

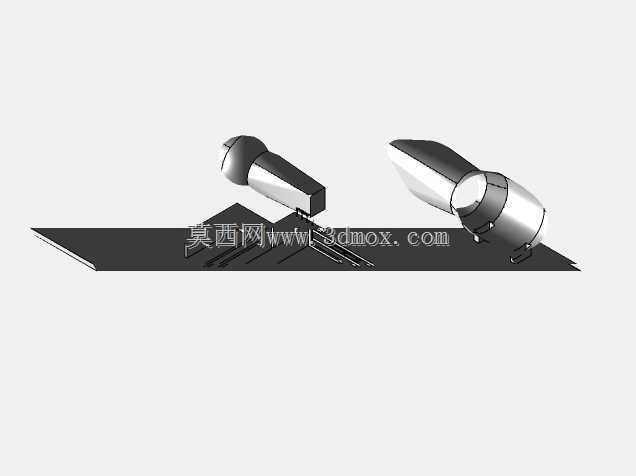

这套风洞装置面向航空航天气动试验场景搭建,整体采用闭环回流式风道布局,所有结构集成在一块平整的钢制安装基座上,基座表面预设两条平行导向轨道,作为试验段下半部分的移动承载路径,轨道沿基座纵向通长布置,两端预留足够的检修与工件转运空间,基座四周伸出多组支撑立柱,分别承托风道的弯头段、收缩段与扩散段,保证整套管路在高速气流循环下的结构刚性。

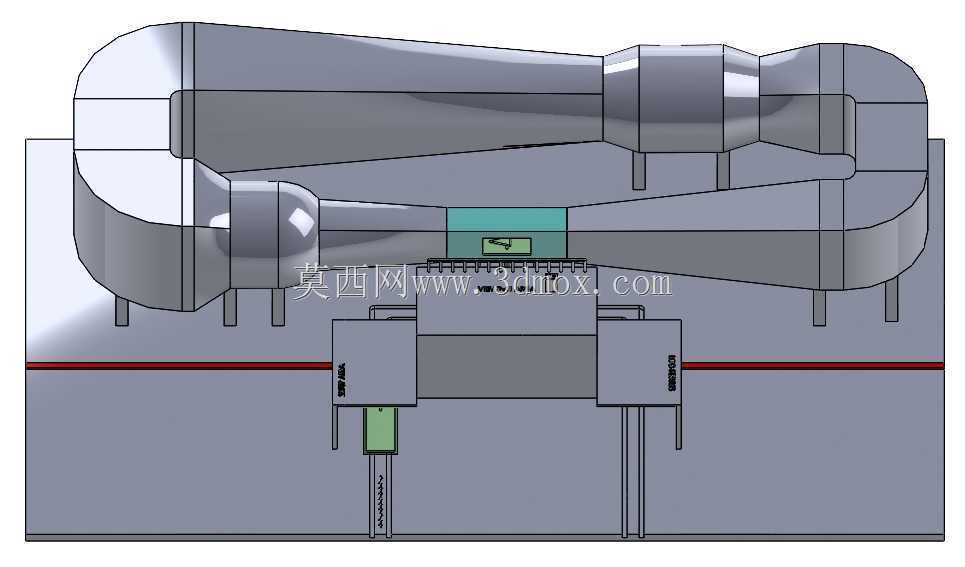

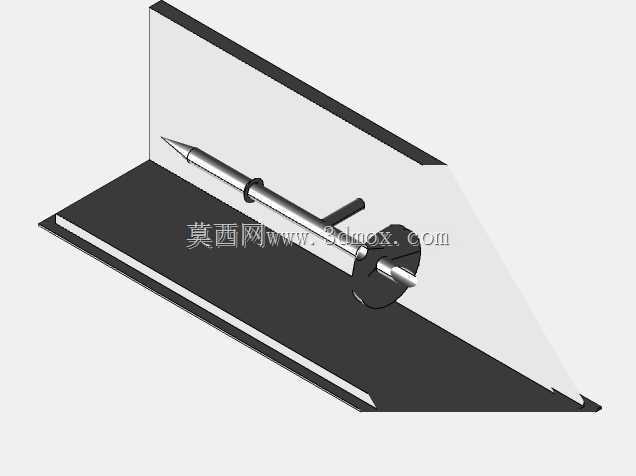

从实际试验流程来看,风洞的核心测试区域位于风道直线段中部,试验段采用上下分体式设计:上半部分与主风道固定连接,位置保持恒定,内部流道型面与前后风道平滑过渡,避免气流在接缝处产生额外扰动;下半部分为可移动台车结构,底部安装与基座轨道匹配的导向轮组,可沿轨道在设置位与测试位之间往复移动。当需要更换试验件、调整测试模型或者开展设备维护时,下半试验段沿轨道退出测试区域,移动至基座外侧的设置工位,操作人员可在敞开环境下完成试件装夹、传感器布线与姿态校准,无需进入封闭风道内部,大幅缩短试验准备周期。试件安装完成后,台车沿轨道精准回位至测试位置,就位后通过液压升降机构或者剪式升降机构将下半段整体抬升,使其与固定的上半段紧密贴合,接合面设置密封结构,防止高压气流从拼接缝隙泄漏,抬升到位后由侧向定位锁销完成位置锁定,保证试验过程中上下段的相对位置不发生偏移。
在安全防护设计上,距离测试段指定安全距离的位置设置独立观测区,观测区朝向试验段的一侧安装高强度安全玻璃或者实体防护隔墙,试验运行过程中所有操作人员均在观测区内停留,即便试验段内出现异常压力波动、有空气从密封位置逸出,或者试件发生松动脱落,高速气流与飞溅物也会被墙体或玻璃阻隔,不会直接作用于人员,在配套完善应急泄压通道的前提下,可将试验过程的安全风险控制在可接受范围内。
风道整体的流道设计遵循气动试验的基本逻辑:气流从试验段流出后依次进入扩散段,通过逐步扩大的通流截面降低气流流速、减少压力损失,随后经过两处大曲率回流弯头完成180度转向,弯头内部可按需加装导流叶片,抑制弯道内的气流分离与涡流产生,回流后的气流经过稳定段、收缩段重新加速,以均匀稳定的流场状态送入试验段,形成完整的闭环循环。整套装置的安装边界以底部基座为基准,所有风道、支撑腿、移动台车、升降机构均不超出基座的外轮廓范围,轨道两端设置机械限位块,避免台车移动时脱出轨道;观测区与试验段之间预留足够的安全间距,既不遮挡观察视线,也能满足防护结构的安装厚度要求。
在结构建模过程中,需要重点保证几处配合关系的精度:一是移动台车轨道与基座的平行度,直接影响下半试验段回位后的对接同轴度;二是升降机构的行程与顶升同步性,保证下半段抬升后整个接合面的压紧力均匀分布;三是风道各段连接法兰的位置度,避免组装后流道出现错台,破坏流场均匀性。这类风洞装置可用于航空飞行器缩比模型的气动阻力、升力、姿态响应等基础试验,也可承担部分高速运载工具的流场验证工作,分体可移动的试验段设计尤其适配需要频繁更换试件、多批次对比测试的试验场景,能有效提升风洞设备的使用效率。
