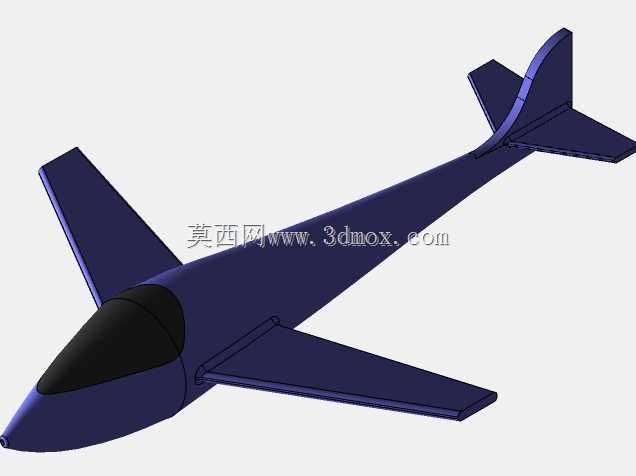

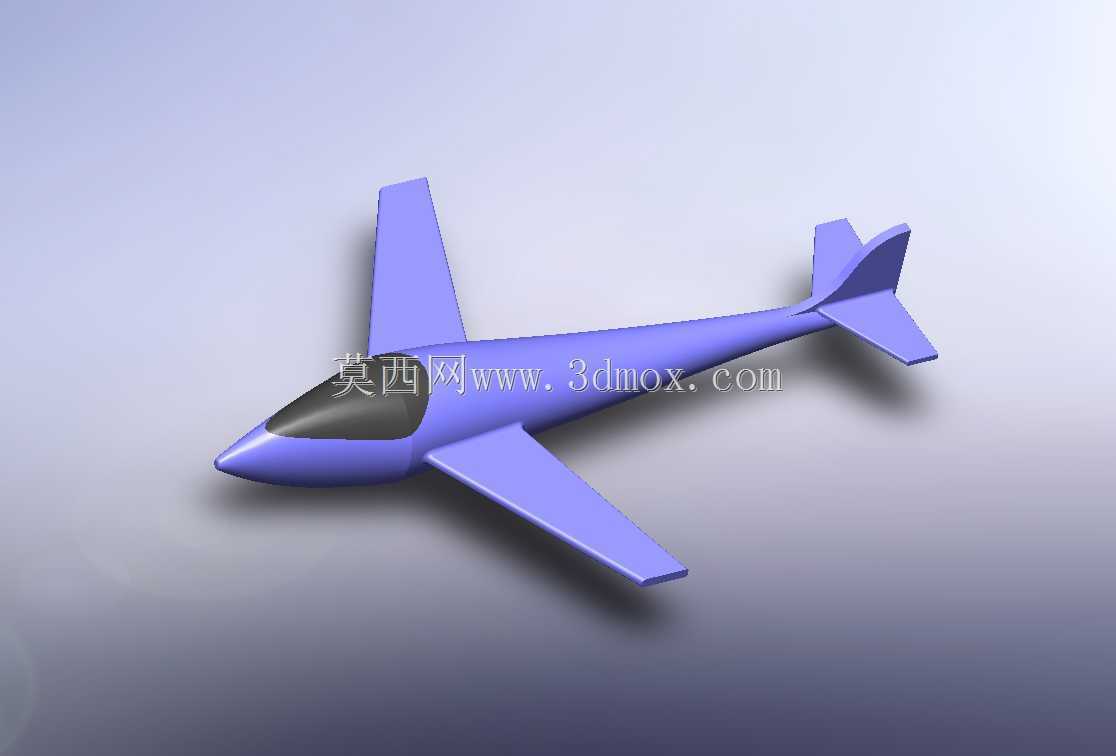

小型固定翼滑翔机3D打印结构设计

　　这款小型固定翼滑翔机的三维结构，面向桌面级3D打印制作与航模教学演示场景开发，整体采用低阻流线型布局，机身、机翼、尾翼的曲面过渡连续顺滑，无需复杂装配工序即可完成打印拼接，适合航空科普、校园创客项目以及初级航模爱好者的手工制作需求。

　　从实际使用场景来看，该滑翔机可作为无动力手掷滑翔教具，也可在预留的机身内部空间加装微型动力组件、遥控接收设备改装为小型遥控航模，兼顾静态展示与动态飞行两种用途。机身头部采用圆润收尖的气动外形，能够有效降低低速飞行时的空气阻力，座舱区域做了一体化凹陷造型，既还原了载人滑翔机的外观特征，也无需额外装配透明座舱零件，打印完成后仅需简单表面处理即可获得完整的外观效果。

　　结构设计层面，整机采用上单翼布局，机翼为平直翼型，翼展与机身长度的比例经过适配调整，低速飞行时能够提供充足的升力，滑翔滞空时间更长；机翼与机身的连接位置做了加厚定位凸台，打印后可直接通过卡扣或者少量胶水完成固定，对接面贴合紧密，不会出现飞行过程中机翼偏移的问题。尾翼采用常规垂直尾翼加水平尾翼的布局，垂尾与平尾的夹角经过气动校核，能够保证飞行过程中的航向稳定性与俯仰操控性，尾翼根部同样设置了定位安装位，和机身尾部的对接槽精准匹配，新手装配也不会出现角度偏差。

　　外形尺寸方面，整机按照桌面3D打印机的常见成型尺寸做了适配，整体长度控制在普通FDM打印机的成型幅面范围内，也可以将机翼拆分为左右两段分别打印后拼接，即使是小尺寸打印设备也能够完成全部零件的制作。机身内部预留了连续的空腔结构，既可以减轻整机重量，提升滑翔性能，也能够容纳微型电池、小功率电机、舵机等遥控改装配件，空腔的壁厚设置在1.5至2毫米区间，在保证结构强度的前提下尽可能降低耗材用量，打印时不需要添加过多支撑，大部分曲面结构都可以自支撑成型，减少后期支撑去除的工作量。

　　安装边界上，机翼的安装角设置为2至3度，符合低速滑翔飞行器的气动设计要求，装配时只需要将机翼卡入机身中部的定位槽，即可保证安装角度准确，不需要反复调校。尾翼的安装基准面与机身轴线保持平行，垂尾与平尾之间保持90度垂直夹角，零件上的定位结构可以直接保证装配精度，避免人工粘接出现的角度误差。整机所有外露棱边都做了圆角过渡处理，没有尖锐凸起，既能够降低飞行时的应力集中，也避免手工操作时被边角划伤。

　　从工程建模的角度来看，该模型的曲面建模逻辑清晰，机身采用放样曲面生成，从头部尖点逐步过渡到中段的最大截面，再平滑收窄至尾部，曲面曲率连续，没有突兀的折角，打印成型后表面光滑，打磨工作量很小。机翼采用翼型拉伸后配合根梢比调整生成，翼型厚度适中，既保证打印时的结构强度，也符合低速滑翔的升阻比要求。各个零件的拆分位置都设置在受力较小的区域，连接位的搭接宽度充足，粘接后连接强度可以满足手掷飞行以及低速遥控飞行的受力需求，即使出现轻微降落碰撞，也不容易出现连接部位断裂的问题。

　　在实际教学应用中，该模型可以用来演示固定翼飞行器的基本气动布局、升力产生原理以及航模装配的基本流程，学生可以通过打印、装配、调试的完整过程，理解飞行器结构设计的基本逻辑。作为静态展示模型时，一体化的流畅外形也能够直观呈现滑翔机的设计特征，用于航空科普展览、创客空间成果展示都十分适配。针对3D打印工艺的适配设计，让该模型不需要复杂的工业加工设备，使用普通的桌面级打印设备就可以完成制作，大幅降低了小型航模的制作门槛。
