航空发动机高压涡轮盘结构三维数模

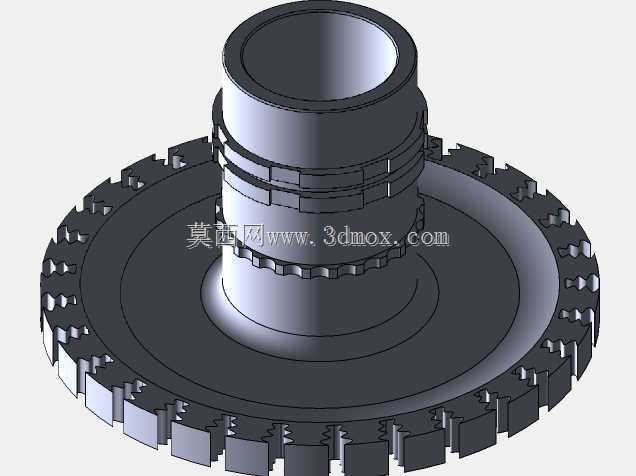

　　在航空燃气涡轮发动机的核心热端部件设计流程中，涡轮盘是连接涡轮叶片与主轴、传递高温燃气做功扭矩的核心旋转承载构件，本次完成的高压涡轮盘三维结构数模，完全按照现役涡扇发动机高压级涡轮盘的真实工程结构进行全特征还原，覆盖了从轮缘榫槽、辐板过渡段到中心安装轴颈的全部几何细节，可直接用于航空发动机结构教学、转子动力学仿真前处理、热端部件装配干涉校验以及机械专业课程设计参考。从实际服役工况来看，高压涡轮盘工作在燃烧室出口之后，前端直面温度超过一千开尔文的高速燃气，轮缘周向均布的枞树形榫齿槽用于嵌装高压涡轮工作叶片，每一个榫槽的齿形轮廓、槽底圆角、周向定位缺口都在数模中做了精准复刻，轮缘外侧均匀分布的锁片卡槽与封严齿结构，

　　一方面用于锁定叶片的轴向位置，避免转子高速旋转时叶片受离心力甩出，另一方面配合机匣上的蜂窝封严环形成径向间隙密封，减少高压燃气从叶尖位置泄漏，提升涡轮级的做功效率。盘体中部的辐板采用大曲率变厚度回转结构，从轮缘位置向中心轮毂方向平滑过渡，这种结构设计完全遵循等强度轮盘的工程设计逻辑：轮缘位置需要承受叶片离心力与自身高速旋转的周向拉应力，厚度相对较大，向中心延伸过程中通过连续的圆弧曲面分散应力集中，避免直角台阶位置在高温循环载荷下出现疲劳裂纹，辐板表面预留的多圈环形凸台与通气孔位，用于引入压气机级间的冷却空气，冷却气流顺着辐板表面的流道流向轮缘榫槽底部，对涡轮叶片的榫根进行对流冷却，同时在盘腔两侧形成封严气膜，

　　阻止高温燃气向盘心区域窜入，控制中心轮毂部位的工作温度在材料许用范围之内。盘体中心向上延伸的整体式安装轴颈是涡轮盘与高压转子主轴连接的核心接口，轴颈外圆柱面加工有多道环形卡槽与定位台阶，不同高度的台阶分别对应安装前封严环、轴承内圈、轴向锁紧螺母以及转子测速齿盘，轴颈的内孔为贯通式空心结构，既可以减轻转子整体重量，降低高速旋转时的自身离心载荷，也能够通入冷却气流对主轴轴承进行降温。数模在建模过程中严格遵循回转类零件的建模规范，先绘制过中心轴线的半剖面草图，将所有轴向尺寸、径向圆角、壁厚变化、凸台轮廓全部约束到位后通过回转命令生成基础盘体，再对周向均布的榫槽、锁片缺口、辐板通气孔进行特征阵列，所有阵列特征的周向角度、

　　数量均与真实高压涡轮盘的叶片数匹配，保证装配时每一个叶片安装位的位置度符合工程要求。从安装边界来看，该涡轮盘的轴向定位依靠轴颈上的两处定位轴肩，下端面与高压压气机末级轮盘的端面贴合，上端面通过锁紧螺母施加规定的轴向预紧力，将整个转子段压紧成刚性整体；径向定位以轴颈的内孔与主轴配合圆柱面为基准，采用小间隙过渡配合保证转子的同轴度，轮缘的外圆尺寸需要和涡轮机匣的内壁保持设计规定的径向间隙，既不能间隙过大导致燃气泄漏效率下降，也不能间隙过小导致热态膨胀后出现碰摩故障。在结构细节处理上，所有截面突变位置都添加了工程要求的过渡圆角，完全避免应力集中隐患，轮盘边缘的所有棘爪状凸台均对应实际的封严齿与锁片结构，没有多余的冗余几何特征，整个数模的几何连续性良好，可直接导入仿真软件进行网格划分，完成离心应力计算、热应力耦合分析、转子模态计算等工程验证工作，也可以作为航空发动机结构认知、三维建模实训的典型案例，帮助结构设计从业者掌握热端旋转部件的设计思路与建模方法。
