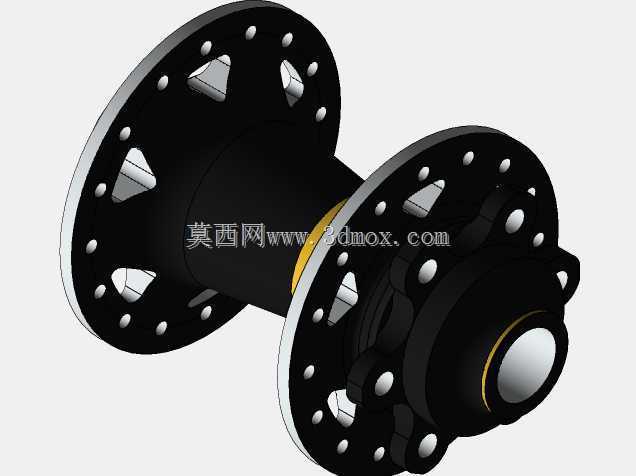

双法兰多孔回转连接轮毂结构

　　在重载回转输送线、大直径盘类工装以及舞台旋转承载平台的方案布局阶段，两端带安装孔的盘式连接轮毂往往是轴系与外部执行构件之间最容易被忽略的受力环节。这套双法兰盘式回转连接结构，把两侧大直径法兰、中间筒状支承段和端部轴颈整合为一条同轴承载链，设计时没有采用单薄的平板法兰拼接思路，而是让筒身直接参与弯矩传递，使盘面受到的偏载能够沿筒壁连续扩散，避免螺栓孔周边出现局部应力集中。从现场布置边界看，两侧法兰外缘均布多圈安装孔，孔位按不同节圆分层排布：靠近外缘的小孔用于覆盖端盖、防护挡板或轻质装饰罩，内侧节圆上的大孔则承担扭矩传递，配合三角状镂空减重腔，在不削弱法兰径向刚度的前提下削去盘面上冗余的实体材料。镂空腔的位置没有随意开设，

　　全部落在两圈螺栓孔之间的低应力区域，腔壁保留均匀壁厚，既方便铸件或机加工件排屑，也让整个回转件的转动惯量明显下降，驱动端启停时需要克服的惯性力矩更小。中间筒段作为两侧法兰的间距支撑，其长度决定了被连接两部件之间的轴向跨距，选型时可以直接把筒身外径作为周边护罩、密封环以及走线拖链的避让基准；筒壁与法兰交接处做了连续过渡圆角，载荷从盘面折向筒壁时不会出现尖锐截面突变。一端延伸出的阶梯轴颈用于装入轴承位或与驱动轴套对接，轴颈根部保留环形定位台肩，装配时台肩端面贴紧轴承内圈，既能限定轴向位置，也能承受回转过程中产生的少量轴向窜动。实际应用里，这类结构常见于大型回转工作台的中心支承、转盘式设备的盘体连接，也可作为重载滚轮筒的两端连接盘：

　　外侧法兰对接转盘框架或滚轮辐板，内侧轴颈接入轴承座，扭矩从驱动侧经轴颈传入筒身，再通过均布螺栓分散到另一侧法兰，整条传力路径没有截面骤缩的薄弱点。建模过程中，法兰孔位采用圆周阵列驱动，修改孔数、节圆直径或法兰外径时，所有关联孔位和镂空腔能够同步更新；筒身长度、轴颈直径以及法兰厚度都以独立参数控制，结构工程师调整跨距或适配不同规格轴承时，不需要重新绘制盘面轮廓。安装校核阶段需要重点核对三个边界：一是法兰外缘与周边固定护罩的径向间隙，二是螺栓装入后钉头与镂空腔侧壁的干涉情况，三是轴颈装入轴承后台肩与密封件的轴向距离。盘面多层孔位的设计也给现场改装留下余量，当对接设备的螺栓孔分布发生小幅变化时，可直接选用另一节圆上的孔位，

　　不必重新加工法兰。对于需要在回转件侧面布置传感器走线的场合，筒身外壁的光滑圆柱面还可作为导电滑环或气动旋转接头的安装基准，线缆沿筒身轴向引至法兰侧的镂空腔出线，不会在旋转时与外部构件发生剐蹭。整套结构在兼顾承载刚度的同时控制了自重，盘面上的三角镂空并非单纯装饰，每一处挖除区域都对应法兰盘受力后材料贡献较低的部位，保留的筋位沿径向连接内外孔圈，使法兰在受到螺栓预紧力时仍能保持盘面平面度，不会因压紧力不均产生翘曲。
