前轮轮毂分体式制动盘固定组件结构

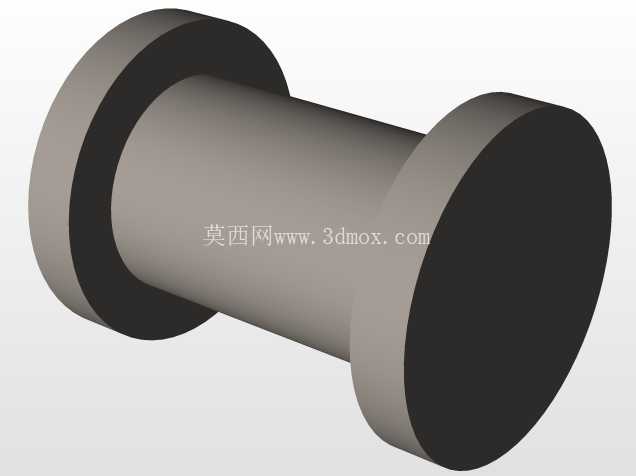

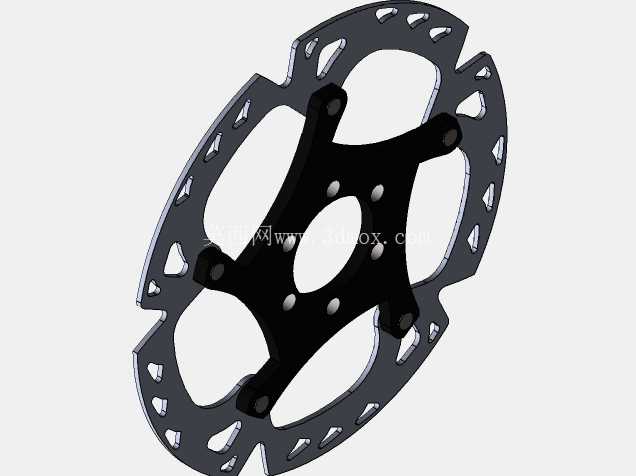

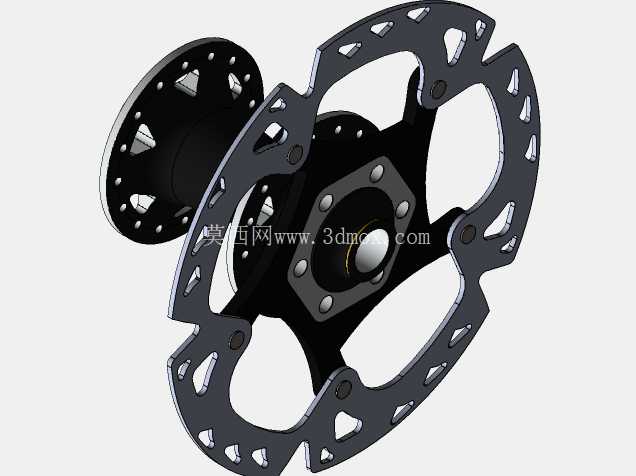

这套前轮轮毂与制动盘的组合结构，主要适配轻型非道路代步车辆、小型电动两轮或四轮代步设备的前轮制动单元，日常使用场景覆盖城市短途代步、园区通勤代步车辆的前轮制动系统装配，也可作为小型改装卡丁车、休闲越野四轮车的前制动升级替换结构参考。从结构组成来看，整套组件拆分后包含三个核心部分：带法兰安装面的前轮轮毂主体、分体式两片结构的通风制动盘、以及制动盘与轮毂连接的固定压片，三个部件通过周向均布的紧固件完成锁紧，装配后形成完整的前轮转动与制动承载单元。

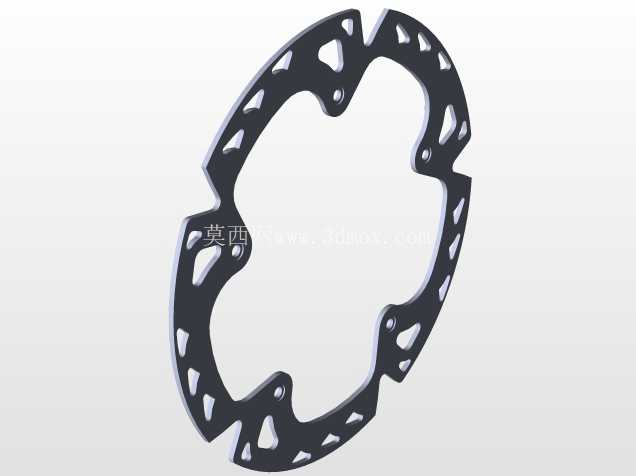

设计层面首先考虑的是制动工况下的散热需求，分体式制动盘的盘面做了周向均匀分布的异形镂空减重孔，这些镂空结构并非单纯为了减重，车辆行驶过程中轮组转动带动气流穿过镂空区域，能够直接带走制动摩擦产生的热量，避免长时间连续制动导致盘面温度过高引发制动热衰减，同时镂空结构也能减少制动过程中产生的磨屑在盘面与摩擦片之间堆积，降低磨屑对摩擦面的异常刮磨，延长摩擦片与制动盘的使用寿命。轮毂主体的法兰连接面采用了带定位止口的设计，止口与制动盘中心的定位孔采用小间隙配合，装配时能够快速完成制动盘与轮毂的同轴度定位，避免装配后制动盘出现径向跳动超差的问题，减少制动过程中出现的方向盘抖动、制动异响等常见故障。固定压片采用薄钢板冲压成型的结构，压片上的安装孔位置与轮毂法兰面的螺纹孔、制动盘的安装过孔一一对应，装配时压片压在制动盘的内侧安装台肩上，通过紧固件的预紧力将制动盘牢牢压合在轮毂的安装基准面上，同时压片的异形轮廓能够避让开制动盘内侧的加强筋结构，不会出现装配干涉。

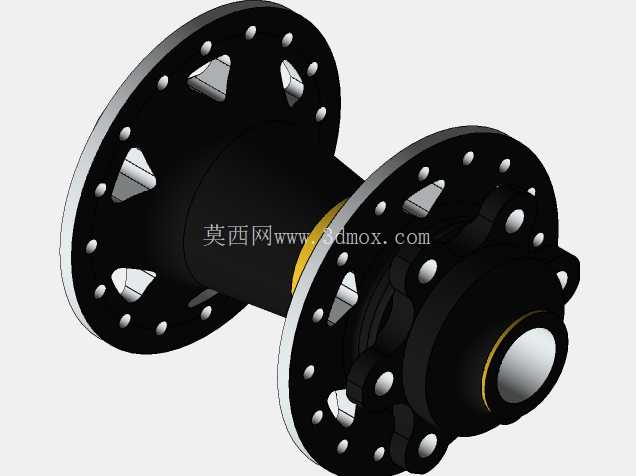

安装边界方面，轮毂中心的轴孔尺寸适配常规25mm直径的前轮转向轴，轴孔内预留了键槽安装位置，能够通过平键传递轮轴的驱动力矩，轮毂外侧的法兰安装面分布有6个M8的螺纹安装孔，孔位分布圆直径为100mm，能够适配同参数的轮辋安装需求。制动盘的外径为220mm，盘面厚度为4mm，分体式结构的两片制动盘通过中间的连接筋完成固定，连接筋与盘面采用一体化加工成型，保证整体结构强度，制动盘的摩擦面平面度公差控制在0.05mm以内，装配后端面跳动量不超过0.1mm，能够保证制动过程中摩擦片与盘面的完全贴合，制动力矩输出平稳。

实际使用过程中，这套结构的分体式制动盘相比整体式铸造制动盘，在受热膨胀时能够通过分体结构的微小间隙释放热应力，避免整体式盘面长时间受热后出现翘曲变形的问题，尤其适合频繁启停的城市通勤代步场景，能够大幅降低制动盘的维护更换频率。轮毂主体采用铝合金材质加工成型，在保证结构强度的前提下尽可能降低簧下质量，提升车辆行驶过程中的悬挂响应速度，轮毂上的轴承安装位预留了标准深沟球轴承的安装尺寸，能够直接适配6205型号的密封轴承，装配时不需要额外修改轴承位尺寸，降低配套选型的难度。固定压片的表面做了发黑防锈处理，能够应对日常行驶过程中的泥水、雨水侵蚀，避免长期使用后压片出现锈蚀导致紧固件松动的问题。

从结构设计的合理性来看，整套组件的所有安装孔位都采用了周向均布的设计方式，受力均匀，制动过程中产生的制动力矩能够通过周向的连接点均匀传递到轮毂上，不会出现局部应力集中导致的部件断裂问题。制动盘上的镂空孔采用了异形流线型设计，在转动过程中能够引导气流沿着盘面径向流动，进一步提升散热效率，相比圆形镂空孔，流线型孔的风阻更低，高速转动时产生的风噪更小。轮毂法兰面与制动盘的贴合面做了精车加工，表面粗糙度达到Ra1.6，能够保证两者贴合紧密，不会出现装配间隙导致的制动抖动问题。
