电力变压器曲面防护外罩钣金结构

　　该曲面钣金护罩主要面向电力变压器及配套电气设备的外围防护场景，在成套变电设备、车间预装式变电单元、工业配电柜体周边承担遮挡、导流与安全隔离作用。实际产线中，这类罩体并不直接参与电磁能量转换，却决定了设备外侧的人员触碰安全边界、气流走向以及后期检修时的拆装效率，因此结构处理不能只看外观曲面是否顺滑，还要兼顾板材折弯极限、搭接密封和安装避让。

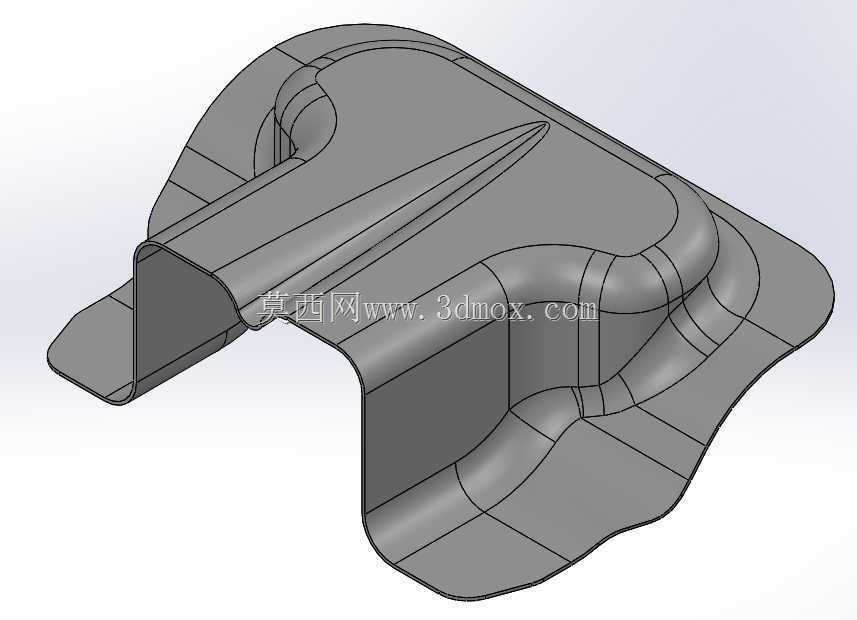

　　从结构形态看，罩体采用大曲率连续曲面过渡，顶部存在多处隆起与下沉造型，边缘带有向下翻折的包边和近似垂直的折弯侧壁。这种造型不是单纯为了造型美观：隆起区域对应变压器内部接线端子、绝缘垫块或局部凸起组件，预留出安全电气间隙；下沉曲面则可引导顶部凝露、灰尘向两侧滑落，避免积液长期停留在钣金表面。侧壁下翻结构能够遮挡侧面缝隙，减少工具、手指意外触及带电部位的风险，同时在设备运行时对外部气流形成一定导向，降低正面直吹带来的局部温变。

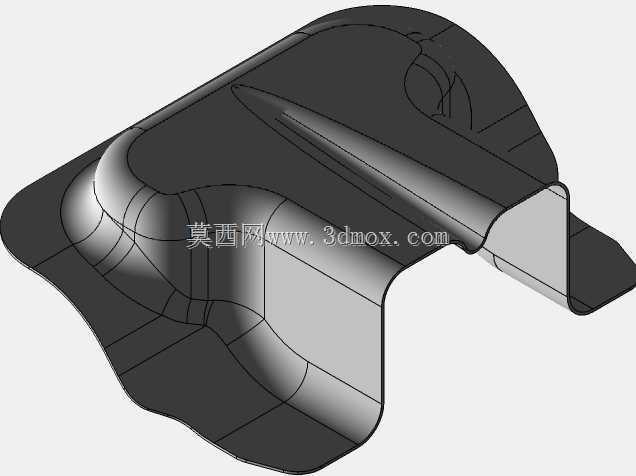

　　建模时需要先依据内部组件包络确定罩体内表面，而不是从外曲面反向硬凑。工程上通常先建立变压器本体、端子排、紧固件和检修空间的简化包络，再按最小安全距离偏置出护罩内壁；曲面之间采用连续相切过渡，避免出现尖锐折角导致冲压开裂。顶部高低起伏区域要重点检查板材的拉伸率，曲率过急的位置应放大圆角半径，或在工艺允许时增加局部浅拉延筋，使材料流动更均匀。对于图中这类深色成型件，曲面分块线应尽量隐藏在折弯边或装配搭接处，保证外露面光顺，也便于后续表面处理。

　　安装边界方面，罩体下缘并非自由装饰边，而是与柜体框架、支架或相邻钣金配合的定位区域。设计时要在侧壁预留螺栓过孔、卡扣槽或焊接翻边，孔位距离折弯线需保留足够边距，防止紧固时板材变形。若罩体覆盖发热部位，还要在非可视侧规划通风缺口或与散热风道对齐的开口；若用于户外或多尘环境，则搭接边应设置折边止口，必要时配合密封条，使雨水和粉尘不能沿缝隙直接进入内部。

　　钣金展开环节不能只依赖自动展开结果。大曲面拉延区域在成型后会发生材料变薄和回弹，展开轮廓需要结合试冲结果修正；靠近边缘的折弯段应核对最小折弯半径，尤其是异种镀层板或较厚板材，圆角过小会产生裂纹。罩体两侧开放端要根据装配关系判断是否需要额外封板：若作为可拆卸检修罩，可保留开放面并在内部设置限位挡边；若作为长期封闭外罩，则应补充端板或与相邻零件形成重叠搭接，避免防护断点。

　　在整机装配中，该类护罩还要考虑吊运和维护动作。顶部曲面不能与吊具、母排安装路径发生干涉；起罩方向应避开高位端子和传感器引线。紧固件位置宜布置在操作者可直达的侧面或下缘，避免把连接点藏在深曲面内侧。对于需要频繁点检的变压器单元，罩体可采用单侧定位、另一侧快拆的方式，既保证安装后位置稳定，又能缩短检修停机时间。

　　结构校核时，除常规静态干涉外，还应关注薄板刚性。大面积连续曲面虽然视觉上轻薄，但若无适当折弯筋或边缘翻边，运输振动中容易产生嗡鸣和凹陷。沿罩体周边保留连续折边、在低可见区域增加浅加强筋，能够在不明显增加重量的前提下提高固有频率。表面处理则根据使用环境选择喷塑、喷漆或镀层，切口和折弯内角需保证膜层覆盖，防止锈蚀从隐蔽搭接缝开始。整体来看，该罩体把曲面造型、钣金工艺、电气安全距离和设备维护空间整合在同一零件中，适合作为变压器外围防护结构设计与成型工艺分析的参考案例。
