电力变压器配套双工位夹持执行机构

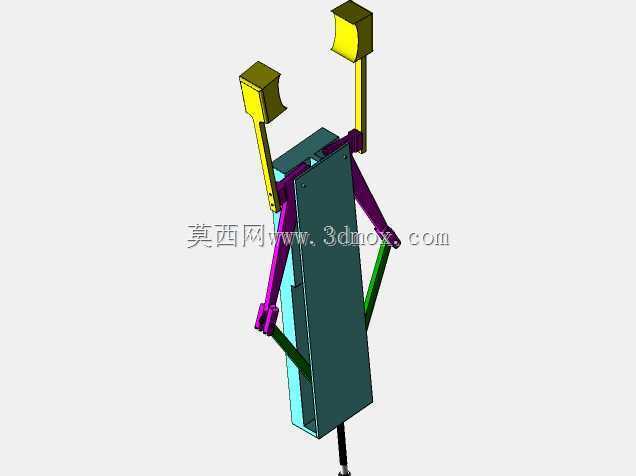

　　这套夹持执行机构的整体构型围绕电力变压器生产、检修环节的工件转运与对位作业展开，主体采用立式长基座搭配双侧对称摆臂的布局，基座为长条形中空钣金焊接结构，沿竖直方向布置，底部预留外接驱动杆的连接轴孔，可直接对接车间现有升降移栽模组的输出端，不需要额外转接法兰就能完成装机适配。从现场使用场景来看，这类夹持机构常布置在变压器铁芯叠片工位、绕组装配线的末端，用来抓取硅钢片料垛、绝缘筒或者小型器身组件，替代人工完成长条形工件的竖直抬升与水平对位，避免人工搬运过程中磕碰绕组绝缘层，也能适配流水线节拍下的高频次取放需求。

　　双侧执行臂采用非对称色彩分区的连杆布局，靠近基座内侧的两根摆臂为紫色杆件，外侧辅助支撑臂为绿色杆件，顶端执行端通过黄色竖直延长杆连接黄色夹爪块，整套连杆的铰接点全部集中在基座上部的安装端面上，驱动源布置在基座内部，通过底部伸出的黑色拉杆传递直线驱动力，带动两侧连杆同步收拢或者张开。这种连杆增力的设计思路，是针对变压器车间常见的薄壁、易形变工件优化的：夹爪闭合行程末端不会产生硬冲击，连杆的死点位置可以在断气或者断电状态下保持夹持力，工件不会因为动力中断脱落，适配车间偶尔出现的气源压力波动、临时停机的工况。

　　夹爪的工作端做了L型折弯的托持结构，不是单纯的侧向夹紧，黄色夹爪块的水平段可以托住工件的下沿，竖直段贴靠工件侧面，接触面积比普通平口夹爪大很多，夹持硅钢片叠组这类表面光滑、层间摩擦力小的工件时，既可以靠侧向压力夹紧，也能通过底部托边承担大部分工件重量，不会出现夹痕或者工件滑脱的问题。两侧夹爪的开合中心距可以通过调整黄色延长杆上的铰接孔位改变，常规作业状态下最大开合宽度适配中小型配电变压器的器身宽度，收拢后最小夹持尺寸可以覆盖绝缘纸板、小型引线支架这类窄小零件，一台机构就能覆盖工位上十几种不同尺寸工件的取放需求，不需要频繁更换夹爪端头。

　　安装边界方面，整套机构的竖直总高度从底部驱动杆端面到夹爪最高处约为一点二米量级，横向最大展开宽度在夹爪完全张开时不超过六百毫米，基座本体的宽度控制在一百八十毫米以内，安装时只需要在移栽模组的滑台上预留四个M10螺栓的固定孔位，基座侧面预留的走线槽可以把驱动气管、传感器信号线全部收纳在钣金内腔，不会出现管线外露被工件勾挂的问题。机构的所有铰接转轴都采用免润滑的含油轴承，变压器生产车间存在少量绝缘漆挥发、粉尘漂浮的工况，转轴位置的防尘挡圈可以阻挡粉尘进入铰接间隙，长期运行不需要频繁拆解保养。

　　从结构设计的细节考量，双侧摆臂的长度做了差异化匹配，紫色主受力臂的截面尺寸更大，承担夹持时的主要反作用力，绿色辅助臂主要用来约束夹爪的运动轨迹，让夹爪在开合全过程中始终保持竖直姿态，不会随着连杆摆动出现角度偏转，抓取工件后可以直接竖直抬升，不需要额外调整姿态就能对准装配位。基座的中空腔体除了容纳驱动元件，侧壁预留的多个安装孔位也可以根据现场工位需求加装检测传感器，比如在夹爪内侧贴装压力检测片，就能实时反馈夹持力大小，针对不同重量的工件自动调整驱动输出压力，避免夹薄绝缘件时压力过大造成工件压损。整套机构的运动轨迹经过仿真校核，夹爪从完全张开到闭合的整个行程里，所有杆件的运动包络都不会和基座本体、周边输送线护栏发生干涉，在密集排布的装配工位里也能安全运行，不需要额外预留过大的避让空间。
