仿生硬骨鱼流体动力学仿真几何结构

　　这套几何结构围绕水下仿生游动场景展开，主体采用类似硬骨鱼的细长纺锤形轮廓，重点服务于流场分析、推进机理研究以及水下运动机构的前期方案验证。与常规静态设备模型不同，该结构并不强调壳体内部装配关系，而是把鱼体在水中摆动时的外轮廓边界作为核心对象，便于在计算域中建立连续、光顺的壁面条件。鱼身截面沿轴向逐步变化，前段较饱满，用于维持迎流稳定性；中段过渡平缓，保证侧向波动能够沿身体向后传递；后段逐渐收窄，并延伸至尾柄与尾鳍区域，使推进力主要集中在尾部射流方向。

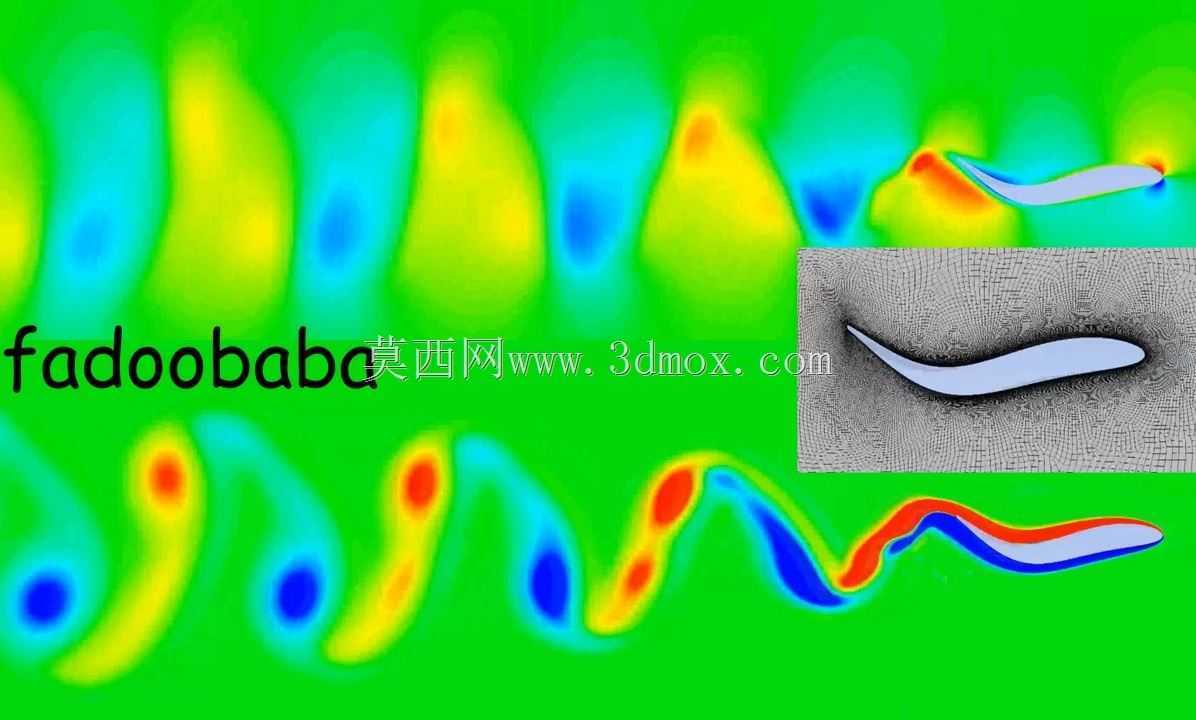

　　从实际用途看，这类结构可用于水下航行器概念设计、鱼类游动机理教学、流固耦合分析以及低扰动推进装置的外形探索。工程人员在搭建仿真任务时，通常会把鱼体放入矩形或圆柱形流场域中，入口给定来流速度，出口设置压力边界，远场区域保留足够空间以避免壁面对尾涡发展产生限制。鱼体附近则需要布置较密的边界层网格，尤其在尾柄、尾鳍边缘和身体最大厚度位置，网格既要捕捉表面压力变化，也要反映脱落涡的形成与向后输送过程。图中彩色云图所呈现的蓝、绿、黄、红区域，正是围绕身体波动产生的速度与压力差异，能够直观看到尾迹中交替分布的涡结构。

　　设计思路上，纺锤形外形并非单纯追求视觉相似，而是兼顾减阻和波动推进。鱼体头部圆弧过渡，可降低迎流分离风险；背部与腹部曲线保持连续，避免局部折角造成非物理压力峰值；尾柄处截面明显变薄，使后段更容易产生侧向位移；尾鳍采用近似新月形的展向轮廓，在摆动时能够把身体传递来的动量转化为向后的射流。若用于机构设计，该外形还可作为柔性蒙皮或分段摆动关节的包络参考，内部再布置驱动单元、铰接骨架、密封舱和配重位置。需要注意的是，仿真用外表面与真实可加工零件之间存在差别：前者优先保证曲面闭合和法向一致，后者还要考虑壁厚、密封、材料弹性、关节间隙以及维护拆装。

　　外形边界方面，鱼体长度应作为整个计算域和机构布置的基准尺寸。流场入口距离鱼头通常需要留出数倍体长，以保证来流充分发展；出口距离尾鳍应更远，避免尾涡尚未完成演化就被边界截断；侧向和上下边界也要保留足够宽度，降低对称面或壁面反射对涡街的影响。若转换为实体样机，鱼体最大直径决定内部电池、舵机或传动杆的安装空间，尾柄宽度则限制柔性连接件和密封结构的尺寸。安装时不能只看静态姿态，还要预留身体侧向摆动所需的运动包络，尤其尾鳍上下展长较大，在水槽试验或设备舱内布置时，应避免与观察窗、支架、传感器线缆发生干涉。

　　在建模处理上，鱼体中线可作为波动规律的承载曲线，沿轴向给定不同相位和幅值的侧向位移，从而模拟肌肉波动从头部向尾部传播。表面曲面需要保持曲率连续，鳍条与身体交接处不能出现细小裂缝，否则网格划分时容易产生低质量单元。对于近壁计算，第一层网格高度应依据目标雷诺数和边界层分辨率调整；对于尾迹区域，则可通过局部加密捕捉涡核路径。若后续要开展验证试验，可将该几何输出为加工外壳或打印样件，再配合六分力天平、粒子图像测速和高速摄像，对比推力、侧向力、尾涡相位及游动效率。这样，模型既不是单纯的生物外形复刻，也不是脱离物理场景的概念曲面，而是连接仿生推进理论、CFD分析和水下装备结构设计的几何基础。
