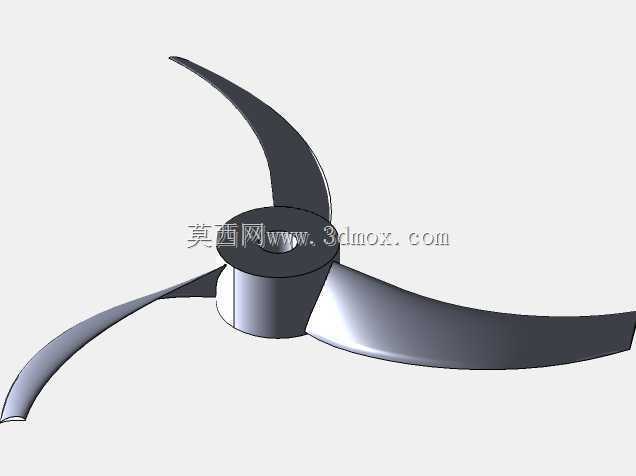

3x2.5英寸三叶动力螺旋桨结构设计

项目分类:通用机械零部件 发布时间:2024-08-13 ID:763100
  • 3x2.5英寸三叶动力螺旋桨结构设计
  • 3x2.5英寸三叶动力螺旋桨结构设计

  这类小尺寸三叶螺旋桨,最常见的应用场景集中在小型航模、微型多旋翼飞行器、桌面级流体实验装置以及小型风冷散热风道的动力输出端,区别于大尺寸工业螺旋桨,小规格桨叶的设计精度直接影响动力转换效率,哪怕翼型截面0.1毫米的偏差,都可能导致高速旋转时出现动平衡失稳,带来额外的振动损耗。从实际用途来看,该规格桨叶匹配小功率直流动力输出单元,能够在高转速下持续推动空气形成定向气流,既可以为微型飞行器提供升力与前进推力,也能在密闭风道内完成定向空气输送,部分小型水面航行器的水下推进单元也会采用同尺寸规格的桨叶结构,只是翼型曲面会根据流体介质密度做针对性调整。

  从功能特性上看,三叶结构相比两叶同尺寸桨叶,在相同转速下能够提供更均匀的推力输出,气流脉动幅度更小,不会出现两叶桨高频旋转时的周期性推力波动,对于搭载精密传感模块的微型飞行器而言,更低的气流脉动能够减少机身振动对传感数据的干扰。桨叶根部采用一体化轴套设计,中心预留标准直径的安装通孔,轴套与桨叶衔接位置做了圆弧过渡处理,避免高速旋转时应力集中导致桨根断裂,整个桨体为等强度变截面设计,从根部到叶尖的截面厚度逐步递减,既保证了结构强度,又尽可能降低了桨叶自身重量,减少旋转时的转动惯量,提升动力响应速度。

  设计思路上,首先要确定安装边界的约束条件,3英寸的桨叶回转直径意味着桨叶旋转时的最大外轮廓直径为76.2毫米,2.5英寸的螺距参数代表桨叶每旋转一周理论上的前进距离为63.5毫米,这个参数直接决定了桨叶的翼型安装角分布——从根部到叶尖,翼型的弦线与旋转平面的夹角逐步减小,抵消不同线速度位置下的气流攻角差异,避免叶尖位置出现气流失速。翼型截面选择低速高升阻比的凹凸翼型,适配低雷诺数下的空气流动特性,在小功率动力输入下就能获得足够的推力输出。动平衡校准是这类小尺寸桨叶设计的核心环节,三片桨叶的质量分布、质心位置需要保持高度一致,每片桨叶的曲面轮廓度公差控制在0.05毫米以内,确保转速达到每分钟上万转时不会出现明显的径向跳动。

  外形尺寸与安装边界方面,除了明确的回转直径与螺距参数,中心安装孔的直径适配常用的2毫米微型输出轴,轴套的轴向长度为8毫米,能够保证与动力轴的配合长度,避免高速旋转时出现桨叶晃动。安装时需要注意桨叶与动力单元端面的间隙保持在1毫米以上,防止旋转时桨根与电机端面发生摩擦,桨叶旋转平面周围3毫米范围内不能有其他结构遮挡,否则会打乱桨叶的入流气流,导致推力下降同时增加不必要的紊流噪声。实际装配时需要在轴端加装防滑垫片,通过顶丝或者锁紧螺母将桨叶固定在输出轴上,确保旋转方向与桨叶的翼型朝向匹配,反向安装会导致推力方向完全相反,同时大幅降低动力效率。

  从工程应用的实际反馈来看,这类小尺寸螺旋桨的叶尖线速度在高转速下会接近音速的三分之一,翼型表面的光洁度会直接影响摩擦阻力,因此建模时曲面需要做到G2连续,避免出现折线或者曲率突变,否则不仅会增加阻力,还会在特定转速下引发共振。桨叶的扭转角度分布经过多轮流体仿真迭代,确保在常用工作转速区间内,整个桨叶展向的各个位置都工作在最佳攻角范围,不会出现局部翼型失速的情况,兼顾推力效率与运行稳定性。
